项目背景与行业痛点

挡土墙、边坡支挡结构、地下室外墙、基坑围护体和加筋挡墙长期承受来自墙后填土、自重、地面堆载、车辆荷载、施工扰动以及地下水环境变化产生的作用。结构是否安全，不仅取决于墙体本身强度，还与墙背土压力大小、压力分布和长期变化密切相关。

挡土墙出现鼓出、倾斜、开裂或局部错动时，通常说明结构已经产生较明显响应，而在这些宏观变形出现之前，墙后土体与结构接触压力可能已经发生重新分布。传统人工巡检能够发现裂缝、渗水和墙体外观异常，但无法直接知道挡墙后方哪个深度压力正在增加，也难以连续记录夜间、暴雨及施工加载期间的压力变化。

挡墙受力还具有明显的深度和空间差异。墙顶、墙中部和墙底附近受到的土压力通常不同，局部回填不密实、超载、排水异常或土体变形还可能形成局部压力集中。因此，仅布设一个压力测点很难代表整面挡墙的受力状态。

挡土墙压力塌方在线监测系统通过在墙背、支挡结构接触面或重点填土区域布设数字式土压力计，连续获取土体总压力和接触压力，并通过边缘采集主机、4G远程通信和SIYB智能监测平台形成长期压力趋势。结合倾角、位移、裂缝、雨量和孔隙水压力等数据，可辅助识别挡墙受力异常和潜在失稳风险。

建设目标与监测目标

本项目建设挡土墙土压力综合在线监测系统，在挡墙关键断面和不同深度布设数字式土压力测点，对墙背土压力、土体与结构接触压力及温度进行连续自动观测。

系统重点监测当前土压力、相对于初始基线的压力增量、压力变化速率、不同深度压力差、加载与卸载过程、异常持续时间以及设备和通信状态。

对于存在塌方、滑移或倾覆风险的挡墙，建议同步配置倾角、水平位移、裂缝或GNSS监测；对于降雨和地下水影响明显的场地，可进一步增加雨量和数字式渗压监测。

通过多参数综合在线监测，使管理人员不仅知道“挡墙有没有变形”，还能够观察“墙后土压力是否正在变化、变化集中在哪个深度、是否与降雨或墙体位移同步”。

需求分析

挡土墙土压力监测首先需要明确压力计安装位置。不同高度、不同断面和不同回填区域受到的土压力并不相同，测点应根据挡墙结构形式、墙高、回填条件、地面荷载和预计高风险区域确定。

第二，需要正确理解土压力计的测量对象。数字式土压力计主要测量土体总压力或土体与结构之间的接触压力，并不能直接代替地下孔隙水压力监测。如果项目需要区分土骨架作用和水压力影响，应配置渗压计并结合工程模型分析。

第三，安装质量对结果影响明显。压力计感压面如果与周围土体或结构接触不充分、方向错误、局部存在空隙或回填密实度明显不同，容易形成局部应力集中或应力绕流，使测值偏离实际代表区域。

第四，挡墙往往位于道路、边坡、矿区和山区，长期监测需要解决供电、4G通信、防雷、渗水、线缆保护和断网数据保存问题。

第五，土压力异常不能单独等同于结构失稳，应结合挡墙位移、倾角、裂缝、排水和现场工况进行专业判断。

总体解决方案

本方案采用S-EPRS数字式土压力计作为核心感知设备，由埋入式或接触面土压力测量终端、安装及回填组件、防水电缆、边缘数据采集主机、4G通信模块、供电与防护系统以及SIYB智能监测平台组成。

数字式土压力计安装在墙背填土内部、挡墙结构接触面或其他需要观察压力的关键位置。当土体压力或结构接触压力发生变化时，压力作用于传感器敏感膜片，引起弹性变形并转换为可测信号。

边缘采集主机按照统一时间周期读取各测点，对原始信号进行校准换算、温度和零点管理，并计算压力变化量、变化速率和异常状态。

主机通过4G蜂窝网络将数据上传SIYB智能监测平台。现场网络中断时继续采集和本地缓存，恢复通信后按照原始采集时间进行补传。

完整系统形成“墙后土压力感知—边缘数据处理—4G远程联网—多深度压力分析—结构变形关联—异常预警”的挡土墙综合在线监测链路。

系统架构设计

系统由土压力感知层、边缘计算层、4G通信层、平台数据层和风险应用层组成。

土压力感知层由布置在不同断面和深度的S-EPRS数字式土压力计组成，每一个测点建立明确的位置、深度、方向、量程和初始状态档案。

边缘计算层负责多通道采集、时间同步、工程量转换、温度与零点管理、变化速率计算、质量判断和本地缓存。

4G通信层负责现场与远程服务器之间的数据传输，也可根据项目条件配置有线或其他无线通信方式。

平台数据层负责压力趋势、多测点比较、质量状态、报警事件和设备运行信息。

风险应用层根据项目将土压力与挡墙位移、倾角、裂缝、雨量、孔压和施工工况进行联合分析。

监测内容与监测方法

土体总压力用于反映压力计所在区域土体作用状态，是挡墙墙背受力监测的核心数据之一。

接触压力用于观察土体与挡墙、支护结构、加筋结构或其他构件接触面之间的压力变化。

压力增量以项目稳定状态建立初始基线P0，当前压力为Pt，则相对于基线的变化量可表示为ΔP=Pt-P0。

压力变化速率用于描述一定时间内土压力增加或减小的速度，可用于识别施工加载、土体快速变形或异常荷载变化。

多深度土压力监测可以建立墙背压力分布。通过比较墙顶附近、墙身中部和墙底等不同深度数据，可观察压力重分布和局部压力集中。

温度数据与压力同步记录，可用于长期数据质量复核和补偿分析。

对于风险较高的挡墙，建议同时监测墙顶水平位移、倾角和裂缝，使“外部变形结果”和“墙背压力作用”形成相互验证。

技术原理与算法模型

S-EPRS数字式土压力计采用压力膜片受力转换原理。当土体或结构接触压力作用于感压膜片时，膜片产生微小弹性变形，通过内部测量单元将该变化转换为电信号，并根据出厂校准系数换算为工程压力。

系统保存原始信号、零点、校准参数、温度和工程压力，避免只存储一个最终压力值而失去后期复核依据。

设某测点基准压力为P0，当前压力为Pt，则压力增量ΔP=Pt-P0。一定时间窗口内压力变化速率可表示为Vp=(Pt-Pt-1)/Δt。

对于多个沿墙高方向布设的压力计，可将各测点压力按照安装深度形成压力—深度分布曲线，用于观察墙背压力分布是否发生长期变化。

传统挡土结构分析中会根据主动土压力、静止土压力、被动土压力及土体参数建立理论模型，但现场压力计得到的是实际安装位置的测量结果。理论土压力不能机械代替现场实测值，实测数据也不能脱离墙体边界、回填状态和施工条件直接套入统一模型。

如果项目同时配置孔隙水压力监测，可在结构专业和岩土专业确认模型后进一步分析土体总应力、孔压和有效应力之间的关系；S-EPRS本身不直接测量孔隙水压力。

系统功能设计

系统具备土压力连续采集、多深度压力管理、压力增量计算、变化速率分析、温度和零点管理、本地缓存、4G远程联网、设备诊断、质量标记、报警和报表等功能。

实时监测功能显示各测点当前压力、压力增量、温度和设备状态。

压力断面功能可按照挡墙高度或深度排列多个测点，形成当前压力分布，方便观察压力集中位置。

历史趋势功能可查看填筑、开挖、降雨、加载和长期运行阶段的压力变化过程。

边缘质量控制用于识别越量程、数据突变、停滞、断线、通信失败和异常变化率。

报警功能支持压力绝对值、相对增量、变化速率、持续时间、多测点关联以及土压力与墙体变形组合规则。

硬件组成与配置方案

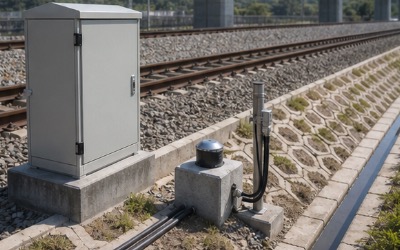

系统主要由S-EPRS数字式土压力计、防水电缆、埋设或接触面安装附件、边缘数据采集主机、4G通信模块、工业电源或太阳能储能系统、防护箱、防雷接地及现场线缆保护组件组成。

土压力计可采用埋入式安装，也可根据结构设计安装于土体与挡墙接触面。安装方式应根据实际监测目的确定。

在墙背多深度监测中，可按照墙高和受力分析布置多个压力单元，形成纵向压力监测断面。

对于较长挡墙，可在代表性断面、转角区域、填土变化区、较大地面荷载区及历史病害位置设置不同监测组。

多个数字压力计由边缘采集主机集中管理，再统一通过4G通信上传平台，避免每一个埋设传感器单独配置远程通信终端。

无市电挡墙可根据采集频率、通信周期和现场日照配置太阳能和储能系统。

核心设备参数

S-EPRS数字式土压力计量程可配置0.6MPa、1.2MPa、4MPa或6MPa，具体根据预计最大土压力和工程安全余量选型。

分辨率资料典型值为0.045%F.S。

温度测量范围资料典型值为-25～+60℃。

温度测量精度资料典型值为0.5℃。

设备工作温度范围为-30～+60℃。

信号输出按照最终数字式采集配置确定，不对说明书未明确的具体接口或协议进行默认承诺。

设备资料防护等级为IP67，最终防护能力以实际封装、电缆及出厂配置为准。

安装形式支持埋入式或结构接触面安装，施工时应控制感压面平整度、测量方向以及周边回填密实程度。

防水电缆长度及引出保护根据埋设深度和现场条件配置。

温度补偿根据设备校准系数和项目技术要求设置。

4G通信属于边缘采集与通信系统配置，并非土压力传感器内部直接集成蜂窝通信模块。

软件平台与数据展示

SIYB智能监测平台按照“项目—挡墙—监测断面—深度测点”组织土压力数据，使每一个压力值具有明确空间位置。

实时页面展示各测点当前土压力、温度、累计变化或压力增量、变化速率以及质量与设备状态。

压力断面页面可以按照不同深度绘制土压力分布，帮助用户直观看到当前压力主要集中在哪些区域。

趋势页面可以选择单个或多个测点，查看施工填筑、车辆荷载、连续降雨或长期运行期间的压力变化。

平台可以同步显示墙体倾角、位移、裂缝和其他已接入的监测数据，实现同一时间轴联合分析。

事件功能可标记回填施工、开挖、道路通车、临时堆载、强降雨、排水处理和挡墙加固等重要工况。

系统支持数据表格、趋势图、报警记录、周期报表、权限管理、断网补传、设备诊断和项目数据接口。

数据分析与智能应用

挡土墙土压力分析的重点之一是识别压力分布是否长期保持稳定，而不是只观察某一个测点是否超过单一数值。

在墙背回填过程中，可跟踪不同填筑高度对应的压力增长，观察压力变化是否与施工工序基本一致。

挡墙投入运营后，可比较长期稳定阶段和车辆荷载、临时堆载或其他工况下的压力变化，识别新增荷载对墙背压力的影响。

连续降雨期间，如果墙背排水条件发生变化，土压力数据可能出现相应变化。此时应结合雨量、渗压和墙体位移判断，不能仅根据土压力计单一数据推断原因。

多深度测点可以用于识别压力重分布。例如某一深度压力持续增加、相邻位置反而下降，可能说明墙背局部土体和结构作用状态发生变化，需要结合现场检查进一步分析。

对于较长挡墙，可以比较多个监测断面的压力变化，识别局部异常区段，而不是将整个挡墙视为完全一致的受力结构。

平台还可统计最大压力、压力增量、变化速率、高值持续时间以及不同测点相关性，为工程人员快速筛选重点位置提供数据。

预警机制与决策支撑

挡土墙压力监测可围绕压力绝对值、相对基线增量、压力变化速率、持续时间、空间分布和多参数关联建立分级预警。

压力增量预警适合长期运行挡墙。当某测点相对于稳定基线出现持续增加时，即使尚未达到最终工程控制值，也可以进入关注状态。

变化速率预警用于发现短时间快速加载或压力突增，使管理人员能够及时核查临时堆载、施工机械、墙后排水或土体异常。

多点关联规则可以识别同一断面多个深度同时出现持续压力增加的情况，相比单点瞬时跳变更值得重点复核。

综合在线预警可根据项目配置“土压力持续增加+挡墙倾角变化”“土压力异常+墙顶水平位移增加”“强降雨+孔压升高+土压力变化”等组合条件。

若只有单个压力计突然大幅变化，同时出现设备跳变、断线或质量异常，应先检查传感器、线缆和安装状态。

实际报警控制值应由结构设计、岩土参数、挡墙型式、历史基线和专项监测方案确定，不能使用0.6MPa、1.2MPa、4MPa或6MPa量程作为工程安全阈值。

项目实施方案

项目实施前应收集挡墙结构图、墙高、基础形式、墙后填土参数、地面荷载、排水设计、既有裂缝和历史变形资料。

根据结构计算和风险位置确定土压力计监测断面、安装深度、数量、压力方向和量程。

安装前检查感压面、固定位置及埋设空间，并按照设计要求准备周边回填材料。

埋入式安装时应尽量保证压力计感压面与目标受力方向一致，周边回填均匀密实，避免形成明显空隙、硬点或局部应力集中。

接触面安装时应保证传感器与结构及土体之间形成稳定接触，不应由凸起、焊渣或安装件局部承载代替整个感压面受力。

完成传感器和防水电缆布设后连接边缘主机，冻结设备地址、量程、单位、校准参数、采样周期、4G通信和平台数据字典。

系统经过零点、量程合理性、温度、断电重启、通信、断网缓存和告警规则测试后，进入试运行并建立正式压力基线。

运维服务保障

埋入式土压力计安装后通常不适合频繁拆卸，因此前期安装工艺和后期数据质量诊断非常重要。

外露接线箱、防水电缆、边缘主机、4G天线和电源系统应定期检查，避免挡墙排水、施工机械或人为作业造成损坏。

平台应长期检查压力数据是否出现突然跳变、长期停滞、零点异常或明显脱离其他测点变化规律的情况。

强降雨、墙后开挖、增加堆载或挡墙发生明显变形后，应重点查看对应时间段土压力和其他结构监测数据。

4G网络暂时中断时，边缘主机继续保存现场数据，恢复通信后按照实际采集时间补传。

设备更换、回填处理、墙后卸载、加固工程、零点调整或报警阈值修改后，应保存时间、原因和参数版本。

项目优势与方案价值

数字式土压力监测能够直接观察挡墙背后或土体与结构接触面的实际压力变化，补充单纯外观巡检和位移监测无法直接反映墙后受力状态的不足。

0.6MPa、1.2MPa、4MPa和6MPa多种量程可以根据挡墙、基坑、堤坝和地下结构的预计压力范围进行选型。

多深度布点能够形成压力—深度分布，使用户不仅看到压力大小，还能够判断压力主要集中在墙体什么位置。

温度、零点、工程压力、原始数据和设备质量状态同步保存，有助于长期识别真实压力变化和传感器异常。

4G远程联网和边缘缓存减少高边坡、道路挡墙和危险区域人员频繁到场人工读取设备的需求。

SIYB平台可以进一步融合倾角、位移、裂缝、雨量和渗压，使挡墙风险判断从单一土压力监测升级为“荷载—水环境—结构响应”多参数综合在线监测。

应用场景

本方案适用于公路、铁路和市政道路挡土墙，监测墙背土压力及长期荷载变化。

适用于山区边坡支挡墙、抗滑挡墙及地灾治理工程，辅助观察墙后土体与支挡结构受力变化。

适用于建筑深基坑和围护结构，监测支护体系所受土压力和接触压力。

适用于加筋土挡墙和填方边坡，观察填土和支挡构件之间的压力变化。

适用于地下室外墙、地下通道和地下结构，监测土体与结构之间的长期接触压力。

适用于土坝、堤防及水工填筑体，跟踪填筑、蓄水和长期运行阶段的内部压力。

适用于隧道和地下工程，可监测围岩、回填层和衬砌之间的接触压力。

适用于矿山边坡、排土场支挡结构及其他存在土体荷载和塌方风险的岩土工程。

效益分析

受力透明化方面，数字式土压力计使挡墙背后的隐蔽受力状态能够转化为连续数据，为结构巡检增加直接的土压力依据。

风险识别方面，多深度和多断面数据可以帮助发现局部压力集中、持续加载和异常压力重分布。

联合分析方面，土压力与位移、倾角、裂缝和渗压共同使用后，可以更完整地描述“外部荷载—地下水—挡墙结构响应”的变化过程。

远程管理方面，4G联网减少道路边坡、山区挡墙和危险区域人工频繁到场，提高分散监测点集中管理效率。

工程资料方面，长期压力曲线可以记录填筑、施工、暴雨、增加荷载和加固前后的变化，为后续结构分析和治理复核提供基础资料。

标准规范与政策依据

用于基坑围护和相关支护结构土压力监测时，可根据实际适用范围参考GB 50497-2019《建筑基坑工程监测技术标准》。

涉及建筑变形联合监测时，可根据项目条件参考JGJ 8-2016《建筑变形测量规范》。

具有外壳防护等级声明的设备可参考GB/T 4208-2017《外壳防护等级（IP代码）》。

如果最终产品配置采用符合相应条件的振弦类感知方式，可根据适用范围参考GB/T 13606-2007《土工试验仪器 岩土工程仪器 振弦式传感器通用技术条件》；非振弦配置不机械套用该标准。

挡土墙、边坡治理、公路铁路、水利及地下工程还应依据项目所属行业现行结构设计规范、岩土工程勘察资料、专项监测方案和验收技术要求实施。

相关规范用于监测方法、项目设计及设备选型参考，不表示S-EPRS整套系统自动满足相应标准全部条款或已经取得相关检测认证。

成功案例

成功案例应以实际完成并获得公开授权的项目资料为准。典型高边坡挡土墙压力监测项目可在代表性挡墙断面沿墙高设置多个数字式土压力测点，同时在墙顶安装倾角或水平位移监测设备。

项目施工或回填阶段，系统连续记录不同深度土压力增长过程，并建立挡墙投入正常运行后的稳定压力基线。

后期遇到连续降雨、墙后新增荷载或其他特殊工况时，平台对比土压力、挡墙倾角和位移趋势。如果某一区域土压力持续增加，同时墙体位移或倾角也出现同方向变化，系统按照项目规则提高关注等级。

工程人员随后结合墙面裂缝、排水孔状态、墙后积水、路面荷载和现场巡查进行复核，必要时安排卸载、排水、加固或专业结构分析。

项目长期形成土压力、温度、累计变化、变化速率、墙体变形、报警和设备状态记录，为挡墙运行管理和后续治理提供连续数据依据。

以上内容属于基于S-EPRS能力设计的典型应用流程，不作为欣仰邦既有客户名称、项目业绩或确定性塌方预测效果声明。

参考文献

[1] GB 50497-2019，《建筑基坑工程监测技术标准》。

[2] JGJ 8-2016，《建筑变形测量规范》。

[3] GB/T 4208-2017，《外壳防护等级（IP代码）》。

[4] 土压力、挡土结构受力、土体—结构相互作用及接触压力监测相关岩土工程资料。

[5] 挡土墙主动土压力、静止土压力、被动土压力及墙后荷载变化相关理论与工程资料。

[6] 挡墙倾斜、水平位移、裂缝、渗压与土压力联合监测相关工程研究资料。
