项目背景与行业痛点

积雪厚度是气象、水文、冰冻圈、道路交通、高山生态和水资源研究中的重要基础参数。一次降雪发生以后，地面积雪会经历快速累积、压实沉降、风吹雪再分配、融化消退以及再次降雪等连续变化，仅记录“是否有雪”无法描述真实积雪过程。传统雪深观测多采用人工雪尺、现场插尺或定时巡查方式。人工测量虽然直观，但高山、无人区、道路沿线和严寒环境下巡检成本高，而且难以在夜间、暴雪过程中持续获得高时间分辨率数据。

积雪还具有明显空间不均匀性。风向、坡度、植被、建筑物、道路护栏和地形都会形成吹蚀区与堆积区。如果测点选址不具有代表性，即使传感器本身精度较高，也可能无法反映目标区域真实雪深。普通超声波或接触式雪深方法在特定环境下可能受到风场、温度、积雪结构或机械接触影响。激光雪深监测通过非接触方式测量传感器至雪面的距离，可以在不扰动积雪结构的情况下连续记录积雪厚度。激光雪深在线监测系统采用S-LASE激光雪深监测仪、边缘数据采集主机、4G通信和SIYB智能监测平台，对雪面距离、雪深、积雪变化率、信号质量和加热状态进行全天候连续记录，为高山积雪、道路防灾、水文气象和冰冻圈科研提供长期数据。

建设目标与监测目标

本项目建设激光雪深自动化在线监测系统，在具有代表性的积雪区域设置固定雪深监测点，对地面积雪厚度进行连续无人值守观测。

核心监测参数包括传感器至雪面距离、实际雪深、雪深变化量、积雪变化率以及设备运行状态。

通过长期时间序列识别降雪开始、快速积雪、稳定积雪、压实沉降、融雪开始和积雪消失等过程。

对于道路和交通防灾项目，可根据雪深、增长速度和持续时间形成不同等级的积雪关注信息。

对于高山、流域和科研项目，可将雪深与降雪量、空气温度、风速风向、辐射和雪温等数据联合分析。

现场数据由边缘主机统一处理，并通过4G蜂窝网络上传SIYB智能监测平台，实现实时查看、历史趋势、异常告警和远程运维。

需求分析

激光雪深监测首先需要确定合理的安装基准高度。设备安装高度既要覆盖项目可能出现的最大积雪厚度，又要保证无雪状态和最大积雪状态都位于激光有效测距范围内。

第二，需要保证测量目标区域具有代表性。测点应尽量避开建筑物背风侧、护栏边缘、树木下方、排水沟和明显人为铲雪区域，除非项目本身就是研究这些特殊位置。

第三，需要控制安装结构稳定性。支架晃动、基础沉降或传感器角度变化会直接改变基准距离，因此安装基准本身必须长期稳定。

第四，激光光学窗口容易受到雪粒、结冰、霜冻、灰尘和水滴影响。严寒或频繁风雪环境建议配置加热防护，并将加热状态纳入设备监控。

第五，需要区分真实雪面变化与异常回波。飞雪、人员经过、车辆、动物、杂物或局部雪块可能造成瞬时距离异常，因此边缘端需要进行滤波、持续时间和变化率判断。

第六，偏远高山和道路站点通常缺乏固定网络，因此本方案采用4G远程通信，并根据现场供电条件配置市电、DC或太阳能加蓄电池。

总体解决方案

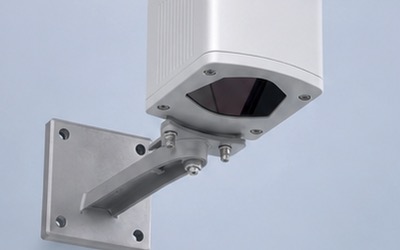

本方案以S-LASE激光雪深监测仪为核心，由激光测距与加热防护单元、安装支架、边缘数据采集主机、4G通信模块、供电系统、防雷接地组件以及SIYB智能监测平台组成。

激光测距单元固定安装在雪面上方，持续向目标雪面发射激光并测量传感器到雪面的实际距离。

系统安装调试时首先确定无雪状态下的基准高度H0。

当出现积雪以后，雪面逐渐接近传感器，实测距离D减小，边缘主机根据基准高度与当前测距结果换算实际雪深。

边缘主机同步完成滤波、单位换算、范围判断、变化率分析、质量码、加热状态管理、本地存储和断网缓存。

有效数据通过4G蜂窝网络上传SIYB平台；网络中断时现场继续采集，通信恢复后按照原始时间戳补传。

系统架构设计

系统采用激光雪面感知层、环境防护层、边缘计算层、4G通信层和SIYB数据应用层五级架构。

激光雪面感知层负责获取传感器至雪面的实际距离。

环境防护层通过护罩、加热及项目化结构降低积雪、结冰和恶劣天气对光学测量的影响。

边缘计算层负责基准高度换算、数据滤波、变化率、质量判断、本地存储和设备诊断。

4G通信层负责积雪监测站与远程服务器之间的数据传输。

SIYB平台按照“项目—区域—监测站—雪深测点”的结构管理积雪数据，并与气象、水文和道路环境数据进行联合展示。

监测内容与监测方法

雪面距离是S-LASE最基础的直接测量参数，表示激光测距单元至当前雪面的实际距离。

雪深属于根据安装基准高度与雪面距离计算得到的工程量。

雪深变化量用于描述当前雪深与上一时刻、上一小时或其他参考时间之间的差异。

积雪变化率用于反映单位时间内雪深增加或减少速度，可用于识别快速降雪、积雪沉降和融雪过程。

积雪持续时间可统计从有效积雪形成到雪深恢复接近无雪基线之间的连续时间。

信号质量用于辅助判断激光回波是否稳定，对低质量数据进行标记而不是直接用于业务分析。

加热状态用于记录低温和风雪天气下光学窗口防冰、防雪功能是否正常运行。

技术原理与算法模型

S-LASE采用激光测距与基准高度换算原理。激光测距单元获取传感器至目标雪面的距离D，并与安装完成后确定的无雪基准高度H0进行比较。

在传感器基本垂直向下测量且基准条件稳定时，雪深可以表示为：

Hs=H0-D。

其中Hs为当前雪深，H0为无雪状态下传感器至基准地面的距离，D为当前传感器至雪面的激光测距结果。

如果实际安装存在明确倾角，则不能简单使用垂直雪深公式，应按照现场几何关系修正，因此雪深监测优先采用稳定的近垂直向下安装方式。

设当前雪深为Hs(t)，上一采样时刻雪深为Hs(t-1)，则积雪变化率可表示为Vs=[Hs(t)-Hs(t-1)]/Δt。

Vs持续为正且达到项目设定条件时，可视为积雪增长过程；Vs持续为负，则可能对应沉降、融化、风吹雪损失或其他雪面降低过程，需要结合气象条件解释。

系统应保存原始测距D、基准参数H0、计算雪深Hs以及质量码，使后期能够重新检查雪深结果。

系统功能设计

系统具备激光距离连续测量、雪深自动换算、雪深变化率、4G远程通信、本地存储和断网补传功能。

实时监测功能显示当前雪面距离、当前雪深、变化率、信号质量和设备状态。

降雪事件识别功能根据雪深持续增加及变化率形成积雪增长事件。

融雪分析功能根据雪深长期下降趋势观察积雪消融过程。

边缘质控功能支持超量程、突变、低质量回波、长期固定、设备离线和异常数据判断。

加热管理功能根据项目配置监控防冰加热状态，并形成异常提醒。

分级告警支持雪深阈值、变化率、持续时间、组合条件和设备故障规则。

系统支持CSV、Excel以及API、MQTT、Modbus等方式与气象、水文、交通和科研平台进行数据集成。

硬件组成与配置方案

系统主要由S-LASE激光雪深监测仪、激光测距与加热防护单元、固定支架或立杆、边缘数据采集主机、4G通信模块、SIM通信组件、供电系统、防雷接地和现场防护附件组成。

激光测距单元安装在预计最大雪面上方，并根据0.05～2.5m有效测距范围设计实际安装高度。

严寒、高山和持续降雪环境建议配置加热防护，使激光光学窗口尽量保持有效工作状态。

道路项目可以在路侧立杆、边坡稳定结构或专用雪深支架上安装，但必须保证测量区域不受车辆直接碾压和频繁人工除雪干扰，除非这些正是监测目标。

高山科研项目可将激光雪深、空气温湿度、风速风向、降雪、雪温和其他冰冻圈传感器集中接入边缘主机。

无市电站点可配置太阳能与蓄电池，实际容量根据激光采样、加热功率、4G上传周期以及连续低温阴雪天气进行能量预算。

核心设备参数

S-LASE激光雪深监测仪测距范围为0.05～2.5m。

测距分辨率为1mm。

典型测量精度为±1mm。

典型激光波长为635nm。

典型激光功率小于1mW。

单次测量时间为0.05～1s。

工作环境温度为-40～60℃。

低温及冰雪环境下的加热功能按照项目配置。

现场常用通信接口为RS485/Modbus。

本方案远程通信统一采用4G蜂窝网络。

采集周期和4G上传周期可以分别设置，具体根据降雪变化速度、供电和网络条件确定。

系统支持循环存储和断网缓存，4G恢复以后按照原始采集时间补传。

供电可采用DC、市电适配或太阳能加电池，最终功耗、防护等级、线缆和附件以项目配置及出厂资料为准。

软件平台与数据展示

SIYB智能监测平台按照“项目—区域—积雪站点”的方式管理激光雪深数据。

实时页面展示当前雪面距离、雪深、积雪变化率、信号质量、加热状态、4G通信和设备在线状态。

历史趋势页面可以查看分钟、小时、日和完整雪季的雪深变化。

积雪事件页面记录开始积雪时间、最大雪深、持续时间、快速增长阶段和积雪消失时间。

多点比较功能可以比较不同海拔、不同坡向、道路不同区段或不同试验样地的积雪差异。

平台质量控制功能自动标记超量程、突变、漂移、低质量回波、离线、维护、校准和低电量状态。

加热状态可以与环境温度和数据质量共同展示，便于判断恶劣天气期间设备是否正常工作。

系统支持日报、月报、雪季报表以及CSV、Excel数据导出，并可向第三方平台提供API、MQTT、Modbus等接口。

数据分析与智能应用

激光雪深时间序列可以完整记录一次降雪事件从开始积雪到最大雪深的全过程。

降雪结束以后，即使没有明显融化，积雪自身压实和沉降也可能使雪面逐渐降低，因此连续雪深数据可以观察新雪稳定过程。

温度持续升高以后，雪深下降速度通常会发生变化，可与空气温度、太阳辐射和风速等数据联合分析积雪消融。

当强风发生时，不同站点可能出现雪深增加或减少，可结合风速风向研究风吹雪搬运和局部堆积。

高山流域可将雪深与降雪、气温和后续融雪径流数据联合使用，为积雪水文过程研究提供基础资料。

道路项目可将雪深与路面温度、空气温度和降雪过程结合，辅助识别路面积雪发展趋势。

多站点长期监测可以比较不同海拔、坡向和地形的最大雪深、积雪持续时间和消融速度。

预警机制与决策支撑

系统可以根据不同应用场景设置雪深关注值、雪深预警值和项目化分级条件。

变化率规则可用于识别短时间快速积雪。例如雪深在规定时间内持续快速增加，可形成降雪积累关注事件。

持续时间规则可以过滤飞雪、人员经过和瞬时雪块造成的单次异常。

道路项目可将雪深、路面温度和降雪状态组成多参数规则，辅助判断道路积雪风险。

高山和科研项目可重点使用数据完整率、变化率和信号质量告警，而不必简单设置统一的“危险雪深”。

如果测距值突然发生大幅跳变，而附近站点、降雪和气象条件没有对应变化，应优先检查遮挡、鸟类、结冰、支架或光学窗口状态。

加热异常、4G离线、低电量、数据长期固定和超量程应作为设备类告警单独管理。

项目实施方案

项目实施前首先明确监测用途，是高山积雪、水文、气象、道路防灾、林草生态还是冰冻圈科研。

现场调查目标区域历史最大积雪深度、地形、坡度、植被、盛行风、道路除雪、积雪搬运和人为活动。

根据历史最大雪深和S-LASE 0.05～2.5m测距范围确定合理安装高度，使无雪和最大积雪状态均处于有效工作范围。

采用稳定基础和刚性支架安装激光测距单元，并尽量保持测量方向稳定指向代表性地面区域。

安装完成后，在无雪或已知基准状态下测量并冻结基准高度H0。

完成RS485地址、采样周期、变化率规则、加热策略、4G通信和SIYB平台点位配置。

项目条件允许时，可使用人工雪尺或其他认可参考方法开展并行比对，确认激光测距和雪深换算结果。

正式使用前测试低温加热、断网缓存、恢复补传、超量程和告警功能。

运维服务保障

激光雪深仪长期运行的重点维护对象是光学窗口、加热防护、固定支架、供电和4G通信。

风雪、结冰、霜冻、泥尘、鸟类排泄物和其他污染物可能影响激光光路，应根据实际数据质量动态安排清洁。

极端大风或暴雪以后应检查支架是否发生松动和方向偏移。

基础沉降会改变基准高度H0，因此出现长期系统性雪深偏差时，应复核安装基准。

严寒地区需要检查加热单元能否正常启动，并结合信号质量判断光学窗口是否存在冰雪覆盖。

太阳能项目应定期检查太阳能板积雪、蓄电池状态和充电情况，因为太阳能板被雪覆盖可能明显降低供电能力。

4G短时中断期间边缘主机继续采集，通信恢复后自动补传。

设备更换、支架调整、基准高度重新测量、加热参数修改和算法变化均应形成版本记录。

项目优势与方案价值

激光非接触测量不会破坏雪层结构，适合连续观察积雪累积、沉降和消融过程。

0.05～2.5m测距范围可覆盖多类道路、高山、气象和生态雪深监测场景。

1mm分辨率和典型±1mm精度能够记录雪面细微变化，为积雪变化率和连续雪深分析提供基础。

单次0.05～1s测量能够快速获得当前雪面距离，并支持项目化高频采样。

-40～60℃工作环境适合寒区和高山积雪监测，低温环境可配置加热防护。

4G通信可以将分散在山区、公路和偏远冰冻圈观测区的雪深站统一接入SIYB平台。

边缘端保存原始雪面距离、计算雪深、质量码和设备状态，使平台数据能够返回原始测量依据复核。

断网缓存和恢复补传减少暴雪天气通信异常造成的数据永久缺失。

应用场景

本方案适用于高山积雪综合在线监测，连续记录雪层积累、沉降和消融过程。

适用于高速公路、国省道和山区道路积雪厚度监测，为冬季道路防灾提供基础数据。

适用于气象站和自动气象观测站的积雪深度连续监测。

适用于水库、流域和水文站开展季节积雪与融雪水文研究。

适用于雪崩研究区，作为积雪环境综合在线监测系统中的基础雪深参数之一。

适用于林区、草地、寒区农业和生态环境监测，研究积雪覆盖对生态过程的影响。

适用于风电、光伏及其他高寒新能源场站的积雪环境监测。

适用于高校、科研院所开展冰冻圈、积雪物理和气候变化长期观测。

效益分析

连续性方面，将人工雪尺阶段性读取升级为全天候自动雪深时间序列。

安全性方面，减少暴雪、高山和严寒天气下工作人员频繁进入危险区域人工测量的需求。

时效性方面，4G远程上传使雪深快速增加能够更早进入平台监测视野。

数据质量方面，同时保存雪面距离、雪深、信号质量和加热状态，便于识别恶劣天气期间异常数据。

科研方面，可获得完整雪季积雪形成、稳定、沉降和融化过程，为冰冻圈、水文和生态研究提供连续数据。

长期运行后，可以形成不同站点、海拔、坡向和年份的最大雪深、积雪持续时间和消融过程数据库。

标准规范与政策依据

积雪和气象观测方法可根据项目实际用途参考World Meteorological Organization发布的WMO-No.8《Guide to Instruments and Methods of Observation》相关观测方法。

具有外壳防护等级声明的户外设备可根据最终配置参考GB/T 4208-2017《外壳防护等级（IP代码）》。

采用RS485/Modbus进行S-LASE与边缘主机通信时，可参考Modbus Application Protocol Specification V1.1b3。

道路交通项目还应结合所在地冬季道路运行管理、除雪及道路气象监测的实际业务要求确定雪深阈值和监测点。

水文、气象及冰冻圈业务化观测应按照对应主管部门现行技术规范和验收要求执行。

S-LASE典型采用635nm、功率小于1mW的激光配置，现场安装、调试和维护时仍应避免人员长时间直接注视激光发射方向，并按照项目安全要求操作。

成功案例

成功案例应以真实实施并获得客户公开授权的项目资料为准。典型高山积雪综合在线监测项目，可在具有代表性的坡面或开阔区域安装S-LASE激光雪深监测站，并配置加热防护、边缘数据采集主机、太阳能供电和4G通信。

安装完成后首先记录无雪状态下传感器至地面的基准距离，并冻结雪深计算参数。

降雪开始以后，随着雪面逐渐升高，激光实测距离持续减小，平台自动换算当前积雪深度。

强降雪阶段可以通过雪深变化率观察积雪快速增长；降雪停止以后，可继续记录雪层压实和自然沉降造成的雪面降低。

进入升温季节后，平台连续记录雪深下降过程，并可与空气温度、太阳辐射和其他气象数据联合观察积雪消融。

当光学窗口积雪、结冰或设备异常造成信号质量下降时，平台对对应数据进行质量标记，并提示检查加热或现场设备状态。

4G中断期间边缘主机继续保存雪面距离、雪深和设备状态，恢复通信后按照原始时间戳完成历史补传。

以上属于依据S-LASE系统能力编制的典型应用流程，不作为欣仰邦既有客户名称、实际项目业绩或固定预警提前量声明。

参考文献

[1] World Meteorological Organization. Guide to Instruments and Methods of Observation (WMO-No.8), 2024 edition.

[2] GB/T 4208-2017，《外壳防护等级（IP代码）》及相关修改文件。

[3] Modbus Application Protocol Specification V1.1b3。

[4] 激光距离测量、雪深自动观测及雪面距离换算相关技术资料。

[5] 积雪累积、沉降、压实、风吹雪和融雪过程相关冰冻圈研究资料。

[6] 高山积雪、道路积雪、水文融雪及寒区生态连续观测相关技术资料。
