项目背景与行业痛点
农光互补、光伏农业、光伏温室和农业光伏电站将光伏发电与农作物种植布置在同一土地空间。光伏组件在获取太阳辐射进行发电的同时，也会改变组件下方及组件间区域的太阳辐射条件，从而形成与普通露天农田明显不同的光环境。对于传统光伏电站，太阳辐射主要用于评估光伏资源和分析组件发电性能；而在农业光伏项目中，同一个辐射参数还直接关系到板下作物获得多少太阳能量、不同区域遮阴程度如何以及光伏阵列布局是否对作物光环境产生明显影响。
农业光伏场区的辐射分布具有明显空间差异。光伏组件正下方、组件边缘、两排组件之间和无遮挡对照区，在同一时刻可能具有完全不同的辐照度。如果只在场站布置一套传统气象辐射仪，很难真实反映作物冠层实际接受的太阳辐射。太阳高度角每天持续变化，组件阴影也会随时间移动，因此农业光伏遮阴并不是一个固定值。早晨、中午、傍晚以及不同季节的板下太阳辐射分布均可能明显变化，需要通过连续在线监测获得完整时间序列。农业光伏太阳总辐射监测系统通过在光伏阵列外参考区、光伏组件间、组件下方及作物代表区域布设太阳总辐射监测设备，经边缘数据采集主机统一授时，再通过4G网络接入SIYB智能监测平台，同时服务于光伏资源分析、农业光环境评价和农光互补运行管理。
建设目标与监测目标
本项目建设农业光伏太阳总辐射综合在线监测系统，对农光互补区域不同空间位置的太阳总辐射进行长期连续监测。
核心直接监测参数为太阳总辐射辐照度，单位通常采用W/m²。
系统进一步统计分钟平均、小时平均、峰值以及日累计太阳辐射，用于描述整个白天太阳能量变化过程。
通过设置无遮挡参考测点和光伏板下作物测点，可以计算不同区域相对辐射水平和项目化遮阴比例。
对于光伏运行分析，可将太阳总辐射数据与逆变器功率、发电量、组件温度等运行数据进行同期比较。
对于农业应用，可将板下辐射数据与空气温湿度、土壤水分、叶面温度、作物长势及其他农业环境参数联合分析。
现场全部数据通过4G通信上传SIYB智能监测平台，实现多点远程查看、历史趋势、数据对比、异常告警和报表输出。
需求分析
农业光伏辐射监测首先需要明确监测目的。如果仅用于评价区域自然太阳资源，可设置无遮挡水平总辐射参考点；如果需要分析农业作物实际光环境，则必须在光伏板下和板间增加代表性监测点。
第二，需要明确传感器安装平面。水平安装获得的主要是对应水平面的太阳总辐射；如果项目要求评价与光伏组件同倾角平面的辐照条件，则需要按照组件倾角进行项目化布置，并在数据名称中明确区分。
第三，需要关注光伏组件造成的动态遮阴。组件阴影会随着太阳高度角和方位角持续移动，因此单一板下测点只能代表一个局部位置，大型农光项目宜采用多个代表测点。
第四，需要控制周边反射影响。光伏玻璃、金属支架、地膜、水面、白色设施和其他高反射物体可能改变局部辐射场，安装位置应根据实际监测目的选择。
第五，太阳总辐射设备对水平度、遮挡和清洁状态较为敏感。灰尘、鸟粪、水滴、积雪或设备倾斜均可能造成长期数据偏差，因此需要将清洁和水平检查纳入运维流程。
第六，农光场区通常面积较大，传感器可能分布在多个方阵或农业种植区，因此系统采用RS485现场汇聚和4G远程通信，减少长距离公网布线。
总体解决方案

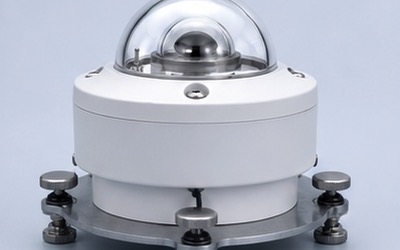

本方案采用S-SRAD太阳总辐射监测仪作为核心感知设备，由太阳总辐射感知单元、安装与调平组件、边缘数据采集主机、4G通信模块、供电系统、防雷接地组件以及SIYB智能监测平台组成。
建议根据项目目的建立“一个场外或无遮挡参考点+多个农业光伏内部测点”的综合在线结构。
参考点用于连续记录当地无遮挡太阳总辐射背景。
组件间测点用于记录光伏排间作物区域实际获得的太阳辐射。
组件下测点用于观察光伏板直接遮阴区域的太阳辐射变化。
对于科研或精细化项目，可在不同排距、不同组件高度、不同作物处理区分别增加监测点，建立农业光伏辐射空间对比。
各辐射传感器通过RS485/Modbus接入边缘数据采集主机，由主机完成统一授时、滤波、统计、质量判断和本地缓存，再通过4G网络上传SIYB平台。
系统架构设计
系统由太阳辐射感知层、农业光伏空间对比层、边缘计算层、4G通信层和SIYB数据应用层组成。
太阳辐射感知层负责不同位置太阳总辐射辐照度的连续测量。
农业光伏空间对比层按照无遮挡区、板间区、板下区和项目化作物区建立测点关系。
边缘计算层完成数据采集、补偿、滤波、单位换算、峰值统计、累计辐射计算、质量码和本地存储。
4G通信层负责农业光伏场站与远程服务器之间的数据传输。
SIYB平台按照“项目—光伏方阵—农业区—辐射测点”的结构组织数据，并可接入气象、土壤、作物和光伏运行数据。
监测内容与监测方法
太阳总辐射辐照度是本系统核心直接监测参数，用于描述单位面积当前接受的太阳辐射功率。
瞬时或短周期总辐射数据可以用于观察云层、太阳高度和光伏遮阴造成的快速变化。
日累计辐射是根据一天连续辐照度数据进行时间积分形成的派生结果，更适合评价全天实际获得的太阳辐射能量。
峰值辐照度用于记录一个统计周期内出现的最高太阳总辐射水平。
无遮挡参考点用于建立场站自然辐射背景。
板下和板间测点用于获取作物实际生长空间的辐射条件。
多个测点之间的同期比较可以用于计算项目化相对辐射比例和遮阴变化。
技术原理与算法模型
S-SRAD采用热电堆或光电辐射测量方式，将太阳辐射能量转换为可以采集的电信号或数字信号，再由边缘主机进行线性化、补偿和工程量换算。
设某时刻无遮挡参考点太阳总辐射为Gref(t)，农业光伏板下测点为Gcrop(t)，则可定义该位置的相对辐射比例：
R(t)=Gcrop(t)/Gref(t)×100%。
在参考点具有代表性且两测点时间同步的条件下，可进一步形成项目化瞬时遮阴比例：
S(t)=[1-Gcrop(t)/Gref(t)]×100%。
但农业光伏遮阴具有明显时变特征，因此不能只用某一个瞬时遮阴率代表全天作物实际光环境。
更适合长期农业分析的方法，是比较全天累计辐射。设无遮挡区域日累计辐射为Href，板下区域日累计辐射为Hcrop，则可以计算日尺度相对辐射比例：
Rd=Hcrop/Href×100%。
日累计辐射由连续辐照度积分得到，属于公式计算结果，不是传感器直接输出的瞬时物理量。
系统功能设计
系统具备太阳总辐射连续监测、分钟/小时统计、日累计辐射、峰值记录和多点对比功能。
多点农业光环境功能可以同时比较无遮挡区、板下区和板间区太阳辐射。
边缘质量控制功能自动识别超量程、突变、漂移、长期异常和设备离线。
系统支持监测设备清洁、校准和维护状态记录。
本地存储功能保证4G网络中断期间仍持续采集太阳辐射数据。
恢复4G通信以后，历史记录按照原始时间戳顺序自动补传。
平台支持辐射阈值、变化率、持续时间及设备故障等项目化告警。
开放接口可将太阳总辐射数据接入农业管理平台、光伏监控平台和科研数据库。
硬件组成与配置方案
系统主要由S-SRAD太阳总辐射监测仪、水平调节安装组件、边缘数据采集主机、4G通信模块、SIM通信组件、供电设备、防雷接地和现场防护附件组成。
常规农光互补项目建议至少设置一个无遮挡太阳总辐射参考监测点。
光伏板下根据种植区域设置一个或多个作物光环境辐射测点。
光伏组件排间可根据需要设置独立太阳辐射测点，用于研究排间实际光照环境。
不同光伏方阵倾角、排距、组件高度或作物处理区差异较大时，可分别配置监测点。
多个S-SRAD可通过RS485总线接入同一边缘数据采集主机，再统一采用4G蜂窝网络上传SIYB平台。
光伏场站通常可利用现有DC或市电供电；独立农业科研区域也可根据实际条件配置太阳能和蓄电池。
核心设备参数
S-SRAD太阳总辐射监测仪测量范围为0～1800W/m²。
太阳总辐射分辨率为1W/m²。
典型测量精度为±10%。
光谱范围根据热电堆或光电感知配置确定。
典型响应时间≤10s。
年稳定性典型≤±3%，具体以校准结果为准。
现场常用通信接口为RS485/Modbus。
本方案远程通信统一采用4G蜂窝网络。
采集周期和4G上传周期可分别设置，具体根据农业光环境变化速度、光伏分析需求、通信和供电条件确定。
系统支持循环存储和断网缓存，4G恢复后按照原始时间戳进行补传。
供电可采用DC、市电适配或项目化太阳能/电池方案。
最终光谱范围、防护等级、外形、线缆、功耗和附件以产品配置表及出厂检验资料为准。
软件平台与数据展示
SIYB智能监测平台按照“农业光伏项目—光伏方阵—种植区域—辐射测点”的方式管理太阳辐射数据。
站点总览显示当前太阳总辐射、今日累计辐射、当前峰值、4G通信和设备运行状态。
农业光环境页面可同时展示无遮挡参考点、板间测点和板下测点，实现同一时间尺度直接比较。
历史趋势页面支持分钟、小时、日尺度曲线，以及不同监测位置多点叠加。
平台可计算不同农业光伏区域相对参考点的日累计辐射比例，并形成长期变化趋势。
质量控制页面自动标记超量程、突变、漂移、离线、维护、清洁、校准和低电量状态。
报表功能可形成日辐射、月累计、峰值及多区域比较记录。
系统支持CSV、Excel数据导出，并可根据项目约定通过API、MQTT、Modbus等方式接入光伏或农业第三方平台。
数据分析与智能应用
农业光伏太阳辐射数据首先可以用于分析光伏组件对作物实际光环境产生的影响。
通过无遮挡参考区和板下区域同期比较，可以观察一天内阴影随太阳位置移动造成的动态辐射变化。
对全天累计辐射进行比较，可以进一步判断不同排距、不同组件高度和不同种植位置实际获得的太阳能量差异。
农业科研项目可以把太阳辐射与作物长势图像、叶片温度、空气温湿度、土壤水分和果实生长数据放在同一时间轴，研究不同光环境下作物生长差异。
光伏侧可以将太阳总辐射与逆变器功率和日发电量进行同期比较，辅助识别天气资源变化和发电性能之间的关系。
如果某一天自然总辐射较高但发电量明显低于正常水平，可以结合设备运行状态进一步检查组件污染、遮挡、逆变器或其他运行问题。
多点长期监测还可以比较不同季节光伏阴影范围变化对农业种植区日累计辐射的影响。
预警机制与决策支撑
太阳总辐射监测主要用于环境和资源分析，一般不宜简单采用一个统一辐射阈值作为农业异常结论。
平台可对长期固定值、明显不合理跳变、全天持续零值或不同测点异常不一致情况进行质量告警。
白天太阳高度较高且其他参考测点数据正常，而某一个监测点长期明显偏低时，可以提示检查传感器污染、遮挡或水平度。
如果无遮挡参考点与板下测点的相对关系突然发生长期变化，可检查光伏组件位置、作物高度、设备移动或传感器状态。
农业应用可根据作物自身光需求和项目科研结果建立分生育期光环境关注范围，但不建议直接使用设备量程作为作物生长阈值。
光伏运行分析同样应结合组件温度、逆变器功率、故障状态和现场环境综合判断，而不能仅依据太阳辐射单参数诊断光伏故障。
项目实施方案
项目实施前首先明确监测目标属于光伏资源评估、农作物光环境、农光互补优化还是农业科研。
现场调查光伏组件高度、倾角、朝向、排间距、种植方式、作物最终高度、场区反射条件及现有气象站位置。
确定无遮挡参考测点、板下测点、板间测点及需要比较的农业处理区域。
水平总辐射测点安装时应利用调平结构保证传感器水平，并避开非目标遮挡。
如果项目要求测量倾斜平面辐照度，应明确安装倾角和数据名称，不能与水平太阳总辐射数据混用。
完成RS485地址、采集周期、时间同步、4G网络和SIYB平台测点配置。
试运行阶段应对各测点进行同期合理性比较，确认无遮挡点和板下点的时间变化符合现场光照条件。
正式运行前建立设备编号、安装位置、安装平面、水平度、校准和现场照片档案。
运维服务保障
太阳总辐射传感器长期运行最重要的维护内容是保持感知窗口清洁和安装水平稳定。
灰尘、鸟粪、农药喷雾、水滴、泥沙和其他附着物可能导致辐射数据持续偏低，应根据农业现场污染程度动态制定清洁周期。
农业机械作业、人员碰撞、强风和支架松动可能改变传感器水平度，应定期检查安装状态。
作物生长高度变化以后，应检查植株是否对原本作为无遮挡参考点的传感器产生新的遮挡。
光伏组件改造、阵列角度调整或农业种植布局变化后，应重新评估现有测点是否仍具有代表性。
4G中断期间边缘主机继续记录数据，网络恢复以后自动补传。
传感器更换、清洁、校准、安装位置调整和参数修改均应在平台中保留记录，使多年太阳辐射数据能够正确追溯。
项目优势与方案价值
S-SRAD采用热电堆或光电辐射测量方式，可根据农业光伏项目实际应用条件确定感知配置。
0～1800W/m²量程能够覆盖多数农业、气象及光伏太阳总辐射连续监测场景。
1W/m²分辨率能够记录太阳辐照度随云层、太阳高度和光伏遮阴造成的连续变化。
典型≤10s响应时间适合农业光伏环境的连续综合在线观测。
通过无遮挡、板间和板下多测点布置，可以把普通单点太阳辐射监测升级为农光互补空间光环境分析。
4G通信适合面积较大、监测点分散的农业光伏场站，不依赖农业区域现场Wi-Fi。
边缘缓存和恢复补传能够降低4G短时异常对长期辐射时间序列完整性的影响。
平台同时保存总辐射、日累计、峰值、质量码和设备状态，使农业和光伏应用均具有可追溯的数据依据。
应用场景
本方案适用于农光互补电站，监测光伏阵列内外不同位置的太阳总辐射。
适用于光伏农业种植区，对板下和排间作物实际光环境进行长期观测。
适用于农业光伏科研，研究不同组件高度、排距和倾角对作物光环境的影响。
适用于光伏温室，对温室内部与外部太阳辐射进行对比。
适用于果园光伏、茶园光伏及其他“农业+新能源”复合利用场景。
适用于光伏资源评估，将太阳总辐射与发电功率和发电量联合分析。
适用于植物生理、生态气象和农田能量平衡研究。
适用于高校、科研院所和新能源企业开展农光互补长期综合在线试验。
效益分析
农业评价方面，从“光伏板下面感觉比较阴”升级为具有时间和空间尺度的连续太阳辐射数据。
光伏评价方面，可获得与发电性能同期的太阳辐射背景，为发电效率及异常分析提供基础数据。
方案优化方面，多点数据可以比较不同排距、组件高度和种植位置实际形成的遮阴差异。
科研方面，可将太阳辐射与作物生长、土壤、气象和农业管理数据联合，形成完整农光互补试验数据库。
远程管理方面，4G平台减少技术人员频繁进入大面积光伏农业场区人工读取设备。
长期运行以后，可形成不同季节、天气、光伏布局和作物生育期条件下的农业光环境数据资产。
标准规范与政策依据
太阳辐射及相关气象观测方法可根据项目用途参考World Meteorological Organization发布的WMO-No.8《Guide to Instruments and Methods of Observation》相关内容。
具有外壳防护等级声明的户外设备可根据实际配置参考GB/T 4208-2017《外壳防护等级（IP代码）》。
采用RS485/Modbus进行S-SRAD与边缘数据采集主机通信时，可参考Modbus Application Protocol Specification V1.1b3。
农业光伏项目的辐射监测点位、安装平面、采样频率和数据评价方法，还应结合项目设计文件、光伏系统运行要求、农业试验设计和当地实际场地条件确定。
如果太阳辐射数据用于专业光伏性能评价、计量、认证或合同验收，应在项目技术协议中进一步明确辐射设备等级、安装方式、校准溯源及对应适用标准。
上述标准用于方法、设备选型和系统集成参考，不表示S-SRAD自动满足所有光伏行业认证或全部业务考核要求。
成功案例
成功案例应以真实实施并获得客户公开授权的项目资料为准。典型农光互补综合在线监测项目，可在光伏场区无遮挡位置设置一套S-SRAD太阳总辐射参考监测点，并在光伏组件下方和组件排间分别设置农业光环境测点。
所有辐射传感器接入边缘数据采集主机并统一授时，通过4G网络上传SIYB智能监测平台。
晴朗天气下，无遮挡参考点形成完整的日太阳辐射曲线；随着太阳位置变化，板下不同测点出现明显的动态遮阴和辐射恢复过程。
平台分别计算各测点日累计辐射，并与无遮挡区域进行同期比较，形成不同农业种植位置的相对太阳辐射水平。
如果项目同步接入作物长势、土壤水分、空气温湿度及光伏发电数据，可以进一步比较不同辐射条件下作物环境和光伏运行变化。
在多年运行过程中，平台持续保存太阳总辐射、日累计辐射、峰值、质量码、清洁校准和设备状态，为农业光伏布局评价和长期科研提供数据基础。
以上内容属于依据S-SRAD系统能力编制的典型应用流程，不作为欣仰邦既有客户名称、实际项目业绩、固定增产比例或固定发电增益声明。
参考文献
[1] World Meteorological Organization. Guide to Instruments and Methods of Observation (WMO-No.8), 2024 edition.
[2] GB/T 4208-2017，《外壳防护等级（IP代码）》及相关修改文件。
[3] Modbus Application Protocol Specification V1.1b3。
[4] 太阳总辐射、太阳能资源及辐照度连续观测相关气象技术资料。
[5] 农光互补、农业光伏遮阴及作物光环境相关农业生态研究资料。
[6] 光伏阵列辐射资源、发电性能及农光互补环境综合在线监测相关技术资料。
