项目背景与行业痛点

工业企业在生产、输送、破碎、筛分、投料、焊接、切割、打磨、包装和物料装卸过程中，可能产生不同程度的粉尘或烟尘。颗粒物既可能通过车间门窗、屋顶通风口和物料堆场形成厂界无组织扩散，也可能集中进入除尘系统和工艺排风管道。传统粉尘管理往往依赖人工巡查、便携仪器抽查或员工观察。当现场能够明显看到粉尘时，污染过程通常已经发生，而短时间投料、设备启停、除尘器异常等造成的浓度峰值又可能在人工到达现场前结束。车间粉尘还具有明显的空间差异。同一生产车间内，投料口、破碎机、输送带落料点、焊接区、除尘器附近和普通通道的颗粒物浓度可能完全不同，因此单点监测不能简单代表整个厂房。厂界监测的技术逻辑又与车间不同。厂界更关注无组织颗粒物向企业外部扩散的变化，需要结合风速、风向及上下风向点位进行解释；车间更关注特定生产区域的粉尘过程、除尘设施运行效果和人员作业环境。厂界/车间烟尘浓度在线监测系统采用S-LDSM激光烟尘监测技术，并根据厂界无组织环境、车间固定点或工艺烟道的实际条件配置相应采样、光路和预处理方式。系统由边缘数据采集主机统一完成浓度处理、质量判断、告警、本地存储和联动，再通过4G网络上传SIYB智能监测平台，形成连续监测与治理设施运行分析体系。

建设目标与监测目标

本项目建设企业厂界与生产车间颗粒物综合在线监测系统，对关键生产区域、厂界敏感方向和项目化工艺排放位置进行长期自动监测。

核心监测指标为颗粒物或烟尘质量浓度，单位通常采用mg/m³，并根据实际工况和设备配置确定量程。

厂界测点重点记录无组织颗粒物浓度及其随生产、道路运输和风场条件产生的变化。

车间测点重点记录生产过程中粉尘高值、持续时间以及不同工艺阶段的浓度变化。

工艺排风或烟道位置可采用S-LDSM激光后向散射方式，对颗粒物排放趋势进行连续监测。

系统可进一步接入风速风向、温湿度、设备运行状态、风机、除尘器压差和视频信息，形成污染浓度与工况的同期数据链。

全部数据通过4G上传SIYB智能监测平台，实现多区域远程查看、历史趋势、超限报警、治理设备联动和运维管理。

需求分析

厂界、车间和烟道属于三类不同监测环境，项目设计时不能简单使用同一种安装结构和同一组报警值。

厂界无组织监测首先需要结合企业布局和主导风向确定上风向、下风向或敏感边界点，避免监测点受到局部墙体、排风口或非目标道路扬尘长期干扰。

车间监测需要根据粉尘发生源和人员活动区域选择点位。投料、破碎、打磨、焊接和包装等工序产生颗粒物的性质和浓度范围不同，应分别评估。

工艺烟道监测则需要关注烟道直径、烟气温度、湿度、粉尘负荷、流场、光路、安装法兰、吹扫和维护空间。

高湿、冷凝和粉尘附着是激光颗粒物监测的重要影响因素。雾滴、冷凝水及光学窗口积尘可能造成数据偏高、迟滞或信号异常，因此需要配置除湿、伴热、吹扫或其他项目化预处理。

涉及可燃粉尘、防爆区域、高温烟气、腐蚀性气体或受限空间时，还必须按照现场危险区域等级重新进行电气、防爆、材料和安装设计，不能直接采用普通环境配置。

总体解决方案

本方案采用“多场景感知+边缘计算+4G通信+SIYB平台”的综合在线架构。

厂界区域根据实际无组织颗粒物监测目的配置对应激光颗粒物监测节点，并可配套风速风向和温湿度参数。

车间内部按照工艺区域设置固定粉尘监测点，重点覆盖投料、破碎、加工、包装、物料转运及除尘设施附近。

对于工艺排风管或烟道，可采用S-LDSM激光后向散射烟尘监测单元进行连续趋势监测。

各监测点通过RS485、模拟量或项目约定接口接入边缘数据采集主机，由主机完成统一授时、数据换算、质量码、报警和本地缓存。

风机、布袋除尘、喷淋、脉冲清灰、负压系统和其他治理设备运行状态可同步接入边缘主机。

监测结果和设备状态经4G蜂窝网络上传SIYB智能监测平台，实现企业厂界、车间及工艺烟道的集中管理。

系统架构设计

系统由颗粒物感知层、工况感知层、治理设施状态层、边缘计算层、4G通信层和SIYB数据平台层组成。

颗粒物感知层负责厂界无组织粉尘、车间作业粉尘或工艺烟尘浓度采集。

工况感知层可接入温湿度、风速风向、生产状态及项目化环境参数。

治理设施状态层可采集风机运行、除尘器压差、脉冲清灰、喷淋、过滤系统或其他环保设备状态。

边缘计算层完成数据采集、线性化、温压补偿、单位转换、质量判断、报警、本地存储和联动。

4G通信层负责企业现场与远程服务器之间的数据传输。

SIYB平台按照“企业—厂区—车间—工艺区域—监测点”的方式管理全部颗粒物及设备运行数据。

监测内容与监测方法

烟尘或粉尘浓度是系统核心监测参数，用于记录对应监测位置颗粒物质量浓度的连续变化。

厂界点位主要观察企业无组织颗粒物随生产和风向发生的长期变化。

车间点位重点观察设备启停、投料、加工、清扫和物料运输造成的颗粒物峰值及持续时间。

工艺烟道监测采用激光后向散射方式连续监测烟道颗粒物浓度趋势。

光学污染状态用于判断光学窗口积尘、结露、吹扫异常或其他影响测量的设备状态。

治理设施状态用于记录除尘器、风机、喷淋、清灰和其他环保设施的启停情况。

如果同步接入风速风向，可用于辅助判断厂界高浓度发生时污染物的可能输送方向。

技术原理与算法模型

S-LDSM采用激光后向散射原理。激光照射烟尘颗粒后产生散射光，接收单元检测特定方向的散射信号，并通过标定关系换算颗粒物浓度。

在一定工况和颗粒物性质条件下，散射信号与颗粒物浓度存在可建立的响应关系。

实际烟尘的粒径、形状、颜色、折射率以及湿度变化均可能改变激光散射特性，因此长期使用需要结合实际工况进行零点、跨度或项目化比对。

设当前烟尘浓度为C(t)，上一采样时刻为C(t-1)，则短时浓度变化率可以表示为：

Vc=[C(t)-C(t-1)]/Δt。

持续较大的正变化率通常表示颗粒物浓度快速上升，可与设备启停、投料或除尘设施异常进行同期关联。

平台应同时保存浓度、质量码、光学状态、设备状态和校准信息，而不是只保存最终烟尘数值。

厂界无组织颗粒物监测设计

厂界无组织监测重点在于判断颗粒物是否随着企业生产活动向外部环境扩散。

大型厂区可以根据全年或季节主导风向设置代表性边界测点，并结合项目需要增加上风向参考点和下风向监测点。

当下风向厂界颗粒物持续明显高于上风向参考点时，可以结合生产状态和现场风向进一步分析企业内部无组织源的可能贡献。

厂界监测不宜直接套用烟道S-LDSM的0.4～15m烟道宽度、法兰和300℃烟气参数，而应使用最终厂界环境监测配置确定采样结构、量程和安装方法。

道路、邻近企业、外部施工及自然扬尘同样可能影响厂界颗粒物，因此厂界结果需要结合风向和周边环境解释。

如果项目用于法定无组织排放评价，则监测点位、方法、仪器及评价程序应执行对应现行标准，企业综合在线监测数据不能自动替代法定方法。

车间粉尘监测设计

生产车间宜按照实际粉尘发生源划分监测区域，而不是简单在厂房中央设置一个测点。

投料、破碎和落料区域可以重点监测短时间高浓度颗粒物过程。

打磨、切割、焊接和机加工区域可记录工艺启动前、运行中及停止后的浓度变化。

除尘器附近可以将车间颗粒物与风机、过滤、脉冲清灰及压差状态同步保存，分析治理设施运行效果。

对于人员作业环境，固定在线监测可以用于区域趋势、异常发现和工艺管理，但不能直接替代个人职业卫生采样、个体暴露评价或法定职业卫生检测。

如果车间存在可燃性粉尘，应根据粉尘爆炸危险区域等级选用满足现场要求的防爆电气和安装方式。

除尘设施运行分析

烟尘浓度在线监测可以与环保治理设施运行状态形成时间关联。

例如布袋除尘系统正常运行时，可以同步保存风机状态、压差及烟尘浓度变化。

如果烟尘浓度突然升高同时除尘器压差或风机状态发生异常，可形成设备运行关注事件。

脉冲清灰期间出现短时间颗粒物变化时，应通过运行状态标记区分正常工况与异常排放。

喷淋或湿式除尘项目可以记录治理系统启停时间，并对比启动前后的颗粒物趋势。

系统可以对“烟尘高值但治理设施未运行”“治理设施运行异常”“烟尘持续高值”等组合条件进行项目化告警。

系统功能设计

系统支持厂界、车间及项目化烟道颗粒物连续监测。

边缘端完成信号解析、补偿、单位转换、异常标记和质量判断。

报警规则支持浓度阈值、变化率、持续时间以及设备状态组合条件。

系统支持声光、继电器和项目化治理设备联动。

本地存储功能保证4G中断期间仍持续记录。

通信恢复以后按照原始时间顺序补传，并进行数据完整性校验。

平台支持实时趋势、事件记录、设备状态、校准记录、运维记录和项目化报表。

根据客户系统要求，可通过RS485、4～20mA或平台接口接入PLC、DCS、环保系统和企业数字化平台。

硬件组成与配置方案

系统主要由S-LDSM激光烟尘监测单元、项目化厂界/车间颗粒物感知单元、采样或光学预处理组件、边缘数据采集主机、4G通信模块、供电、防雷和SIYB智能监测平台组成。

工艺烟道S-LDSM采用法兰安装，并根据现场条件配置稳定吹扫气源及维护通道。

高温、高湿烟气项目可增加隔热、吹扫、伴热或其他专项防护。

车间固定监测点可根据粉尘性质配置过滤、除湿、反吹、稳流或相应采样结构。

厂界监测可根据项目增加风速风向和温湿度传感器，使颗粒物数据与风场同步。

多个监测点可接入同一边缘数据采集主机，也可采用分布式边缘节点后集中上传。

远程通信统一采用4G蜂窝网络，现场具备稳定有线网络时也可作为项目化备用链路。

核心设备参数

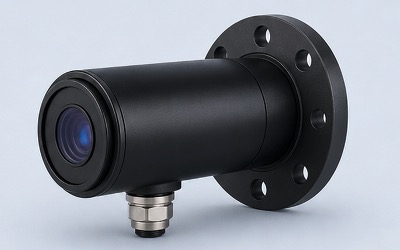

S-LDSM激光烟尘监测仪标准测量范围为0～500mg/m³。

最高量程可根据工况扩展至约10g/m³。

典型测量误差为±2%FS。

典型重复性为±1%FS。

用于工艺烟道时，典型适用烟道宽度为0.4～15m，实际需结合光路与安装条件确认。

典型适用烟气温度≤300℃，高温高湿环境需要专项吹扫与隔热设计。

输出支持4～20mA。

本地显示及红外配置工具按照实际产品配置确定。

仪器本体典型功耗＜3W，不包含吹扫、伴热等外围系统。

设备环境温度为-20～+45℃。

环境湿度可为0～100%RH，但电子腔体内部不得产生凝露。

典型防护等级IP65。

设备重量约10kg，按照最终结构配置确认。

本方案增加边缘数据采集主机和4G远程通信，实现烟尘浓度、报警和设备状态远程上传。

厂界和开放车间使用时的量程、精度、采样形式、安装结构及环境适用范围应以对应最终配置和项目技术协议为准，不直接套用烟道安装参数。

软件平台与数据展示

SIYB智能监测平台按照“企业—厂区—厂界/车间—生产区域—监测点”的结构管理颗粒物数据。

实时页面显示当前烟尘或粉尘浓度、质量状态、4G通信和设备运行状态。

厂界页面可同步显示不同边界测点及项目配置的风速风向。

车间页面可以按照工艺区域比较不同生产位置的颗粒物浓度。

工艺烟道页面可展示烟尘浓度、光学污染状态及项目接入的除尘设施运行参数。

历史趋势支持分钟、小时、日和自定义区间查询。

告警页面记录高浓度开始时间、峰值、持续时间、确认人员和处置过程。

数据质量页面统一保存零点、量程、温压补偿、校准、超量程、离线和设备异常信息。

平台支持报表、CSV、Excel导出，并可通过API、MQTT、Modbus或项目化协议接入客户现有信息系统。

数据分析与智能应用

车间颗粒物曲线可以与生产工艺状态同期分析，识别哪些设备、哪些班次或哪些操作阶段更容易产生高浓度粉尘。

如果某一车间监测点每天在固定生产工序出现高值，可以进一步检查局部集气罩、风量或除尘设备运行情况。

厂界多点监测可以结合风速风向比较不同方向颗粒物变化，辅助识别企业内部和外部颗粒物影响。

工艺烟道颗粒物可以与除尘器压差、风机和清灰状态联合，观察治理设施工况切换前后的浓度变化。

当设备检修或更换滤材以后，可比较相近生产负荷下的烟尘浓度趋势变化，为治理设施维护提供数据参考。

长期运行后，可以按照班次、生产线、工序、月份和治理状态形成颗粒物数据统计，逐步建立企业自身污染过程数据库。

预警机制与决策支撑

系统可对不同厂界、车间和工艺烟道分别设置项目化浓度阈值。

车间粉尘报警可以结合持续时间，避免单次投料造成的瞬时峰值频繁触发高级别事件。

厂界报警可进一步结合风向判断当前测点是否处于企业下风向。

工艺烟道可以将烟尘浓度与除尘设施状态组成联动规则。

短时间浓度快速上涨时，即使尚未达到高浓度阈值，也可通过变化率规则形成趋势关注。

光学污染、吹扫异常、数据长期固定、设备离线和4G通信故障应形成独立设备报警。

对于涉及人员职业健康、企业排放处罚或法定环保评价的结论，应按照相应法规、标准方法和检测程序进行，不应只依据本系统项目化报警直接作出最终判断。

项目实施方案

项目实施前首先划分厂界监测、车间粉尘监测和工艺烟道监测三类需求。

现场勘察应记录主要生产线、粉尘发生源、除尘系统、排风系统、厂房通风、主导风向、周边敏感目标、温湿度及危险区域。

厂界根据风向、污染源和边界条件确定代表点位。

车间根据生产工序和人员活动区确定固定在线监测点。

烟道项目根据烟道尺寸、烟温、湿度、流场和安装位置设计法兰、吹扫和维护结构。

完成边缘主机、4G、设备编号、量程、单位、报警规则、数据字典和平台账号配置。

系统安装以后进行零点、跨度或现场比对，并验证报警、治理设施联动和断网补传。

试运行期间根据实际颗粒物背景和生产工况检查量程是否合理，完成正式参数冻结后进入长期运行。

运维服务保障

激光烟尘监测设备长期运行需要重点关注光学窗口和吹扫系统。

高粉尘环境容易造成窗口积尘，应根据污染负荷和质量状态确定清洁周期。

高湿或冷凝条件下应检查伴热、隔热和吹扫是否正常。

车间监测点应避免设备被物料、油污、焊烟沉积或机械碰撞长期影响。

厂界点位应检查新增建筑、堆场、围挡或树木是否改变原监测代表性。

设备应根据项目质量控制要求定期进行零点、跨度或现场比对。

4G网络中断期间边缘主机继续记录监测结果，通信恢复以后自动补传。

设备更换、光路调整、量程修改、报警规则和算法更新均应保存版本和操作记录。

项目优势与方案价值

S-LDSM采用激光后向散射方式，可实现工艺烟道颗粒物浓度非接触连续趋势监测。

标准0～500mg/m³量程，并可根据高粉尘工况扩展至约10g/m³，为不同工艺烟尘浓度提供配置空间。

典型±2%FS误差和±1%FS重复性为连续趋势分析提供基础，最终性能以实际工况与标定条件确认。

烟道工况典型可覆盖0.4～15m宽度和≤300℃烟气环境，并可针对高温高湿条件进行专项设计。

平台不仅记录浓度，还保存光学污染状态、超限报警、设备运行和校准信息，使颗粒物数据能够追溯。

4G远程通信使厂区内分散的厂界、车间和工艺监测点能够统一进入SIYB平台。

与除尘器、风机和工况数据联动后，可以从单纯烟尘检测进一步延伸到治理设施运行诊断。

厂界、车间和烟道采用分场景设计，避免把一种固定安装方式强行套用于所有工业颗粒物监测任务。

应用场景

本方案适用于工业企业厂界无组织颗粒物综合在线监测。

适用于生产车间投料、破碎、筛分、输送和包装区域粉尘监测。

适用于焊接、切割、打磨及机加工车间颗粒物趋势监测。

适用于水泥、建材、冶金、矿物加工和粉体材料生产车间。

适用于工业炉窑、燃烧设备和工艺排风烟道烟尘监测。

适用于布袋除尘器、湿式除尘器及其他颗粒物治理设施运行分析。

适用于工业园区企业综合在线环境管理。

适用于需要4G远程上传、平台报警和治理设施联动的工业粉尘监测项目。

效益分析

连续监测方面，将人工便携仪器抽查升级为长期颗粒物时间序列。

生产管理方面，可以快速发现特定工序启动后颗粒物浓度升高的问题。

环保治理方面，可将烟尘浓度与除尘器、风机和清灰状态联合分析。

厂界管理方面，多点位与风向数据结合可以增强无组织颗粒物来源分析能力。

远程管理方面，4G平台能够集中查看多个厂房、车间和烟道设备。

运维方面，光学污染、吹扫、离线等设备状态能够提前暴露监测系统自身问题。

数据资产方面，长期运行可以形成不同产品、班次、生产负荷及治理状态下的企业颗粒物数据库。

标准规范与政策依据

用于固定污染源烟气颗粒物连续监测的项目，可根据实际适用范围参考HJ 75-2017《固定污染源烟气（SO2、NOx、颗粒物）排放连续监测技术规范》。

固定污染源烟气连续监测系统技术要求和检测方法在适用情况下可参考HJ 76-2017《固定污染源烟气（SO2、NOx、颗粒物）排放连续监测系统技术要求及检测方法》。

污染物自动监测数据传输项目可根据实际要求参考HJ 212-2025《污染物自动监测监控系统数据传输技术要求》。

具有外壳防护等级声明的设备可根据最终配置参考GB/T 4208-2017《外壳防护等级（IP代码）》。

采用Modbus进行设备与边缘主机通信时，可参考MODBUS Application Protocol Specification。

厂界无组织排放评价和车间职业卫生评价应根据目标污染物、行业和所在地现行标准分别确定点位、方法、采样时间和限值，不能直接采用烟道监测标准替代。

涉及防爆、可燃粉尘、高温烟气、腐蚀介质和受限空间时，还应依据对应安全规范进行专项设计。

上述标准用于方案设计、选型和技术参考，不自动表示S-LDSM全部项目配置已满足法定在线监测认证或可直接作为行政执法依据。

成功案例

成功案例应以真实实施并取得客户公开授权的项目资料为准。典型工业企业颗粒物综合在线项目，可同时对生产车间、厂界和主要除尘排风系统建立监测点。

车间监测点持续记录生产过程中颗粒物变化，厂界点同步记录企业边界浓度和项目配置的风场参数，工艺烟道S-LDSM则连续记录除尘后烟尘浓度。

当某生产线开始投料以后，如果车间颗粒物浓度明显升高，平台可以同时查看该生产线运行状态及除尘风机是否启动。

若烟道颗粒物也同步出现异常变化，可进一步检查除尘器压差、过滤材料或清灰系统。

如果厂界下风向点随后出现持续浓度升高，可以结合实时风向和生产记录进一步分析无组织颗粒物外逸情况。

整个过程中SIYB平台统一保存浓度、报警、设备状态、治理设施运行、质量码和人工处置记录。

4G暂时中断期间，边缘主机继续采集并缓存数据；恢复网络以后按原始时间戳自动补传。

长期运行后，可形成“生产工况—车间粉尘—治理设施—工艺烟尘—厂界变化”的工业颗粒物全过程数据链。

以上内容属于依据S-LDSM及项目化颗粒物监测能力编制的典型应用流程，不作为欣仰邦既有客户名称、真实项目业绩、职业卫生评价结果或固定环保治理效果声明。

参考文献

[1] HJ 75-2017，《固定污染源烟气（SO2、NOx、颗粒物）排放连续监测技术规范》。

[2] HJ 76-2017，《固定污染源烟气（SO2、NOx、颗粒物）排放连续监测系统技术要求及检测方法》。

[3] HJ 212-2025，《污染物自动监测监控系统数据传输技术要求》。

[4] GB/T 4208-2017，《外壳防护等级（IP代码）》及相关修改文件。

[5] Modbus Organization，MODBUS Application Protocol Specification V1.1b3。

[6] 工业企业无组织颗粒物、车间粉尘、激光后向散射烟尘测量及除尘设施运行分析相关技术资料。
