一、项目背景与行业痛点
种子种质资源库是农作物遗传资源长期保存、种质创新、育种研究和生物多样性保护的重要基础设施。与普通商品种子仓库不同，种质资源库的核心目标不是短期库存周转，而是在较长时间尺度内尽可能维持种质材料的遗传完整性、生活力和可利用性，使保存材料在未来仍能够用于种质鉴定、育种创新、科研评价和资源恢复。对于能够耐受干燥并适合低温保存的正常型种子，降低种子含水量并在低温条件下密封保存，是延缓种子代谢和衰老的重要技术路线。低温种质库因此通常设置种子接收、清选、干燥、包装、检测、临时存放、中期保存和长期保存等不同功能区域，各区域承担的任务不同，温湿度控制要求也不应完全相同。
种质资源库环境监测与普通冷库还有明显区别。普通冷库更多关注货物在一定温度范围内的短中期保存，而种质资源库可能要求种子保存数十年甚至更长时间。一次短时间温度偏差可能不会立即表现为肉眼可见的问题，但长期环境波动、频繁温度回升、包装受潮或种子含水量异常可能逐渐影响种子生活力，因此种质库更强调环境长期稳定、历史可追溯和异常事件完整记录。库房空气相对湿度同样需要正确理解。种子经过干燥并采用具有良好水汽阻隔能力的密封包装以后，库房空气相对湿度并不等于包装内部湿度，也不能直接代表种子实际含水量。库房湿度主要反映冷库环境、外界湿空气侵入、除湿能力、结露及包装外部条件；种子含水量仍应采用相应种子水分测定方法进行检测。
因此，“库房温湿度正常”不能自动证明“种子状态正常”。完整种质资源保存体系至少需要同时关注库房环境、种子含水量、包装密封性、发芽率、生活力、活力及繁殖更新情况。环境监测系统提供的是种质保存的重要外部条件数据，而不是种子质量检测的替代系统。低温种质库还存在明显空间温度差异。蒸发器送风附近、库门附近、货架顶部、底部、库房中央和远离制冷设备的位置可能具有不同温度响应。制冷机组启停、化霜、人员出入库以及批量搬运种质材料时，也会造成周期性或瞬态温度变化。如果只依靠制冷控制器自身一个回风温度探头，就可能无法发现货架区域的局部环境异常。
低温库开门时，外部温暖潮湿空气进入低温空间后可能迅速冷却并形成凝露或结霜。长期频繁开门不仅增加制冷负荷，还可能造成库门、蒸发器、货架及包装表面结霜。因此，种质库环境监测应能够识别开门事件、温度回升、湿度突变以及关门以后环境恢复过程。种质材料从-18℃等长期保存环境取出以后，还存在包装表面及种子凝露风险。如果低温密封包装取出后立即打开，周围温暖湿空气可能在低温种子或包装内部表面凝结。重要种质材料的出库操作应按照保存工艺进行温度平衡和防凝露管理，环境监测可以为缓冲间和操作间管理提供数据基础。
需要进一步明确，低温低湿种子库主要适用于能够耐受干燥和低温的正常型种子。部分热带、亚热带植物种子属于顽拗型或具有中间型贮藏特性，不能简单脱水后长期置于-18℃保存。此类资源可能需要种质圃、离体培养、休眠芽、超低温保存或其他专项保存方式，因此“种质资源库”不能全部理解为普通低温种子冷库。
本项目建设种子种质资源库温湿度综合在线监测系统，通过S-GBTH温湿度传感器、S-CJ711智能主机、4G或以太网通信及种质环境管理平台，对长期库、中期库、短期库、临时库、缓冲间和种子干燥区域进行24小时连续监测，实现多点环境采集、本地存储、历史趋势、空间温差、异常持续时间、开门事件分析和制冷设备运行关联，为种质资源长期安全保存提供连续环境数据。
系统总体技术逻辑为：
种质材料类型 → 贮藏特性判断 → 种子清选与干燥 → 水分检测 → 密封包装 → 保存级别确定 → 低温种质库环境监测 → 温湿度稳定性分析 → 制冷除湿状态关联 → 异常预警 → 种子生活力周期检测 → 繁殖更新与长期保存。
二、建设目标与监测目标
1. 建设目标
项目建设目标是在种子种质资源库建立连续、自动、独立、可追溯的温湿度监测体系，使环境管理从制冷控制器显示和人工巡检升级为覆盖不同保存库区、多点测量、长期记录和远程异常预警的数字化环境监测系统。
系统应覆盖长期保存库、中期保存库、短期或临时保存库、缓冲区以及种子干燥和包装操作区域，并根据库房体积、货架布局、蒸发器位置、送回风组织和库门位置合理设置环境测点。
系统应具备实时温湿度、本地数据存储、4G或以太网传输、历史趋势、多点比较、空间温差、环境变化速率、异常持续时间及环境恢复时间分析，并能够根据项目需要采集冷库机组、除湿设备、库门、备用电源等运行状态。
2. 监测目标
长期库和中期库应重点监测保存空间实际温度稳定性，并识别库房最不利位置，而不是仅记录制冷机组回风口温度。
低湿干燥间应重点监测温度和相对湿度稳定性，为种子入库前降低种子含水量提供受控环境，但空气湿度仍不能直接替代种子水分测定。
系统最终应能够回答：哪个库房、哪个位置正在发生温度偏差，异常从什么时候开始、持续多久，是正常制冷周期还是制冷系统异常，开门以后多长时间恢复，库房是否存在长期空间温差，以及一次环境异常可能影响哪些批次和货架位置的种质材料。
三、需求分析
1. 种质资源库不同于普通商品种子仓库
商品种子仓库通常面向一定时间范围内的销售和生产使用，而种质资源库保存的是具有遗传价值的基础材料。环境管理必须服务于长期遗传资源保存，而不能只以是否发生霉变、结露等短期质量问题作为判断标准。
2. 库房空气湿度不能替代种子含水量
对于已经干燥并密封包装的种质种子，包装内部种子含水状态与库房空气RH并不是简单同步关系。良好的水汽阻隔包装本身就应减少外界水汽交换。
因此应明确区分：
库房空气相对湿度 → 描述保存环境及外界水汽条件。
种子含水量 → 描述种子自身实际水分状态。
两者有关联，但不能互相替代。种子含水量应按照相应种子检验方法进行检测。
3. 正常型种子与顽拗型种子不能采用同一种保存方式
正常型种子能够耐受一定程度脱水，适合低温低湿长期保存；顽拗型种子对脱水和低温敏感，强行按照正常型种子降低水分并放入长期低温库，可能直接损害生活力。
因此正式种质库项目应首先完成保存对象的贮藏行为分类。无法采用常规种子低温保存的资源，应根据专业方案采用种质圃、离体保存、休眠芽或超低温等方式。
4. 长期库、中期库和临时库环境应分别管理
不同保存级别承担的任务不同。长期库主要用于战略性长期保存，出入库频率应尽量低；中期库通常承担种质分发、评价和利用材料保存，出入库频率相对较高；短期或临时库则用于新收集材料、中转、待检测或待处理种质。
因此平台不应把全部低温库设置为同一温度模板，而应按照保存级别分别配置监测和报警策略。
5. 低温库环境测点应独立于制冷控制探头
冷库制冷系统的控制探头主要用于压缩机和制冷设备控制，其位置通常服务于设备调节。种质资源环境监测则需要描述种子实际存放区域。
专业项目宜设置相对独立的环境监测传感器，将制冷控制系统数据和独立环境数据分别记录并进行对照。
6. 化霜和制冷周期会造成正常短周期变化
蒸发器化霜、压缩机启停以及风机运行可能形成周期性温度变化。这类变化并不一定代表种质保存事故，但应保留完整原始数据，并根据正常历史基线识别异常幅度和异常持续时间。
7. 库门开启是重要环境扰动事件
低温库门开启后外部热湿空气进入，会造成温度升高、湿度变化及结霜负荷增加。不同开门时间和搬运规模产生的环境扰动明显不同，因此重要种质库可增加门状态监测，使温度曲线与开门事件自动对应。
8. 种子生活力不能由温度曲线直接推算
低温、低水分能够延缓种子衰老，但不同物种、基因型、初始质量、含水量和保存时间存在巨大差异。不能简单建立“温度升高多少度就损失多少发芽率”的通用线性模型。
种质生活力应通过规定的发芽、生活力或活力检测进行评价，环境数据用于解释和预警，而不是代替生物学检测。
四、总体解决方案
种子种质资源库温湿度监测采用“种质保存分区＋低温库多点温湿度感知＋干燥间低湿监测＋现场智能采集＋本地数据存储＋4G/以太网通信＋种质环境平台＋制冷除湿设备状态关联”的总体技术路线。
长期库、中期库、临时库及缓冲区域可以采用S-GBTH温湿度传感器，通过RS485或4～20mA接入S-CJ711智能主机。对于重要长期库，可根据库房尺寸、货架高度及温度分布设置多个独立测点。

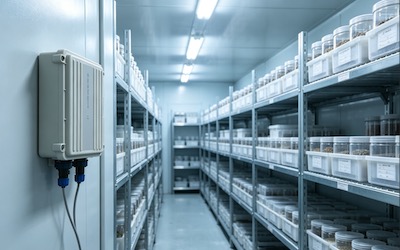

S-CJ711宜安装在库外设备间、操作间或温湿度条件相对适宜的位置，通过RS485连接库内传感器，减少长期低温、结霜和凝露对智能主机运行的影响。
平台建议按照：
种质资源库 → 保存类别 → 长期库/中期库/短期库 → 库房编号 → 货架区域 → 环境监测点
建立空间层级。
进一步与种质资源管理系统融合后，可形成：
种质编号 → 作物种类 → 材料类型 → 种子含水量 → 包装批次 → 保存库房 → 货架位置 → 入库日期 → 环境历史 → 发芽率/生活力检测 → 更新繁殖记录
的数据关系。
总体技术链路为：
S-GBTH温湿度传感器 → S-CJ711智能主机 → 本地Flash → 4G/以太网 → 种质环境平台 → 空间温差/偏差持续时间/开门恢复分析 → 制冷除湿状态关联 → 异常预警 → 种质安全检查 → 环境恢复确认。
五、系统架构设计
系统由环境感知层、现场采集层、边缘数据层、通信网络层、种质环境平台层和种质资源管理应用层组成。
环境感知层负责长期库、中期库、短期库、缓冲间和干燥区域温湿度采集；现场采集层负责多个传感器集中接入；边缘数据层用于网络异常期间继续保存现场数据；通信层通过以太网或4G向平台传输。
环境平台负责实时温湿度、历史曲线、空间差异、设定值偏差、异常持续时间、环境恢复时间和设备在线状态管理。种质资源管理层进一步将环境事件关联到具体库房、货架和种质批次。
重要长期种质库宜保持环境监测系统与冷库自动控制系统在功能上的相对独立。当制冷控制探头、PLC或自动控制系统发生异常时，独立环境监测系统仍应能够提供另一组环境证据。
对于国家级、省级或重要科研种质资源库，可进一步采用双路供电、UPS、备用制冷机组、独立环境报警和远程值守机制，提高长期保存系统的故障容错能力。
六、监测内容与监测方法
1. 长期保存库
长期库通常用于具有重要保存价值、较少直接调出的种质材料，应重点关注低温长期稳定性、最不利温度位置及异常持续时间。
国内国家农作物种质资源保存设施公开运行资料中，长期库采用-18℃±2℃、相对湿度不高于50%的保存条件，可作为理解长期低温种质库环境等级的典型工程参考。正式项目控制值仍应依据NY/T 4152-2022、保存材料特性和项目工艺文件确定。
2. 中期保存库
中期库承担种质材料评价、分发和利用等任务，出入库频率通常高于长期库。国内国家级种质保存设施公开资料中，中期库采用-4℃±2℃、相对湿度不高于50%的条件，可作为工程参考。
由于中期库开门频率较高，除温度绝对值以外，还应重点分析开门后温度恢复时间以及频繁环境波动。
3. 短期及临时存放库
短期或临时库主要承担新收集种质、待检测材料和种质周转。部分国家级种质设施设置约+4℃临时存放库。正式项目可根据种质周转流程确定具体环境。
4. 种子干燥间
种子入长期低温库以前通常需要降低含水量。采用低温低湿干燥工艺的项目，应对干燥间空气温度和相对湿度进行连续监测。
部分种质库采用约15℃、15%RH等级的“双十五”干燥环境，但该数值属于特定种子干燥工艺形式，不应脱离种子类型和工艺要求作为所有种质的统一规定。
5. 包装及操作间
种子完成干燥以后，应尽量减少重新吸湿，再完成称重、分装和密封。包装操作区的温湿度管理应与干燥工艺衔接，避免种子在包装以前长时间暴露于高湿空气。
6. 缓冲间
长期低温库与常温区域之间设置缓冲空间，可以减少开门时热湿空气直接进入核心库房。缓冲间可设置独立温湿度监测点，用于分析人员和种质材料出入库过程。
7. 蒸发器附近
可设置辅助温度监测了解制冷设备附近环境，但传感器不宜直接位于蒸发器高速冷风出口，否则测得的局部低温不能代表种质实际存放区域。
8. 库门及远端区域
库门附近通常最容易受外部热湿空气影响，远离蒸发器的区域则可能成为温度较高点。大型冷库宜通过前期温度分布测试确定长期最不利监测位置。
9. 货架高低位置
库房高度较大或空气循环存在分层时，可分别选择上部、中部和下部货架设置监测点。正式长期测点应依据温度分布验证结果确定，而不宜简单等距安装。
七、技术原理与算法模型
1. 多点温度极值
设第i个环境测点温度为Ti(t)，相对湿度为RHi(t)：
Tmax(t) = max[T1(t)，T2(t)，……，Tn(t)]
Tmin(t) = min[T1(t)，T2(t)，……，Tn(t)]
RHmax(t) = max[RH1(t)，RH2(t)，……，RHn(t)]
低温种质库应重点关注最不利温度位置，而不是多个测点的算术平均温度。
2. 库房空间温差
定义：
ΔTspace = Tmax - Tmin
如果ΔTspace长期扩大，应检查蒸发器、循环风机、货架装载、风道及库内空气组织。
3. 温度设定值偏差
设项目批准的库温设定值为Tset：
ET,i = Ti - Tset
通过各测点相对于设定值的偏差，可以判断某一区域是否长期存在系统性偏高或偏低。
4. 温度变化速率
定义：
VT = [T(t2)-T(t1)]/(t2-t1)
制冷故障初期即使库温尚未超过正式报警值，但多个测点持续快速升温，也可以提前形成趋势预警。
5. 环境超限持续时间
根据项目批准的温度边界，可统计：
Texposure = ΣΔtabnormal
环境偏差的持续时间对于长期种质保存非常重要。一次短时开门造成的温度升高与连续数小时制冷系统故障应采用不同事件等级管理。
6. 累计温度偏差指标
为了比较不同异常事件严重程度，可以定义辅助累计偏差指标：
ET,acc = ∫ max[T(t)-Tlimit，0]dt
该指标可以综合反映温度偏离幅度和持续时间，但只能用于环境事件排序和运维分析，不能直接换算为种子发芽率或保存寿命损失。
7. 开门环境恢复时间
库门关闭以后，可以计算：
Trecovery = tstable - tclose
相同开门时间和装载条件下，如果环境恢复时间逐渐增加，应检查制冷能力、蒸发器结霜、门封、循环风和库房保温性能。
8. 空气露点分析
根据缓冲间和低温库空气温湿度，可以计算空气露点。温暖湿空气进入低温库以后，如果货架、门体、包装等表面温度低于该空气露点，就具有形成凝露或结霜的条件。
9. 种子含水量与库房湿度边界
设种子实际含水量为Mseed，库房空气相对湿度为RHroom：
Mseed ≠ f(RHroom)的简单实时对应关系。
尤其对于密封防潮包装，库房RH变化不能直接用于推算种子当前含水量。种子水分必须通过规范方法检测。
10. 种子生活力趋势
设种质材料第k次检测发芽率为Gk，生活力为Vk，可按照种质编号形成：
环境历史＋种子水分＋Gk＋Vk＋检测日期
的长期数据序列。
只有把环境数据与真实生物学检测结果结合，才能评价长期保存效果，而不能仅凭库温判断种子生活力。
八、系统功能设计
系统应具备长期库、中期库、短期库、缓冲间和干燥区域实时温湿度显示、历史自动记录、多测点比较、最高最低值、空间温差、变化速率、异常持续时间及设备状态管理功能。
平台应允许不同库房建立独立温湿度模板。长期库、中期库、临时库和干燥间不能使用同一组报警参数。
报警宜采用“趋势预警＋控制边界预警＋正式超限＋持续异常＋设备故障”的分级方式。库温尚未超出最终边界但正在持续上升时，可提前通知值守人员检查制冷系统。
平台应支持正常化霜事件识别。正常周期性的化霜温升可以建立历史基线，但原始数据不应删除；如果某次化霜温升幅度或恢复时间明显异常，则应升级为设备检查事件。
系统还应支持库门事件记录，使每次开门开始、关闭以及环境恢复过程均能够在曲线上对应。重要种质库可进一步统计每日开门次数和累计开启时间。
进一步接入种质管理系统以后，可以根据异常发生时间自动筛选当时位于对应库房和货架区域的种质编号，为异常事件后的重点生活力检查提供清单依据。
九、硬件组成与配置方案
1. S-GBTH温湿度传感器
用于长期库、中期库、临时库、缓冲间及种子干燥区域的空气温度和相对湿度连续监测。
2. S-CJ711智能主机
用于多个温湿度传感器集中采集、本地数据存储以及4G或以太网远程通信。低温库项目建议将智能主机安装于库外环境。
3. 库门状态传感器
用于记录低温库开门和关门时间，将温湿度波动与实际人员出入及种质搬运事件自动关联。
4. 制冷设备状态接口
可根据项目采集压缩机、蒸发器风机、化霜、冷凝器、制冷故障等状态，使环境温升能够与制冷设备实际运行情况进行关联。
5. 除湿设备状态接口
种子干燥间及低湿操作区域可接入除湿机运行和故障状态，用于分析低湿环境恢复能力和设备性能变化。
6. UPS和备用电源状态
重要种质资源库可监测UPS、市电、备用发电机或双路供电状态。温湿度环境正常不能替代供电可靠性监测，制冷系统断电事件应作为独立关键报警。
7. 水浸监测
制冷设备、排水及冷凝水系统附近可根据项目设置水浸传感器。空气湿度异常与液态水泄漏属于不同风险，应分别监测。
8. 种子水分和生活力检测设备
种子含水量、发芽率、生活力及活力属于实验室或种质质量检测项目，不由S-GBTH温湿度传感器直接测量，应采用相应标准方法和专业设备。
十、核心设备参数
1. S-GBTH百叶箱型温湿度传感器
温度测量范围：-50～85℃。
相对湿度测量范围：0～100%RH。
温度准确度：±0.1℃。
湿度准确度：±1%RH。
温度分辨率：0.1℃。
湿度分辨率：0.1%RH。
供电：DC 12V或DC 24V，根据具体选型确定。
输出方式：RS485、4～20mA、0～2.5V等方式根据产品配置选择。
数字通信协议：MODBUS-RTU。
默认波特率：9600。
2. S-CJ711智能主机
工作电源：DC 12～24V。
模拟量输入：10路，默认4～20mA。
RS485接口：2路，其中一路可用于外部环境传感器，另一路可用于项目设备扩展。
通信方式：支持4G无线通信及以太网传输。
本地存储：8Mbit Flash。
工作温度：-40～80℃。
工作湿度：0～95%RH。
防护等级：IP65。
3. -18℃长期库应用边界
S-GBTH标称温度测量范围覆盖-18℃长期种质库和-4℃中期种质库，可作为低温库空气环境监测设备使用。但重要长期保存项目宜在实际工作温度点进行校准或比对，确认传感器在-18℃附近的实际测量性能，而不应只依据常温标称准确度进行工程验收。
4. 超低温保存应用边界
S-GBTH最低测量温度为-50℃，因此不适用于-80℃超低温冰箱，更不能用于-196℃液氮保存环境。超低温、液氮及深低温种质保存应采用对应量程和结构的专业低温传感器。
5. 低温库湿度测量边界
低温环境中开门进湿、蒸发器结霜和化霜过程可能导致空气湿度短时间剧烈变化。温湿度探头应避开蒸发器直接送风、化霜水和明显结霜位置，并通过长期趋势判断库房真实湿度状态。
6. 低湿干燥间应用边界
如果项目采用低至15%RH等级的种子干燥环境，建议在目标低湿工作点进行现场比对或专项校准，确认低湿测量性能满足种质工艺要求。
7. 智能主机低温安装边界
虽然S-CJ711工作温度可低至-40℃，但长期低温库还存在凝露、结霜、检修不便等问题。工程上宜将主机布置于库外，通过RS485连接库内传感器，提高维护便利性和系统可靠性。
8. 本地存储边界
S-CJ711配置8Mbit Flash，可为远程网络异常期间现场环境数据保存提供基础。实际保存时间取决于监测点数量、采样频率和记录字段，应通过容量核算和断网测试确定。具体断网后自动补传逻辑应根据项目固件和平台功能进行专项验证。
十一、软件平台与数据展示
软件平台按照种质资源保存中心、保存区域、库房、货架和环境监测点进行分级管理。首页可集中显示长期库、中期库、临时库及干燥区域实时温度、相对湿度、最高温度位置和当前报警。
大型长期库可通过库房平面图显示蒸发器、库门、货架和环境测点位置，使管理人员能够快速发现远端、高位、低位或门区异常，而不是仅面对没有空间关系的传感器编号。
历史曲线可叠加多个温度测点、库门状态、制冷机组状态和化霜事件，帮助管理人员判断一次温度升高究竟属于正常开门、正常化霜还是制冷故障。
平台应按照日、月、年度统计温度最大值、最小值、空间温差、超限次数、超限持续时间及环境恢复时间，为种质库设备运行评估和年度环境报告提供依据。
进一步接入种质资源管理数据库以后，可由种质编号查询实际保存库房和货架，同时调取其保存期间环境历史、种子水分、发芽率和生活力检测记录。
十二、数据分析与智能应用
1. 长期库环境基线
系统通过长期运行建立每个冷库正常制冷周期、化霜周期、空间温差和温度恢复时间基线。以后即使没有发生正式超限，也可以发现制冷能力正在缓慢下降的趋势。
2. 制冷系统性能分析
在相似库房负载和开门条件下，如果压缩机运行时间增加、最低温度达到速度下降或恢复时间明显延长，可以进一步检查制冷剂、蒸发器、冷凝器、风机和保温结构。
3. 化霜周期分析
平台可识别周期性化霜造成的正常温升。长期比较不同化霜事件的最大温升和恢复时间，有助于发现蒸发器结霜严重、化霜控制不合理或制冷性能下降。
4. 开门事件分析
通过门磁和环境曲线可以统计每次开门对库温的影响。频繁开门、长时间开门或大批量种质出入时，可以量化环境恢复时间，并据此优化中期库和长期库操作流程。
5. 库房空间温差分析
长期比较不同货架区域温度，可以识别远端高温区、气流短路或货架阻挡。如果某个位置持续成为最高温点，应重点检查空气组织，而不是仅降低整个冷库设定温度。
6. 干燥间环境稳定性分析
种子干燥过程中可统计低湿环境达到目标所需时间、除湿设备运行时长及不同区域湿度差。如果干燥间平均湿度满足要求但某个货架区域长期偏湿，应首先改善空气循环。
7. 种质环境与生活力关联
种质资源库可以按照种质编号长期保存环境历史，并与周期发芽率、生活力和活力检测结果关联。若某批材料出现生活力下降，可回顾其种子初始质量、含水量、包装、保存时间以及环境异常事件。
环境数据属于原因分析的一部分，不能仅凭某次温度波动直接认定种子生活力下降原因。
8. 异常影响范围快速定位
当某一冷库发生长时间温度异常时，平台可以根据库房和货架位置筛选对应种质批次，形成重点检查对象列表，为后续水分、发芽率或生活力复核提供数据支持。
十三、预警机制与决策支撑
1. 保存级别优先
长期库、中期库、临时库和干燥间应采用不同环境参数。正式报警值应依据NY/T 4152-2022、保存对象和项目批准的设计工艺确定。
2. 长期库典型环境参考
国内国家农作物种质资源保存中心公开运行条件中，长期库采用-18℃±2℃、相对湿度不高于50%，中期库采用-4℃±2℃、相对湿度不高于50%，并设置+4℃临时库。
上述参数可用于方案阶段理解不同保存等级，但不宜脱离具体项目直接作为所有种质资源库的唯一报警参数。
3. 趋势预警
温度仍处于正式允许范围但多个测点持续上升时，可先产生趋势预警，提前检查压缩机、蒸发器、供电和库门状态。
4. 正式温度偏差报警
当监测点超过项目批准的库温控制边界，并达到相应持续时间以后，应产生正式环境报警，同时记录最大偏差和异常持续时间。
5. 多点联合报警
整个冷库多个测点同步升温时，应优先检查公共制冷系统；只有门区升温时应先检查门体和开门事件；只有单个测点异常时，应进行传感器验证和局部环境调查。
6. 电源及制冷设备报警优先
长期库供电中断、压缩机故障或备用机组不能启动属于高优先级事件，即使库内热惰性使温度暂时尚未超过边界，也应立即通知值守人员。
7. 高湿和结霜预警
频繁开门造成库门附近湿度突增并持续出现结霜时，应检查缓冲间、门封、开门管理和除湿能力。温湿度监测可以提供趋势，但实际结霜还应结合现场检查。
8. 推荐处置流程
温度趋势异常 → 验证独立监测数据 → 比较多个库内测点 → 查询库门状态 → 查询压缩机/风机/化霜状态 → 检查市电和备用电源 → 判断正常操作或设备故障 → 控制人员出入 → 启动备用制冷措施 → 持续监测环境恢复 → 确定受影响种质范围 → 必要时增加生活力检测 → 完成异常事件档案。
十四、项目实施方案
1. 种质资源类型调查
实施前应明确保存对象属于粮食作物、经济作物、蔬菜、果树、花卉、牧草、野生植物或其他种质，并判断主要保存材料属于正常型种子、顽拗型种子、中间型种子还是离体材料。
2. 保存工艺调查
应收集长期库、中期库、短期库、干燥间和缓冲间设计条件，明确种子接收、清选、干燥、水分检测、包装、入库、分发和更新繁殖流程。
3. 冷库空间调查
收集库房尺寸、货架高度、蒸发器、送回风、库门、设备机房和种质装载量资料，并识别可能的最高温区域和气流死角。
4. 温度分布验证
长期固定测点确定以前，宜在空载和典型装载状态下进行多位置温度测试，了解库房空间分布。重要种质库还应在制冷周期、化霜及开门等工况下验证温度分布。
5. 长期测点安装
S-GBTH应安装在能够代表种质实际保存环境的位置，避开蒸发器直接冷风、门口瞬时气流、化霜水及容易机械碰撞的位置。
6. 低温施工
进入-18℃等低温库施工应采用适合低温的线缆、固定件和接线防护，并避免破坏冷库保温层和防潮隔汽结构。穿墙线缆位置应做好密封，防止形成新的空气和水汽渗透通道。
7. 主机安装
S-CJ711宜安装在库外操作间或设备区域，使日常维护不需要频繁进入长期库，同时减少低温凝露对通信和电子部件的影响。
8. 网络和供电
重要种质资源库宜通过受控以太网传输，并为环境监测系统配置可靠供电。4G可用于独立远程通信或备用监测，但具体网络架构应按照建设单位信息安全要求确定。
9. 系统调试
项目完成后应开展传感器低温比对、多点一致性、RS485通信、本地存储、网络中断、库门事件、报警和设备状态联调。
10. 项目验收
验收资料宜包括设备清单、库房测点布置图、通信拓扑、低温校准或比对记录、实时数据、历史数据、温度分布测试、断网测试、报警测试以及制冷故障模拟或相应功能验证记录。
十五、运维服务保障
种质资源库温湿度传感器应纳入计量和设备管理体系。长期库环境的重要性高，建议根据项目质量体系制定周期校准、低温工作点比对和设备漂移检查制度。
低温探头应定期检查结霜、凝露、线缆硬化和接头状态。如果传感器因开门进湿形成冰霜，其湿度和温度响应可能在一定时间内受到影响，应在设备恢复后进行数据合理性检查。
S-CJ711智能主机应定期检查供电、RS485、本地Flash及4G或以太网通信。远程平台应明确区分库温异常、传感器异常、主机离线和网络故障。
制冷系统改造、货架重新布局、种质库显著增加装载量或更换蒸发器以后，应重新开展温度分布验证，并重新评价固定监测点是否具有代表性。
建议形成月度和年度种质环境运行报告，统计不同库房最大温度、最低温度、空间温差、报警次数、超限持续时间、开门次数、环境恢复时间及制冷设备异常。
环境运行报告应与种子水分、发芽率、生活力和繁殖更新档案分别保存并建立关联，使设备运维数据真正进入种质资源质量管理体系。
十六、项目优势与方案价值
本方案没有把种质资源库简单理解为普通低温冷库，而是按照“种质材料特性—种子干燥—水分检测—密封包装—低温保存—生活力监测—繁殖更新”的完整种质保护逻辑设计。
方案明确区分库房空气湿度和种子含水量，避免根据库房RH错误判断密封包装内部种子水分；同时明确温度监测不能替代发芽率、生活力和活力检测。
方案还区分正常型种子与顽拗型种子，避免将所有植物遗传资源机械放入-18℃长期库。对于不耐脱水或低温的种质，应选择种质圃、离体或超低温等其他保护技术。
通过多点独立环境监测，可以发现制冷控制器单个回风探头无法识别的远端、高位、低位和门区温度异常；通过门状态和制冷设备数据融合，又可以区分正常开门、正常化霜和真正的冷库故障。
S-GBTH可覆盖-18℃长期库、-4℃中期库、临时库和种子干燥区域的一般温湿度监测，S-CJ711负责多点集中采集、本地存储以及4G或以太网传输；对于-80℃超低温和-196℃液氮保存，则明确采用其他专业低温测量设备。
最终可以形成：
种质编号 → 贮藏类型 → 种子水分 → 包装 → 保存级别 → 库房及货架 → 环境历史 → 异常事件 → 发芽率/生活力 → 繁殖更新 → 长期种质安全
的完整数据链。
十七、应用场景
农作物种质资源长期库温湿度监测：用于国家级、省级及科研机构核心种质长期低温保存。
农作物种质资源中期库环境监测：用于种质评价、育种利用、科研分发和中期保存材料管理。
种质资源短期库及临时库监测：用于新收集种子、待检测资源和入库前种质周转。
种子低温低湿干燥间监测：用于种质种子入库前干燥、含水量控制和包装操作环境管理。
种质库缓冲间温湿度监测：用于减少长期低温库与常温区域之间直接热湿交换。
粮食作物种质资源库监测：用于水稻、小麦、玉米、大豆及其他正常型种子保存。
蔬菜作物种质资源库监测：用于蔬菜种子种质长期、中期及短期保存。
花卉及园艺植物种质保存环境监测：用于适合种子低温保存的花卉及园艺植物种质。
野生植物种子库温湿度监测：用于符合低温干燥保存条件的野生植物种子资源。
农业种质资源综合基因库环境监测：用于低温种子库、DNA样本库、离体库及超低温保存区的分系统综合在线管理，其中不同保存温区应采用相应量程的专业传感器。
十八、效益分析
采用24小时综合在线监测以后，可以连续记录夜间、节假日和无人值守期间的低温种质库状态，减少人工定时巡检无法及时发现制冷故障的问题。
多点温度监测能够发现冷库中央显示正常但远端、顶部、门区或特定货架长期偏高的问题，为蒸发器、循环风和货架布置优化提供数据依据。
门状态与环境曲线关联后，可以量化种质出入库对低温环境的扰动，为长期库减少开门、中期库优化分发流程以及缓冲间运行管理提供依据。
制冷机组和化霜状态接入以后，可以区分正常周期温升和真正设备异常，并通过长期恢复时间变化发现制冷系统性能衰减。
种子干燥区连续低湿监测能够减少仅依靠人工温湿度表导致的工艺盲区，但系统同时保持“空气湿度不等于种子含水量”的技术边界，使环境监测和种子水分检测形成互补。
当种质生活力检查发现异常时，可以查询其长期保存期间温度偏差、开门、制冷故障及其他历史事件，为种质安全评价和是否提前繁殖更新提供客观环境依据。
长期积累以后，可以把库房环境、种子含水量、包装、发芽率、生活力和保存时间建立数据关联，为不同作物种质优化保存和检测周期提供更加可靠的数据基础。
十九、标准规范与政策依据
种子种质资源库涉及农作物种质资源保护、低温种质库建设、种子水分测定、发芽试验、生活力检测和种质资源管理等多个专业。正式项目应按照保存对象和种质库类型选择相应现行标准。
- 《中华人民共和国种子法》及其现行修订内容。
- 《农作物种质资源管理办法》（2022年修订）。
- NY/T 4152-2022《农作物种质资源库建设规范 低温种质库》。
- GB/T 3543.4-2025《农作物种子检验规程 第4部分：播种质量 发芽试验》。
- GB/T 3543.6-2025《农作物种子检验规程 第6部分：播种质量 水分测定》。
- GB/T 3543.9-2025《农作物种子检验规程 第9部分：播种质量 生活力测定》。
- GB/T 3543.10-2025《农作物种子检验规程 第10部分：播种质量 活力测定》。
- GB/T 46206-2025《野生植物种子库 种子采集和信息管理要求》，适用于相应野生植物种子库。
- GB/T 43645-2024《花卉 种质资源库建设与种质资源保存导则》，适用于相应花卉种质资源。
- NY/T 4263-2023《农作物种质资源库操作技术规程 种质圃》，适用于种质圃保存环节。
- 不同作物种质资源保存、鉴定及评价相关现行农业行业标准和地方标准。
- 种质资源库种子接收、干燥、包装、入库、检测、分发、更新繁殖及应急管理制度。
1. 低温种质库建设
NY/T 4152-2022《农作物种质资源库建设规范 低温种质库》是当前农作物低温种质资源库建设的重要农业行业标准，适用于相应低温种质库工程设计和建设。
正式温湿度参数、功能区配置及设备要求应依据该标准和建设单位种质保存工艺确定，而不应只根据普通冷库设计经验进行建设。
2. 国内国家级种质库典型运行条件
国家农作物种质资源保存中心公开资料显示，其长期库运行温度为-18℃±2℃、相对湿度不高于50%；中期库为-4℃±2℃、相对湿度不高于50%；同时设置+4℃临时存放冷库。
这些数据可以作为种质库方案设计阶段理解不同保存等级的典型工程案例，但具体项目仍应依据种质材料和正式建设标准确定。
3. 种子水分测定
GB/T 3543.6-2025已经取代原GB/T 3543.6-1995，种质种子水分检测应按照现行方法实施。库房空气湿度综合在线监测不能取代种子含水量检测。
4. 发芽率与生活力
GB/T 3543.4-2025、GB/T 3543.9-2025和GB/T 3543.10-2025分别提供发芽试验、生活力和活力测定相关方法。种质资源长期保存效果最终应通过相应生物学指标周期验证。
5. 野生植物种子资源
GB/T 46206-2025已经自2026年2月1日起实施，适用于野生植物种子库种子采集和信息管理。野生植物种质资源项目除保存环境外，还应保持完整的采集地、种群、批次及种质信息。
6. 花卉种质资源
GB/T 43645-2024适用于花卉种质资源库建设与种质资源保存。花卉种质可能同时采用种子、活体、离体及其他保存方式，应根据实际繁殖材料特性选择保存体系。
7. 保存方式选择原则
种质资源保存宜遵循“材料类型识别—贮藏特性判断—种子干燥能力确认—保存期限确定—保存方式选择—环境监测—生活力周期验证”的原则。
正常型种子适合低温干燥保存并不意味着所有种质材料均适用；顽拗型种子、无性繁殖资源和特殊遗传材料应采用相应专业保存方式。
二十、成功案例
以下为典型应用案例（示例），用于说明种子种质资源库温湿度综合在线监测的实际工程逻辑。如没有对应真实客户项目，对外发布时应保留“典型应用案例（示例）”说明。
案例一：制冷控制器正常但货架远端温度持续偏高
某种质资源长期库原有制冷系统回风温度显示，长期处于设定范围。增加独立多点温度监测以后发现，远离蒸发器的一组高位货架温度长期高于其他区域。
现场进一步检查发现种质包装及货架布局对空气循环造成一定阻挡。
重新调整装载方式和循环风以后，库房空间温差明显降低。
该案例说明冷库控制探头正常不能自动证明每一个种质货架区域温度均一致。
案例二：频繁开门造成中期库环境恢复时间不断增加
某中期库承担大量科研种质分发任务，工作日上午出入库频繁。环境平台接入门状态以后发现，多次短时间开门叠加使库温长期处于恢复过程。
项目通过提前集中准备分发材料、优化取样批次和利用缓冲区减少直接开门时间以后，库房每日温度波动明显下降。
该案例说明中期种质库不仅需要关注制冷能力，也需要优化种质操作流程。
案例三：正常化霜温升被误认为冷库故障
某长期库运行初期，每到固定时间平台都会出现轻微温度上升。通过叠加蒸发器化霜状态后发现，该变化具有稳定周期，并能够在规定时间内恢复。
系统随后建立正常化霜环境基线，同时保留原始数据。当后续某次化霜后恢复时间明显延长时，再升级为设备检查事件。
该案例说明种质库报警系统需要理解制冷设备工况，而不能只设置简单瞬时上下限。
案例四：干燥间空气湿度合格但种子不能直接判定达到入库水分
某种质库种子在低湿干燥环境中处理，干燥间相对湿度已经长期保持稳定。
工作人员仍按照种子水分测定程序抽样检测，而没有直接根据房间湿度判定种子已经达到入库要求。
部分大粒种子实际达到稳定含水状态所需时间明显长于小粒种子，因此项目根据实测水分调整干燥周期。
该案例说明“干燥环境合格”和“种子含水量合格”属于两个不同判定层级。
案例五：长期库制冷异常后快速定位受影响种质
某长期库夜间发生制冷设备异常，多个独立温度测点同步缓慢升温。环境平台在正式高温边界以前根据持续温升趋势发出预警，值班人员及时启动备用制冷措施。
事件结束后，平台根据异常时间、库房和货架区域筛选相关种质编号，并将事件记录纳入后续生活力复核计划。
该案例说明种质环境系统真正价值不仅是发报警，还在于形成“环境异常—种质批次—后续质量验证”的闭环。
案例六：顽拗型种子避免错误进入-18℃长期库
某资源收集项目获得多种植物繁殖材料。入库前按照种质材料特性进行分类，其中部分种子不适合常规干燥低温长期保存。
项目没有为了统一管理而将全部材料直接放入-18℃冷库，而是根据资源特性分别采用种质圃、离体或其他专项保存方式。
该案例说明种质资源保护首先是保存生物学问题，其次才是低温环境控制问题。环境监测系统必须服务正确的保存技术路线。
二十一、参考文献
- S-GBTH百叶箱型温湿度传感器产品说明书及技术资料。
- S-CJ711防水智能主机产品说明书及技术资料。
- 《中华人民共和国种子法》。
- 《农作物种质资源管理办法》（2022年修订）。
- NY/T 4152-2022《农作物种质资源库建设规范 低温种质库》。
- GB/T 3543.4-2025《农作物种子检验规程 第4部分：播种质量 发芽试验》。
- GB/T 3543.6-2025《农作物种子检验规程 第6部分：播种质量 水分测定》。
- GB/T 3543.9-2025《农作物种子检验规程 第9部分：播种质量 生活力测定》。
- GB/T 3543.10-2025《农作物种子检验规程 第10部分：播种质量 活力测定》。
- GB/T 46206-2025《野生植物种子库 种子采集和信息管理要求》。
- GB/T 43645-2024《花卉 种质资源库建设与种质资源保存导则》。
- NY/T 4263-2023《农作物种质资源库操作技术规程 种质圃》。
- 国家农作物种质资源保存中心种质保存设施公开技术资料。
- 不同作物种质资源收集、鉴定、保存、繁殖更新相关现行国家、行业及地方技术标准。
- 种质资源库种子接收、干燥、检测、包装、入库、分发、生活力检测和应急处置管理文件。
本方案适用于国家农作物种质资源库、省级农作物种质资源库、农业科研院所种质库、农业高校种质资源库、种业企业种质库、粮食作物种质库、蔬菜种质库、花卉种质库、野生植物种子库、长期低温种质库、中期种质库、种子干燥间以及农业种质资源综合基因库等场所。
种子种质资源库温湿度监测真正需要解决的，并不是简单知道“冷库现在多少度、多少湿度”，而是持续证明种质材料在数十年保存周期内所经历的环境是否稳定，及时发现制冷、化霜、开门、空气循环和低湿干燥过程中的异常，并能够将环境事件追溯到具体种质编号、保存位置和后续生活力检测。
S-GBTH温湿度传感器可以承担-18℃长期种质库、-4℃中期种质库、临时库、缓冲间及种子干燥区域的一般温湿度监测，S-CJ711智能主机负责多点自动采集、本地存储以及4G或以太网通信；进一步与库门、制冷、除湿、供电及种质资源管理系统融合后，可构建“种质材料—水分检测—密封包装—保存库房—环境历史—异常事件—生活力检测—繁殖更新—长期遗传资源安全”的种质资源库综合在线监测体系。
