一、项目背景与行业痛点
地铁车站和区间隧道内部设置有通信、信号、综合监控、环境与设备监控、自动售检票、供电、低压配电、消防、通风空调、给排水、应急电源等大量机电和弱电设备。相关设备长期处于地下或半地下环境，具有连续运行、设备密集、无人值守时间长、故障影响范围大和维护窗口有限等特点，其运行环境直接关系轨道交通系统的可靠性和运营安全。与普通建筑设备间相比，地铁地下设备环境具有更加明显的水热耦合特征。地下结构与土体接触面积大，围护结构温度变化相对缓慢；站厅、站台、隧道和出入口又不断与室外空气发生交换。当夏季高温高湿空气进入温度较低的地下空间后，即使相对湿度尚未达到100%，只要设备外壳、墙面、冷水管或金属构件表面温度低于空气露点，就可能出现凝露。因此，地铁设备间环境管理不能只设置一个“湿度高报警”。对于通信设备、信号系统、服务器、交换机、控制器、继电器、低压电器和其他电子设备而言，真正需要防范的是高温、持续高湿、结露、渗漏水、粉尘以及局部散热不良等多因素共同造成的设备运行风险。
地下车站还存在明显的功能区差异。通信、信号和综合监控设备室通常设备密集、显热负荷较大，对温度稳定和避免凝露更加敏感；配电、变电设备间除了环境温湿度外，还需关注柜内微环境、绝缘状态和电气接点温度；UPS及蓄电池间需要区分房间空气温度和电池本体温度；泵房及给排水设备间则更加容易受到渗水、冷凝水和高湿环境影响。区间隧道的环境条件又不同于车站设备间。列车运行产生的活塞风、设备散热、地下水渗漏、季节性空气交换以及隧道通风都会造成空气温湿度持续变化。轨旁通信、信号和其他设备可能同时受到潮湿、灰尘、列车运行气流及水滴影响。因此，隧道环境设备选型和安装方式应结合实际设备环境等级和防护条件确定。地铁环境控制还存在一个常见误区：房间温湿度正常并不能证明机柜内部环境正常。高功率通信设备、服务器、UPS和电源模块在机柜内部持续发热，如果机柜风道阻塞、过滤网积尘、风扇故障或者柜门通风条件发生变化，可能出现房间温度正常但柜内局部过热。
反过来，房间空气湿度较高也不一定立即形成设备凝露。凝露是否发生取决于空气露点与设备表面温度之间的关系。因此，对于冷水管附近、地下外墙附近、风管及金属设备表面等容易形成低表面温度的位置，可结合表面温度和空气露点建立更加合理的凝露风险监测。温湿度综合在线监测也不能替代其他轨道交通专业监测。房间温度正常不能证明高压柜触头、母排、变压器或UPS功率器件温度正常；空气湿度正常不能证明地下结构没有渗漏水；环境温湿度也不能代替烟感、火灾报警、SF6、氢气、氧气、有害气体或水浸监测。不同风险应由相应专业系统分别感知，再根据项目需要在综合监控平台进行关联。
本项目建设地铁车站隧道设备间温湿度综合在线监测系统，通过S-GBTH温湿度传感器、S-CJ711智能主机、4G或以太网通信及车站环境监测平台，对车站通信信号设备室、综合监控设备室、低压配电设备间、UPS相关设备区域、泵房及区间设备空间进行连续监测，并根据工程接口条件接入BAS或综合监控系统，实现环境自动采集、本地存储、趋势分析、凝露风险判断、异常预警和运维辅助。
系统总体技术逻辑为：
地下外部气候/隧道环境 → 车站通风空调 → 设备间空气温湿度 → 设备散热与表面温度 → 空气露点 → 凝露风险 → 机柜及设备运行状态 → 环境异常预警 → HVAC/除湿/通风/排水处置 → 环境恢复 → 设备运维闭环。
二、建设目标与监测目标
1. 建设目标
项目建设目标是在地铁车站和区间关键设备环境建立连续、自动、可追溯的温湿度监测体系，将传统依赖空调控制器、现场巡视和单点温湿度表的管理方式升级为覆盖重点设备间、关键空间和无人值守时段的综合在线监测。
系统应根据不同设备专业、房间面积、设备发热量、送回风位置、机柜布局、地下外墙、门体及渗漏风险确定监测点，并根据项目实际需要设置房间级测点、局部设备区测点及凝露风险辅助测点。
系统应实现温度、相对湿度、本地数据存储、历史曲线、多测点比较、空间温差、变化速率、异常持续时间、露点及环境恢复时间分析，并具备与车站BAS、综合监控或运营维护平台进行数据接口集成的能力。
2. 监测目标
主要监测对象是车站和隧道机电设备实际运行空间的空气温湿度，重点掌握通信、信号、综合监控、配电及其他重要设备所在区域的环境状态。
对于容易凝露的区域，应进一步结合空气露点和关键表面温度判断凝露条件，而不宜只设置相对湿度单参数报警。
对于设备散热较大的房间，应判断空调或通风设备停机后温度上升速度，以及环境恢复时间是否发生明显变化。
系统最终应能够回答：哪个车站、哪个设备房、哪个区域环境异常，异常从什么时候开始、持续多久，是否与空调停机、隧道高湿空气进入、渗漏水或设备热负荷有关，以及环境恢复以后是否仍存在持续凝露风险。
三、需求分析
1. 不同设备房不能采用统一温湿度参数
通信设备室、信号设备室、综合监控设备室、低压配电室、UPS设备间、蓄电池间、泵房以及隧道设备间的设备类型和环境适应能力不同。
正式控制和报警参数应按照：
设备专业 → 设备技术条件 → 车站设计要求 → HVAC设计参数 → 运营管理要求
分别确定，不宜为整个地铁车站设置一套统一温湿度阈值。
2. 房间空气温度不能替代设备内部温度
通信交换机、服务器、UPS、电源模块、变频器和配电设备内部均可能产生明显热量。房间温度正常并不能证明设备内部核心元件温度正常。
因此应明确区分：
房间空气温度 → 设备所处外部运行环境。
机柜内部温度 → 设备局部散热环境。
元器件温度 → 电源模块、触头、母排、功率器件等实际热状态。
三者具有联系，但不能相互替代。
3. 高湿与凝露必须区分
空气相对湿度较高意味着空气接近饱和状态，但凝露是否发生还取决于表面温度。当金属设备、墙面、管路或其他表面温度低于空气露点时，即使RH尚未达到100%，也可能出现水汽凝结。
因此地下设备间应重点关注“空气露点＋低温表面”组合风险。
4. 空气湿度不能替代渗漏水监测
地铁地下结构可能发生墙面渗漏、施工缝渗水、设备管线孔洞进水、空调冷凝水排放异常等问题。
空气RH升高可以作为潮湿环境线索，但无法确定是否已经出现液态水。重要设备间仍应根据风险配置水浸、积水或排水设施状态监测。
5. 隧道环境与设备间环境必须分开管理
区间隧道受到列车活塞风和运营通风影响，其温湿度变化频率和空气速度通常高于封闭设备间。
设备房采用的温湿度控制目标不能直接作为整个区间隧道的控制标准；隧道内设备应按照相应轨道交通设备环境条件和制造商技术要求选型。
6. 蓄电池间房间温度不能替代电池温度
UPS蓄电池、通信电源蓄电池等设备的寿命和性能与温度密切相关，但房间温度只是其外部环境。电池单体或电池组实际温度可能受到充放电、电池内阻、通风及安装位置影响。
高要求项目应结合电池管理或专用监测系统获取电池本体数据。
7. 配电设备间温湿度不能替代电气热点监测
低压柜、高压柜、变压器及其他供电设备发生接点松动或负载异常时，可能产生局部热点，而房间空气温度变化并不明显。
因此温湿度系统主要负责环境条件监测，电气接点温度、局部放电及设备绝缘状态仍应由专业系统监测。
8. BAS控制测点和独立环境监测测点具有不同作用
车站BAS中的温度或湿度点可能主要服务空调和风机控制，而设备环境监测的目标是验证设备实际运行环境。
两类数据可以集成到同一平台，但测点位置、功能和质量要求不宜完全等同。
四、总体解决方案
地铁车站隧道设备间温湿度监测采用“车站设备房分区监测＋隧道关键环境监测＋露点及凝露风险分析＋现场智能采集＋本地存储＋以太网/4G通信＋BAS/综合监控接口”的总体技术路线。
通信设备室、信号设备室、综合监控设备室、弱电设备间、配电设备间以及其他一般设备空间可以采用S-GBTH温湿度传感器，通过RS485或4～20mA方式接入S-CJ711智能主机。
设备间内部如果存在大型机柜、高热负荷区域或明显空间温差，可以设置多个测点；对于容易凝露的冷水管、地下外墙、金属柜体等位置，可根据项目增加表面温度传感器，用于计算露点安全裕量。
对于区间隧道及轨旁环境，应根据水汽、粉尘、活塞风、设备安装箱体和直接水滴影响评价传感器及安装结构。必要时通过防护罩、设备箱或适合轨旁环境的专用传感器实施监测。
平台建议按照：
线路 → 车站/区间 → 专业系统 → 设备房/设备区 → 机柜/设备 → 环境监测点
建立数据层级。
进一步可以形成：
室外/隧道环境 → 车站设备房温湿度 → HVAC运行 → 机柜局部温度 → 露点与凝露风险 → 水浸 → 设备告警 → 运维工单
的关联数据体系。
总体技术链路为：
S-GBTH温湿度传感器 → S-CJ711智能主机 → 本地Flash → 以太网/4G → 环境监测平台/BAS/综合监控 → 温湿度趋势与凝露分析 → 异常报警 → HVAC/除湿/排水/设备巡检 → 环境恢复确认。
五、系统架构设计
系统由环境感知层、现场采集层、边缘数据层、通信网络层、车站监控平台层和运营维护应用层组成。
环境感知层负责设备房空气温湿度，并可扩展表面温度、水浸、门状态和其他环境参数；现场采集层通过S-CJ711对多个传感器集中采集；边缘数据层为车站网络或上位平台通信异常期间继续记录现场数据提供基础。
通信网络可根据地铁专用通信网络和建设单位信息安全要求采用以太网接入。4G可用于独立改造、临时监测或具备相应安全条件的应用，不宜在未经过运营单位网络安全审查的情况下直接接入轨道交通生产控制网络。
车站级环境数据可根据接口条件上传至BAS或综合监控系统。系统集成应明确数据点表、通信协议、时间同步、报警级别、网络区域和信息安全边界。
运营维护层负责跨车站环境趋势比较、设备房异常统计、环境与机电故障关联和维护记录管理，使温湿度数据从单纯报警点扩展为设备运行环境历史。
六、监测内容与监测方法
1. 通信设备室
通信服务器、交换机、传输设备、电源设备及其他电子设备长期连续运行，设备房应重点监测空气温度、相对湿度及空调运行状态。
设备密集或机柜热负荷较高时，可在进风区域和代表性机柜附近设置辅助温度测点，判断局部散热情况。
2. 信号设备室
信号系统对运行可靠性要求高，应重点避免高温、凝露、渗漏水和长期高湿环境。房间温湿度可作为信号设备运行环境的重要背景数据，但不能替代信号设备自身故障诊断。
3. 综合监控及BAS设备室
服务器、控制器、网络交换机、工作站和接口设备会产生持续热负荷。可通过多点环境监测判断空调停机或局部气流不足造成的温升。
4. AFC及弱电设备间
自动售检票及其他弱电设备区域应根据设备制造商和轨道交通设计要求控制环境，特别关注地下高湿空气、冷凝水及设备密集造成的散热问题。
5. 低压配电设备间
低压柜和控制柜设备间应监测房间空气温湿度，并根据需要监测柜内环境。柜内凝露与空气湿度、柜体温度及停运后的冷却过程有关。
环境温湿度不能替代母排、断路器连接点和电缆接头的专业温度监测。
6. 变电及供电设备区域
牵引和动力供电相关设备运行环境应按照相应供电系统技术标准和设备厂家要求实施监控。房间温湿度主要用于掌握外部环境，不用于判断变压器内部、电缆接头或高压设备本体温度。
7. UPS及蓄电池区域
UPS功率设备和蓄电池环境应重点关注持续温度和通风情况。对于特定类型电池，还可能需要独立的电池温度、气体及状态监测。
温湿度系统不能替代电池管理系统、电池内阻测试和相应通风安全设施。
8. 通风空调机房
机房温湿度可以用于了解设备外部运行环境，并结合冷水管、冷凝水盘和风管表面温度分析凝露风险。
空调设备运行状态、冷冻水参数、风量和过滤器压差仍属于独立的暖通设备运行数据。
9. 给排水泵房
泵房容易受到渗漏水、冷凝和设备散热影响。除温湿度外，宜根据实际风险配置水浸、集水坑液位和排水泵状态监测。
10. 区间隧道及轨旁设备区域
隧道环境监测应考虑列车活塞风、设备散热、地下水、粉尘和季节性温湿变化。测点应避免直接水流冲击和可能遭受车辆、检修作业机械碰撞的位置。
七、技术原理与算法模型
1. 多点环境极值
设同一设备房第i个监测点温度为Ti(t)，相对湿度为RHi(t)：
Tmax(t) = max[T1(t)，T2(t)，……，Tn(t)]
Tmin(t) = min[T1(t)，T2(t)，……，Tn(t)]
RHmax(t) = max[RH1(t)，RH2(t)，……，RHn(t)]
设备房环境评价应关注实际设备区域的最不利环境，而不宜只使用多个测点平均值。
2. 空间温湿度差
定义：
ΔTspace = Tmax - Tmin
ΔRHspace = RHmax - RHmin
空间差长期增加时，应检查空调送回风、机柜阻挡、设备热负荷和房门状态。
3. 温度变化速率
定义：
VT = [T(t2)-T(t1)]/(t2-t1)
设备房空调突然停止后，温升速度往往比最终最高温度更早反映环境风险。对于通信和服务器设备密集房间，可利用温升速率实现提前预警。
4. 湿度变化速率
定义：
VRH = [RH(t2)-RH(t1)]/(t2-t1)
地下高湿空气快速进入设备房、空调除湿停止或渗漏水发生时，RH变化速率可能明显异常。
5. 空气露点
根据空气温度T和相对湿度RH，可以采用Magnus近似公式计算空气露点：
γ = ln(RH/100) + aT/(b+T)
Tdew = bγ/(a-γ)
其中a、b根据采用公式的适用温度范围选取。
6. 凝露安全裕量
测得关键设备或表面温度Ts后，可定义：
ΔTdew = Ts - Tdew
当ΔTdew逐渐接近0℃时，说明表面正在接近凝露条件；当Ts低于空气露点时，从热湿物理条件上已经具备形成凝露的可能。
正式预警裕量应根据传感器测量不确定度、设备重要程度和项目运营策略确定，不宜使用统一固定值。
7. 设备房与隧道环境差
如果同时监测隧道环境和设备房环境，可以计算：
ΔTroom-tunnel = Troom - Ttunnel
ΔAHroom-tunnel = AHroom - AHtunnel
其中AH为空气绝对含湿量。相对湿度受温度影响明显，在分析隧道高湿空气进入设备房时，绝对含湿量或露点有时比单纯RH更容易判断真实水汽变化。
8. HVAC环境恢复时间
空调或除湿设备投入以后，可计算：
Trecovery = tstable - taction
在相似设备热负荷下，如果环境恢复时间持续增加，可进一步检查空调制冷、除湿、过滤器、风量和空气组织。
9. 设备房显热响应
设备房空气温度可概念性表示为：
Troom = f(Qequipment，QHVAC，Tout，AirExchange，Time)
其中Qequipment为通信、电源、服务器等设备散热，QHVAC为环境控制系统提供的冷量。
因此新增机柜、服务器或电源设备后，应重新评价原有HVAC能力。
10. 多点联合故障判断
多个设备房同步温升时，可检查公共冷源或车站空调系统；只有一个设备房持续升温时，应优先检查该房间末端设备；湿度快速增加同时水浸报警时应重点排查渗漏水；湿度升高但无水浸，且与隧道露点变化同步时，可进一步分析空气交换和除湿能力。
八、系统功能设计
系统应具备车站和隧道关键区域实时温湿度显示、历史自动记录、多点曲线比较、最高最低值、空间差异、变化速率、露点、凝露风险及设备在线状态管理功能。
平台应支持不同专业设备房建立不同环境模板。通信、信号、供电、UPS、泵房和隧道设备区域不应采用完全相同的报警值。
报警宜采用趋势预警、环境正式超限、凝露风险、持续异常和传感器/通信设备故障等不同级别。
平台应支持房间空气温湿度与空调运行状态同屏显示。当房间温度持续升高时，可直接查看空调是否运行，减少运维人员跨系统查询时间。
配置表面温度以后，可在平台显示空气温度、RH、露点、表面温度和露点安全裕量，使“高湿报警”升级为更加符合地下工程特点的凝露风险判断。
平台还可将水浸、门状态、设备报警和温湿度数据关联。当出现环境异常时，可以判断是否同时发生开门、渗水、HVAC停机或设备负载异常。
进一步与综合监控系统对接后，可由车站控制室或运营控制中心集中查看设备房环境，但具体控制权限、报警确认和联动功能应按照轨道交通系统设计和运营管理制度确定。
九、硬件组成与配置方案
1. S-GBTH温湿度传感器
用于通信信号设备室、弱电设备间、综合监控设备室、配电设备间及其他一般设备房空气温度和相对湿度监测。
2. S-CJ711智能主机
用于多个温湿度及兼容环境传感器集中采集、本地数据存储以及4G或以太网通信。
3. 表面温度传感器
用于地下外墙、冷水管、金属柜体或其他容易低于空气露点的表面温度监测，与空气温湿度共同计算凝露风险。
4. 水浸传感器
用于通信、信号、配电及其他重要设备房地面或易渗水区域，识别液态水进入。水浸与空气湿度属于不同风险，应独立监测。
5. 门状态传感器
用于记录重要设备房门体开启状态，分析维护作业、空气交换与温湿度变化之间的关系。
6. HVAC设备状态接口
可根据项目接口采集空调机组、精密空调、风机及除湿设备的运行和故障状态，实现环境数据与控制设备运行的关联。
7. 机柜内部温度探头
对于服务器、通信和电源机柜，可根据项目需要配置尺寸合适的机柜级温度传感器。S-GBTH更适合房间一般空气环境，不宜强行安装于狭小机柜内部。
8. 专业电气设备温度监测
高低压电气接点、母排、电缆接头和其他关键电气位置应采用适用于电气安全环境的专业温度监测系统，不能使用房间温湿度传感器替代。
十、核心设备参数
1. S-GBTH百叶箱型温湿度传感器
温度测量范围：-50～85℃。
相对湿度测量范围：0～100%RH。
温度准确度：±0.1℃。
湿度准确度：±1%RH。
温度分辨率：0.1℃。
湿度分辨率：0.1%RH。
供电：DC 12V或DC 24V，根据具体选型确定。
输出方式：4～20mA、0～2.5V、RS485等方式可选。
数字通信协议：MODBUS-RTU。
默认波特率：9600。
2. S-CJ711智能主机
工作电源：DC 12～24V。
模拟量输入：10路，默认4～20mA。
RS485接口：2路，其中一路可用于外部环境传感器，另一路可用于项目设备扩展。
通信方式：支持4G无线通信及以太网传输，可根据地铁项目网络架构选用和配置。
本地存储：8Mbit Flash。
工作温度：-40～80℃。
工作湿度：0～95%RH。
防护等级：IP65。
3. 隧道安装应用边界
S-GBTH用于开放式区间隧道时，应结合列车活塞风、灰尘、渗水、直接水滴、机械冲击和维护条件专项确认安装结构。测量范围满足不等于设备无需环境防护。
4. 主机安装边界
S-CJ711防护等级为IP65，但不意味着可以直接安装于长期积水、持续冲淋或可能被地下水淹没的位置。车站及隧道使用宜结合防护箱、安装高度和现场防水设计。
5. 配电及高压环境应用边界
传感器和主机安装不得影响电气设备安全距离、检修通道、柜门开启、接地及其他轨道交通电气安全要求。高压柜内部是否允许增加设备，应取得相应设备厂家和专业设计单位确认。
6. 防火与材料边界
轨道交通工程对线缆、安装材料和设备防火性能具有专门要求。实际项目中传感器线缆、防护箱及安装辅材应按照地铁建设和运营单位的材料准入、防火及低烟无卤等相关要求进行选型。
7. 本地存储边界
S-CJ711配置8Mbit Flash，可为上位网络通信异常期间现场数据保存提供基础。实际可保存时间取决于测点数量、采样周期和记录结构，应进行容量核算；断网后自动补传机制应根据实际固件和项目平台进行测试确认。
十一、软件平台与数据展示
软件平台可以按照线路、车站、区间、专业系统、设备房和环境监测点进行分级管理。车站级页面集中显示通信、信号、综合监控、供电及其他关键设备房实时温湿度和报警状态。
车站平面图可标识设备房、空调设备、温湿度传感器及水浸点位置，使运营人员快速判断异常发生位置。
设备房页面可同步显示房间温度、RH、露点、关键表面温度和凝露安全裕量。相比单纯显示RH，这种方式能够更直观反映地下环境真正的凝露风险。
历史曲线可以叠加温湿度、HVAC运行、水浸和门状态。例如设备房温度上升与精密空调故障时间一致时，可以快速定位环境异常原因。
平台应支持同一车站不同设备房横向比较，也可比较同一线路多个车站相同类型通信或信号设备室的运行环境。
进一步与综合监控系统集成以后，可按照车站运营权限集中显示报警，但环境数据是否直接参与控制联动应由BAS和综合监控专业设计确定。
十二、数据分析与智能应用
1. 空调故障提前识别
通信或服务器设备房空调停止以后，设备仍持续释放热量。平台可以利用多个测点持续温升速率，在达到正式高温报警以前产生趋势提示。
2. 地下凝露风险分析
夏季高湿空气进入地下车站以后，可通过空气露点和地下墙体、冷水管或设备表面温度进行比较。当露点逐渐接近表面温度时，可提前检查除湿、空气组织和冷表面保温情况。
3. 高湿空气侵入分析
如果设备房RH突然增加，可结合隧道或相邻公共区露点、门状态和通风设备判断是否存在高湿空气进入，而不只是简单认定为空调除湿故障。
4. 渗漏水辅助诊断
某设备房RH持续上升，同时局部水浸报警或墙体表面长期低温高湿时，应重点检查地下结构渗漏和排水系统。
如果只有湿度升高而没有水浸，则应继续结合空气交换和除湿能力分析。
5. 设备房热负荷变化分析
新增服务器、交换机、UPS或其他设备以后，可比较改造前后的室温、空间温差和空调运行时间。如果相同空调条件下环境恢复明显变慢，应重新评价冷量。
6. 机柜局部过热分析
房间级温度正常而机柜进风或柜内温度持续上升时，应检查机柜风扇、滤网、气流短路和设备负载，而不是单纯继续降低整个设备房温度。
7. 多车站同类设备房比较
同一线路多个车站的通信、信号设备室可按照相同指标横向比较。某车站长期具有更高温度、更高露点或更大的空间差异时，可优先开展环境设备维护。
8. HVAC性能趋势分析
在相近设备负荷和季节条件下，如果空调启动后环境恢复时间逐年延长，可以提前检查过滤器、制冷系统、换热器及风量。
9. 环境与设备故障关联
长期将温湿度与通信、信号、供电和控制设备报警时间进行关联，可以分析部分设备异常是否频繁出现在高温、高湿或凝露风险时段。
这种相关关系可用于运维排查，但不能仅凭统计关联直接认定环境因素就是设备故障的唯一原因。
十三、预警机制与决策支撑
1. 设备技术条件优先
正式温湿度报警范围应根据地铁专业设计、设备制造商允许环境条件、运营管理制度及项目批准参数确定。
通信、信号、供电、UPS、泵房和隧道设备不宜采用完全相同的环境阈值。
2. 高温趋势预警
设备房温度尚未达到设备允许上限但持续快速上升时，可提前提示检查空调和设备负荷，使运营人员拥有处置时间。
3. 高湿趋势预警
RH持续增加时，可结合空气露点判断实际水汽状态，并进一步查询空调除湿、隧道环境和门状态。
4. 凝露风险预警
相比单纯采用RH上限，更重要的是监测：
ΔTdew = Ts - Tdew
当表面温度逐步接近空气露点时，可提前形成凝露风险提示。报警裕量应通过项目风险和测量不确定度确定。
5. 水浸独立报警
设备房出现水浸时应按照液态水进入的风险等级独立报警。即使房间RH并不高，也不能降低水浸报警等级。
6. 设备温度独立报警
电气触头、机柜内部、电池或其他设备本体温度应使用对应专业监测系统判断。房间温度正常不能解除设备自身高温报警。
7. 通信中断报警
传感器故障、主机离线和网络通信异常应与真实环境超限分开报警，避免值班人员将“没有数据”误认为“环境正常”。
8. 推荐处置流程
温湿度趋势异常 → 验证其他环境测点 → 查询HVAC状态 → 查看门状态及相邻隧道环境 → 计算露点和凝露风险 → 查询水浸 → 检查设备房局部环境 → 判断空调、渗漏或设备热负荷问题 → 实施处置 → 持续观察环境恢复 → 检查关键设备状态 → 完成运维记录。
十四、项目实施方案
1. 专业设备调查
实施前应明确车站通信、信号、综合监控、AFC、供电、UPS、给排水和通风空调等设备房数量，以及各房间主要设备和制造商环境要求。
2. 房间环境调查
收集地下层数、设备房面积、外墙位置、送回风、门体、冷水管、排水和既有渗漏记录，识别高湿和凝露风险点。
3. 隧道环境调查
区间项目应调查隧道通风方式、列车运行气流、渗漏水、冲洗维护、设备箱位置和检修作业条件。
4. 环境分布测试
对于设备密集或重要房间，可在典型设备负载条件下开展多点温湿度测试，识别空调近端、远端、设备背面、外墙及其他局部差异。
5. S-GBTH安装
传感器应安装在能够代表设备运行空气环境的位置，避开空调直接送风、设备散热出口、冷水管直接辐射、门口及可能发生水滴冲淋的位置。
6. 凝露监测点安装
发现地下外墙、冷水管或金属构件存在历史凝露时，可增加表面温度监测。测点应选择实际容易形成最低表面温度的代表位置。

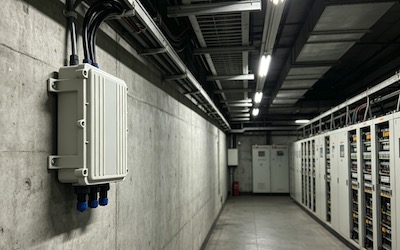

7. S-CJ711安装
主机宜安装于设备房受保护区域、弱电箱或合适防护柜内，避免直接接触地下渗水、冲洗水和明显凝露。
8. 通信及系统接口
新建项目宜根据综合监控和BAS专业统一规划通信接口；既有线改造项目应充分考虑运营网络安全、地址规划、时间同步和施工窗口。
9. 轨道交通施工要求
区间隧道施工应遵守运营安全和施工管理制度，设备及线缆不得侵入设备限界，不得影响疏散、检修、电缆支架和其他既有专业设施。
10. 系统联调
安装完成以后应开展温湿度现场比对、RS485通信、本地数据存储、上位通信、断网、报警及历史查询测试，并根据条件模拟空调停机或其他环境变化验证报警逻辑。
十五、运维服务保障
地铁设备房温湿度传感器应纳入车站机电或相应专业设备维护体系，建立设备编号、安装位置、校准或比对记录和维护档案。
S-GBTH百叶结构应定期检查灰尘和堵塞情况。隧道及设备机房环境可能存在明显粉尘，应保持传感器空气交换条件。
S-CJ711应定期检查供电、RS485、本地Flash以及通信网络。平台应明确区分传感器故障、采集主机离线、网络故障和真实环境异常。
车站发生空调改造、机柜扩容、通信设备升级或设备房功能调整以后，应重新评价温湿度测点是否具有代表性。
存在历史凝露问题的设备间应重点复核表面温度、冷管保温、空气露点和除湿能力，而不能只通过提高房间温度掩盖凝露问题。
发生渗漏水后，即使维修完成，也应检查温湿度、水浸记录以及受影响电气和弱电设备，确认是否存在残余潮气或绝缘风险。
建议形成月度、季度及季节性设备环境分析报告，对高温、高湿、凝露风险、水浸、空调故障、异常持续时间和环境恢复能力进行统计。
十六、项目优势与方案价值
本方案没有把地铁车站设备环境简单理解为“机房温湿度监控”，而是结合地下空间、高湿空气、低温结构表面、设备散热和隧道空气交换建立完整环境风险逻辑。
方案明确区分“空气高湿”和“设备凝露”，通过空气露点与表面温度联合分析，使报警更接近地下轨道交通设备真实风险。
方案同时明确区分房间空气温度、机柜内部温度和设备元器件温度，避免根据一个房间温度值错误判断所有设备热状态。
对于供电设备，则进一步区分环境温湿度和电气接点热点；对于UPS和蓄电池，区分房间环境和电池本体状态；对于泵房，区分空气高湿和液态水进入。
通过S-GBTH与S-CJ711建立基础环境感知，再接入表面温度、水浸、HVAC、门状态以及设备报警，可以形成：
地下环境 → 设备房温湿度 → 空气露点 → 凝露风险 → HVAC状态 → 水浸 → 设备运行 → 异常预警 → 运维处置
的地铁设备环境监测数据链。
进一步接入BAS或综合监控系统后，可以把分散设备房环境数据纳入线路级运营管理，为设备预防性维护和环境故障分析提供长期数据基础。
十七、应用场景
地铁通信设备室温湿度监测：用于传输、交换机、通信电源及相关服务器设备环境监控。
地铁信号设备室温湿度监测：用于信号系统设备外部运行环境和凝露风险监测。
地铁综合监控设备室监测：用于ISCS、BAS及相关服务器和控制设备运行环境管理。
地铁弱电设备间环境监测：用于AFC、门禁、视频、通信及其他弱电设备空间。
地铁配电设备间温湿度监测：用于低压配电、动力控制和相关电气设备环境。
地铁UPS及电源设备间监测：用于UPS、电源系统和相应辅助设备外部环境管理。
地铁蓄电池室环境监测：用于蓄电池外部温湿度及扩展通风、气体和电池状态监测。
地铁通风空调机房监测：用于设备运行环境和冷表面凝露风险分析。
地铁给排水泵房温湿度监测：用于高湿、渗漏、水浸及排水设备运行环境综合在线管理。
地铁区间隧道设备环境监测：用于轨旁通信、信号、电气设备及其他隧道机电设施周边环境监测。
十八、效益分析
地铁设备房采用24小时温湿度在线监测以后，可以覆盖夜间和无人巡视时段，提前发现空调停机后的持续升温以及地下环境湿度异常。
通过多点温度监测，可以发现房间平均温度正常但通信机柜或设备密集区域长期偏热的问题，为空调送风、设备布局和散热改造提供依据。
通过露点和表面温度联合分析，可以将传统“湿度超过多少就报警”升级为实际凝露条件判断，提高地下设备防潮管理的针对性。
温湿度与水浸联合以后，可以区分单纯空气高湿和实际液态水进入，帮助运维人员快速判断地下结构渗漏、冷凝水或空气湿度问题。
通过HVAC状态和环境趋势联合分析，可以发现空调虽然处于运行状态但实际环境控制效果正在下降的问题，为过滤器、制冷和风机设备预防性维护提供依据。
多个车站长期联网以后，可以横向比较同类型通信、信号和电气设备房环境，识别高湿站点和环境控制薄弱车站，为线路级设备管理提供数据支持。
最终可使地铁设备环境管理从“温湿度超限以后人工处理”逐步升级为“趋势识别—凝露风险判断—设备关联—提前维护”的状态管理方式。
十九、标准规范与政策依据
地铁车站隧道设备间温湿度监测涉及城市轨道交通总体工程、综合监控、设备环境条件、通风空调、电气和消防等多个专业。正式工程应以城市轨道交通强制性工程建设规范为基础，并结合各专业设计标准和实际设备技术条件实施。
- GB 55033-2022《城市轨道交通工程项目规范》。
- GB 50157-2013《地铁设计规范》，与强制性工程建设规范不一致的内容按现行强制性工程建设规范执行。
- GB/T 50636-2018《城市轨道交通综合监控系统工程技术标准》。
- GB 51298-2018《地铁设计防火标准》，相关规定与现行通用防火规范共同执行。
- GB/T 32347.2-2015《轨道交通 设备环境条件 第2部分：地面电气设备》。
- GB/T 32347.3-2015《轨道交通 设备环境条件 第3部分：信号和通信设备》。
- GB/T 4208-2017《外壳防护等级（IP代码）》。
- GB 55037-2022《建筑防火通用规范》。
- GB 55036-2022《消防设施通用规范》。
- 各城市轨道交通建设单位、运营单位现行企业标准、设备房环境管理标准、BAS/综合监控接口规范及设备维护规程。
- 通信、信号、供电、综合监控、AFC、UPS、蓄电池、通风空调及给排水等具体专业的现行国家、行业和项目技术标准。
1. 城市轨道交通工程项目规范
GB 55033-2022《城市轨道交通工程项目规范》自2023年3月1日起实施，为强制性工程建设规范，全部条文必须严格执行。现行工程建设标准中的相关规定与其不一致时，应以该规范为准。
2. 地铁设计规范
GB 50157-2013《地铁设计规范》仍是地铁工程设计的重要技术依据，但GB 55033-2022实施时已经废止其中一批相关强制性条文。因此正式方案引用时不宜简单表述为“全部按GB 50157-2013强制执行”，而应与现行强制性工程建设规范协调使用。
3. 综合监控系统
GB/T 50636-2018《城市轨道交通综合监控系统工程技术标准》适用于城市轨道交通综合监控系统工程设计、施工与质量验收，可以作为温湿度等环境监测数据接入车站级和中央级综合监控体系的重要工程依据。
4. 轨道交通设备环境条件
GB/T 32347.2-2015适用于轨道交通地面固定电气设备环境条件，GB/T 32347.3-2015适用于信号和通信设备环境条件。设备间正式温湿度控制参数和设备选型应进一步结合相应环境分类和设备制造商允许条件确定。
5. 地铁消防与通用防火规范
地铁设备间属于轨道交通消防体系的重要组成部分。GB 51298-2018仍具有工程应用价值，但GB 55037-2022《建筑防火通用规范》和GB 55036-2022《消防设施通用规范》实施后，与其不一致的原强制性条文应按照现行通用规范执行。
6. IP防护等级
GB/T 4208-2017目前为现行《外壳防护等级（IP代码）》标准。需要注意，IP等级主要描述设备外壳对固体异物和水进入的防护能力，并不能等同于“设备不会凝露”或“设备可以长期浸水”。
7. 环境参数确定原则
地铁设备房环境参数宜遵循：
设备专业 → 制造商环境要求 → 轨道交通设计标准 → HVAC设计条件 → 实际设备热负荷 → 运营维护策略 → 环境连续监测
的原则确定。
正式报警值、HVAC控制设定值和设备允许极限不宜完全设置为相同数值，应根据系统重要程度和处置响应时间合理设置预警裕量。
二十、成功案例
以下为典型应用案例（示例），用于说明地铁车站隧道设备间温湿度综合在线监测的工程应用逻辑。如没有对应真实客户项目，对外发布时应保留“典型应用案例（示例）”说明。
案例一：通信设备房空调停机后通过温升速率提前预警
某地下车站通信设备室内服务器和通信电源长期连续运行。夜间一台空调设备发生故障，房间温度最初仍未达到正式高温报警值。
综合在线监测发现多个测点同时持续升温，且温升速率明显高于正常设备运行基线，系统提前形成趋势提示。
值班人员检查后确认设备房空调异常，并在温度进入更高风险区以前完成处置。
该案例说明高热负荷设备室不能只依赖最终高温阈值，应同时关注温升趋势。
案例二：设备房RH较高但凝露发生在冷水管附近
某地下车站夏季设备房相对湿度有所升高，但尚未达到运营单位原有高湿报警值，现场却在局部冷水管和金属构件附近出现轻微凝露。
增加表面温度并计算空气露点后发现，该区域表面温度已经接近并低于当时空气露点。
项目随后检查管道保温、空气除湿和气流组织，改善局部凝露条件。
该案例说明地下设备房凝露判断不能仅依靠一个RH阈值。
案例三：信号设备室高湿实际来自地下结构渗水
某车站信号设备区域RH长期缓慢升高，空调除湿运行基本正常。
随后局部水浸传感器出现报警，现场检查发现地下墙体施工缝存在渗水。
完成结构止水、排水和设备环境干燥以后，房间湿度逐步恢复。
该案例说明空气高湿和地下渗漏需要通过温湿度与水浸数据联合判断。
案例四：房间温度正常但通信机柜内部过热
某车站通信设备房室温始终处于正常范围，但一组高负荷机柜频繁出现设备温度相关报警。
增加机柜进风和内部温度监测后发现，机柜内部风扇和滤网问题造成局部气流不足，而房间整体空调能力正常。
维护机柜散热系统后设备温度恢复。
该案例说明房间温度不能替代机柜内部环境监测。
案例五：隧道高湿空气进入设备间造成季节性湿度异常
某区间附近设备间每年特定季节都会出现明显湿度升高，但现场没有渗漏水。
综合在线分析设备房和隧道空气露点、门状态及通风情况后发现，异常与高含湿量隧道空气进入设备间高度相关。
项目优化设备间密封和除湿运行策略以后，季节性高湿持续时间明显缩短。
该案例说明地下轨道交通环境需要分析空气水汽来源，而不能只增加除湿设备。
案例六：同线路多车站横向比较发现环境控制能力下降
某线路多个车站采用类似通信设备和空调配置。长期数据比较发现，其中一个车站通信设备室的环境恢复时间持续高于其他同类车站。
现场检查发现空调过滤器积尘及换热能力下降，但尚未形成严重高温报警。
完成维护后，该设备房环境恢复特性重新接近其他车站。
该案例说明轨道交通多车站环境数据横向比较可以用于预防性运维。
二十一、参考文献
- S-GBTH百叶箱型温湿度传感器产品说明书及技术资料。
- S-CJ711防水智能主机产品说明书及技术资料。
- GB 55033-2022《城市轨道交通工程项目规范》。
- GB 50157-2013《地铁设计规范》。
- GB/T 50636-2018《城市轨道交通综合监控系统工程技术标准》。
- GB 51298-2018《地铁设计防火标准》。
- GB/T 32347.2-2015《轨道交通 设备环境条件 第2部分：地面电气设备》。
- GB/T 32347.3-2015《轨道交通 设备环境条件 第3部分：信号和通信设备》。
- GB/T 4208-2017《外壳防护等级（IP代码）》。
- GB 55037-2022《建筑防火通用规范》。
- GB 55036-2022《消防设施通用规范》。
- 城市轨道交通通信、信号、供电、综合监控、环境与设备监控、消防、通风空调和给排水相关现行专业技术标准。
- 城市轨道交通建设和运营单位设备房环境、设备维护、网络安全和综合监控接口相关企业标准及管理文件。
本方案适用于地铁地下车站、高架车站、区间隧道、联络通道、区间风井及相关附属设施中的通信设备室、信号设备室、综合监控设备室、弱电设备间、低压配电间、UPS设备间、蓄电池区域、通风空调机房、泵房和其他需要温湿度连续监测的机电设备环境。
地铁车站隧道设备间温湿度监测真正需要解决的，并不是简单知道“设备房现在多少度、多少湿度”，而是持续掌握地下空间空气热湿状态与设备运行之间的关系，正确识别高温、高湿、凝露、渗漏水和局部散热异常，并及时判断环境异常究竟来自HVAC、隧道高湿空气、地下结构渗漏还是设备热负荷变化。
S-GBTH温湿度传感器可以承担车站一般设备房空气环境感知，S-CJ711智能主机负责多点自动采集、本地存储以及4G或以太网通信；进一步接入表面温度、水浸、机柜温度、HVAC和BAS/综合监控系统后，可构建“地下环境—设备房温湿度—空气露点—凝露风险—水浸—设备运行—异常预警—运维处置”的地铁机电设备环境综合在线监测体系。
