一、项目背景与行业痛点
大型楼宇弱电系统通常包括综合布线、计算机网络、通信、视频监控、门禁、楼宇自控、信息发布、无线网络、停车管理及其他智能化系统。除主机房和数据中心外，各楼层还大量设置弱电间、电信间、网络间、楼层配线间及MDF、IDF等设备空间，用于安装光纤配线架、网络交换机、PoE交换机、通信设备、控制器、小型UPS以及其他智能化设备。与大型数据中心相比，楼层弱电间面积通常较小、数量多、分布分散，部分房间没有独立精密空调，只依赖楼宇公共空调、新风或机械通风。办公时间环境可能正常，但夜间、周末或节假日公共空调停止以后，交换机、PoE电源、小型UPS等设备仍持续运行，容易形成典型的“白天正常、夜间逐渐升温”问题。
大型楼宇的另一个特点是垂直分布明显。同一栋高层建筑可能设置数十个楼层弱电间，受到楼层高度、外墙朝向、竖井空气流动、设备数量和空调末端能力影响，不同楼层温湿度可能存在明显差异。仅监测一层或者只监测总机房，无法代表整栋建筑弱电设备的真实运行环境。现代楼宇大量部署无线AP、网络摄像机、门禁终端、IP电话及其他PoE终端，使楼层PoE交换机端口密度和设备负载不断增加。交换机的电源转换、电路损耗及自身处理负荷会转化为弱电间热负荷。项目后期增加大量摄像机和无线AP以后，即使原弱电间建筑面积没有变化，其实际发热条件也可能已经明显高于初始设计阶段。
房间空气温度正常并不能直接证明机柜内部环境正常。网络设备通常采用前后或侧向风道，如果机柜前后空间不足、线缆过密、过滤网积尘、机柜顶部热空气聚集或者交换机风扇故障，就可能出现房间环境基本正常，而机柜内部或设备进风区域温度持续偏高的情况。同样，弱电间空气相对湿度较高并不等同于设备已经发生凝露。凝露取决于空气露点与设备、管道、墙面等表面温度之间的关系。如果弱电间附近存在冷冻水管、低温风管、地下或外墙冷表面，或者高湿空气突然进入较冷房间，当表面温度低于空气露点时，就可能产生凝露。
大型建筑弱电竖井还可能形成特殊的垂直空气通道。线缆竖井、未充分封堵的楼板孔洞以及层间压差可能造成空气沿建筑高度流动，不同季节形成类似烟囱效应的空气交换，使部分楼层弱电间出现温湿度异常。弱电间与竖井虽然相邻，但两者的环境代表性并不完全相同，应根据设备实际安装位置进行监测。弱电间温湿度监测也不能替代设备自身健康监测。交换机CPU温度、电源模块温度、UPS电池温度、硬盘温度以及其他电子设备内部参数属于设备级数据；房间温湿度属于基础设施环境数据。只有将两类数据结合，才能判断异常究竟来自房间环境还是设备自身散热问题。
本项目建设大型楼宇弱电间温湿度综合在线监测系统，通过S-GBTH温湿度传感器、S-CJ711智能主机、以太网或4G通信及建筑环境监测平台，对总弱电机房、楼层弱电间、网络间、通信设备间以及其他智能化设备空间实施24小时连续监测，并根据项目需要进一步接入机柜温度、空调状态、门状态、水浸及UPS等设备数据，实现环境采集、本地存储、趋势分析、异常预警和楼宇级集中运维。
系统总体技术逻辑为：
建筑楼层 → 弱电间 → 网络及智能化设备负荷 → 房间温湿度 → 机柜进风环境 → 机柜内部温升 → HVAC/通风状态 → 凝露及水浸风险 → 设备报警 → 运维处置 → 环境恢复 → 楼宇弱电系统运行保障。
二、建设目标与监测目标
1. 建设目标
项目建设目标是在大型楼宇分散弱电间建立统一、连续、可远程管理的温湿度监测体系，使运维人员能够从建筑级平台掌握不同楼层弱电设备运行环境，而不是依靠人工逐层巡视或仅查看设备故障报警。
系统应覆盖总弱电机房、重要楼层配线间、通信设备间及设备负荷较大的IDF，并根据建筑规模、楼层数量、设备密度及网络结构确定合理的采集主机和传感器配置。
系统应具备实时温湿度、历史数据、本地存储、多楼层比较、空间温差、温升速率、异常持续时间和环境恢复时间分析，并能够根据项目条件接入IBMS、BAS、运维平台或智能化综合网管系统。
2. 监测目标
监测重点应放在网络交换机、通信设备、PoE设备和其他智能化控制器实际运行区域，而不是只监测弱电间门口或空调回风位置。
对于设备密集机柜，可增加机柜进风、顶部或内部辅助温度监测，用于区分房间整体高温和机柜局部散热问题。
系统最终应能够回答：哪个楼层弱电间正在升温、是单个房间异常还是多楼层同步异常、是否发生在公共空调停运以后、哪个机柜局部温升明显，以及环境恢复后设备是否重新进入稳定运行状态。
三、需求分析
1. 普通弱电间不能直接等同于数据中心
大型楼宇弱电间可能安装交换机、通信及智能化设备，但其建筑功能、设备规模、供电等级、冷却体系和可靠性要求通常不同于数据中心。
因此不能因为弱电间存在网络交换机，就直接套用全部数据中心设计条件。GB 50174等数据中心标准可以用于真正属于数据中心范围的机房，而普通楼层弱电间应首先按照建筑电气、智能化、综合布线和具体设备技术条件设计。
2. 房间环境与机柜环境必须区分
应明确：
房间温湿度 → 弱电设备外部总体环境。
机柜进风温度 → 设备实际吸入空气条件。
机柜内部温度 → 局部散热及气流状态。
设备内部温度 → CPU、电源、主板、硬盘及其他元器件热状态。
四个层级可以相互影响，但不能简单使用一个房间传感器替代全部监测。
3. 夜间公共空调停运是大型楼宇典型风险
写字楼、商业建筑和部分公共建筑的公共空调可能按照营业或办公时间运行，而弱电设备需要全年连续工作。
因此弱电间设计应重点验证：
公共空调关闭 → 弱电设备继续散热 → 房间温度上升速度 → 夜间最高温度 → 第二天空调开启后的恢复时间。
如果夜间环境无法满足设备运行条件，应设置独立空调、通风或其他环境控制措施。
4. PoE负载变化需要重新评估散热
新增摄像机、无线AP、门禁和IP终端以后，PoE交换机电源负荷可能明显增加，其内部电源转换和电子器件散热也会增加。
因此大型楼宇智能化系统扩容时，应同步检查弱电间设备功率、机柜布置和环境控制能力，而不能只判断交换机是否还有空闲端口。
5. 同一建筑不同楼层环境可能不同
高层建筑上下楼层受到外界气候、竖井气流、空调系统、设备数量和建筑朝向影响不同，因此不能用首层或总机房环境推断全部楼层弱电间。
综合在线平台应能够按照楼层比较环境，使长期异常楼层容易被识别。
6. 高湿与凝露需要分别判断
相对湿度高代表空气接近饱和，但真正凝露需要满足：
Ts ≤ Tdew
其中Ts为表面温度，Tdew为空气露点。
存在冷冻水、低温风管、冷外墙或其他冷表面的弱电间，应将凝露风险纳入设计。
7. 水浸不能由湿度传感器代替
空调冷凝水泄漏、楼上给排水事故、屋面渗漏或者建筑管井进水可能直接形成地面积水，而RH在早期未必明显升高。
重要弱电间宜根据风险配置独立水浸监测。
8. 弱电竖井与弱电设备间不能完全混为一体
弱电竖井主要承担线缆垂直敷设，楼层弱电间则用于设备及配线。竖井内空气温湿度可能受到上下楼层空气交换影响，因此传感器应根据实际设备位置进行布置，不能为了布线方便直接把竖井测点作为弱电间环境代表值。
四、总体解决方案
大型楼宇弱电间温湿度监测采用“建筑分层管理＋弱电间独立环境监测＋重要机柜局部温度扩展＋现场智能采集＋本地存储＋以太网/4G通信＋IBMS/BAS/运维平台集成”的总体技术路线。
普通弱电间房间环境可采用S-GBTH温湿度传感器，通过RS485或4～20mA接入S-CJ711智能主机。一个采集主机可根据建筑布线距离、总线拓扑、楼层结构及现场接口条件集中接入多个环境测点。
对于核心交换机、高PoE负载交换机、UPS或其他热负荷较高设备，可增加尺寸适合机柜安装的温度传感器。S-GBTH主要承担房间级空气环境监测，不建议为了型号统一而强行安装于狭小机柜内部。
大型建筑内部已有稳定网络时，宜优先采用建筑内部以太网进行数据上传；4G可用于既有建筑改造、独立区域或其他经项目允许的通信场景。
平台建议按照：
建筑项目 → 楼栋 → 楼层 → 弱电间 → 机柜 → 网络/智能化设备 → 环境监测点
进行分级管理。
进一步可以形成：
设备功率 → 房间温度 → 机柜进风温度 → 机柜内部温度 → 空调状态 → 设备报警 → 环境异常 → 运维工单
的数据关系。
总体技术链路为：
S-GBTH温湿度传感器 → S-CJ711智能主机 → 本地Flash → 以太网/4G → 环境监测平台 → 多楼层环境比较 → 趋势预警 → HVAC/通风/机柜巡检 → 环境恢复 → 运维闭环。
五、系统架构设计
系统由房间环境感知层、机柜设备感知层、现场采集层、通信网络层、建筑环境平台层和智能化运维应用层组成。
房间环境感知层负责各弱电间温度和相对湿度，并根据需要增加水浸、门状态和表面温度；机柜层则监测重要机柜进风或内部温度。
S-CJ711负责现场环境数据采集、本地存储和远程通信。大型建筑可以根据弱电竖井、楼层区域或智能化网络分区设置多个采集节点。
网络层宜与建筑信息网络、设备网或智能化专网的安全架构协调设计。环境监控系统不能未经网络安全评估直接跨越不同安全域。
建筑级平台可单独部署，也可通过接口将数据传输至BAS、IBMS或统一运维平台。系统集成时应明确通信协议、数据点表、时间同步、报警等级和权限。
六、监测内容与监测方法
1. 总弱电机房
用于建筑综合布线总配线、核心网络或其他智能化设备的总弱电机房，应根据设备密度设置多个房间环境测点，并重点关注核心机柜进风条件。
2. 楼层弱电间
楼层弱电间数量多且容易被忽视，是本系统重点监测对象。对于每层均有持续运行交换机和PoE设备的建筑，可按照楼层或设备重要程度实施连续监测。
3. MDF及IDF
MDF承担建筑或区域主配线，IDF承担楼层或区域分配。装有有源网络设备的IDF环境风险通常高于仅安装无源配线架的配线间，应结合实际设备功耗设计监测和通风。
4. 网络交换机机柜
设备密集机柜宜关注进风区域和顶部热空气。若机柜进风温度正常而顶部或内部持续升高，应检查风扇、走线、盲板、散热孔及机柜空间。
5. PoE交换机区域
监控、无线网络和门禁系统大量采用PoE供电时，应关注交换机电源模块负荷以及设备数量增加后的环境变化。
6. 小型UPS设备区域
部分弱电间配置UPS。房间空气温度影响UPS和蓄电池运行环境，但UPS功率器件温度及电池本体温度仍应由相应设备监控系统获取。
7. 弱电竖井
如果竖井内部安装有有源设备、控制箱或其他需要环境监控的设施，可设置独立测点。纯线缆竖井是否需要连续温湿度监测应根据项目风险确定。
8. 空调及通风设备
具备独立空调的弱电间可采集空调运行或故障状态；依赖公共空调的楼层弱电间则宜重点分析空调运行时段与夜间温升之间的关系。
9. 水浸风险区域
弱电间邻近卫生间、茶水间、空调冷凝水管、屋面或其他水源时，应根据项目风险增加水浸监测。
10. 门状态
重要弱电间可记录房门开启时间，用于判断运维操作、长期未关闭房门或外部空气进入对环境造成的影响。
七、技术原理与算法模型
1. 多楼层温湿度极值
设同一建筑第i个弱电间温度为Ti(t)、相对湿度为RHi(t)：
Tmax(t) = max[T1(t)，T2(t)，……，Tn(t)]
Tmin(t) = min[T1(t)，T2(t)，……，Tn(t)]
RHmax(t) = max[RH1(t)，RH2(t)，……，RHn(t)]
通过建筑级极值可快速识别当时环境最不利的楼层弱电间。
2. 单房间空间温差
大型总弱电机房设置多个测点时，可计算：
ΔTspace = Tmax - Tmin
空间温差持续扩大时，应检查送回风、设备布置和机柜散热。
3. 房间温升速率
定义：
VT = [T(t2)-T(t1)]/(t2-t1)
对于夜间没有独立空调的弱电间，VT是非常重要的环境指标。即使当前温度尚未达到正式报警值，公共空调关闭后持续明显升温也应提前预警。
4. HVAC停止后的热响应
弱电间空气温度可概念性表示为：
Troom = f(Pequipment，Qcooling，Tout，Envelope，AirExchange，Time)
其中Pequipment代表弱电设备持续发热，Qcooling代表空调或通风带走的热量。
公共空调停止后Qcooling明显降低，而Pequipment仍然存在，因此夜间温度可能持续上升。
5. 机柜与房间温差
可定义：
ΔTcab = Tcab - Troom
当房间环境长期稳定而ΔTcab持续增加时，应优先检查机柜内部气流、风扇和设备负载，而不是直接降低整个房间温度。
6. 机柜垂直温差
高机柜可根据需要设置上下温度点：
ΔTvertical = Ttop - Tbottom
持续较大的垂直温差可能提示热空气积聚或气流组织不合理。
7. 空气露点
根据空气温度T和相对湿度RH可计算露点Tdew。若存在低温表面Ts，则可计算：
ΔTdew = Ts - Tdew
当ΔTdew逐渐接近0℃时，应关注凝露风险。正式预警裕量应结合传感器误差和项目风险确定。
8. 夜间最高温度
可按每天非营业时段统计：
Tnight,max = max[T(t)]
如果弱电间白天温度基本正常，但Tnight,max长期上升，应重点评价夜间冷却和设备扩容后的热负荷。
9. 空调恢复时间
公共空调或独立空调启动以后，可以计算：
Trecovery = tstable - tHVAC-on
在设备负载相似情况下，恢复时间持续延长可能说明冷量、风量、过滤器或设备热负荷已经发生变化。
10. 同类楼层异常比较
对于设备配置相似的多个IDF，可建立：
ΔTi = Ti - median(T1，T2，……，Tn)
当某一个楼层长期明显高于同类楼层时，可以优先检查该房间空调、通风和设备负载。
八、系统功能设计
系统应具备楼宇各弱电间实时温湿度显示、历史自动记录、多楼层比较、温度最高最低值、温升速率、夜间最高温度、异常持续时间及设备在线状态管理功能。
平台应支持按照楼栋、楼层和弱电间快速筛选。大型建筑几十甚至上百个弱电间不宜只采用普通设备列表，应通过楼层结构和空间关系进行管理。
系统应支持建立总机房、普通楼层IDF、高负荷PoE弱电间等不同环境模板，避免整个项目使用完全相同的报警阈值。
平台应能够将温湿度与空调运行状态叠加显示，使“夜间温度为什么升高”能够快速定位。
对于安装机柜温度探头的区域，应同时显示房间温度和机柜温度，并计算二者差值。
报警宜分为温度趋势、高温、湿度异常、凝露风险、水浸、传感器故障、主机离线及网络异常等类型。
进一步与IBMS或运维工单系统连接以后，可根据弱电间报警自动形成待检查设备房信息，但正式工单流程和处置权限应由建筑运维体系确定。
九、硬件组成与配置方案
1. S-GBTH温湿度传感器
用于总弱电机房、楼层弱电间、通信设备间和网络间房间级空气温度及相对湿度连续监测。
2. S-CJ711智能主机
用于多个环境传感器数据集中采集、本地存储及4G或以太网通信。
3. 机柜温度传感器
用于核心交换机、高PoE负载交换机和其他重要机柜进风或内部温度监测。具体型号根据安装空间、接口和测量要求确定。
4. 表面温度传感器
对于存在冷冻水管、低温风管或历史凝露问题的区域，可增加关键表面温度，用于露点安全裕量分析。
5. 水浸传感器
用于空调冷凝水、建筑渗漏或邻近给排水系统可能影响弱电设备的区域。
6. 门状态传感器
用于记录重要设备间房门状态，并与温湿度异常时间进行关联。
7. 空调运行状态接口
可根据项目接口采集独立空调或楼层空调的运行、故障状态。公共中央空调系统可通过BAS接口进行数据关联。
8. UPS及设备数据接口
具有开放接口的UPS、核心交换机或其他智能设备，可根据项目需要接入设备温度和运行报警。实际通信协议应以设备技术文件为准。
十、核心设备参数
1. S-GBTH百叶箱型温湿度传感器
温度测量范围：-50～85℃。
相对湿度测量范围：0～100%RH。
温度准确度：±0.1℃。
湿度准确度：±1%RH。
温度分辨率：0.1℃。
湿度分辨率：0.1%RH。
供电：DC 12V或DC 24V，根据具体选型确定。
输出形式：4～20mA、0～2.5V、RS485等方式可选。
数字通信协议：MODBUS-RTU。
默认波特率：9600。
2. S-CJ711智能主机
工作电源：DC 12～24V。
模拟量输入：10路，默认4～20mA。
RS485接口：2路，其中一路可用于外部传感器，另一路可用于项目设备扩展。
通信方式：支持4G无线通信及以太网传输，可根据建筑项目网络架构选用和配置。
本地存储：8Mbit Flash。
工作温度：-40～80℃。
工作湿度：0～95%RH。
防护等级：IP65。
3. 温湿度设备与空调控制能力边界
S-GBTH标称温度准确度±0.1℃、湿度准确度±1%RH，并不意味着弱电间能够达到同等级的恒温恒湿控制精度。
房间实际环境受到设备发热、建筑围护、空调能力、送回风、人员和机柜气流等共同影响。
4. 机柜内部应用边界
S-GBTH为百叶箱型结构，更适合房间级空气环境监测。狭窄机柜内部宜采用尺寸和安装形式更加适合的温度或温湿度探头。
5. 设备本体温度边界
网络设备CPU、电源、光模块、UPS功率器件及蓄电池温度应优先使用设备自身监控或专用设备级监测系统，不能使用房间温度代替。
6. 主机应用边界
S-CJ711防护等级为IP65，但大型楼宇弱电间通常属于室内受控环境。设备仍应安装于便于维护、无积水且避免冷凝水直接滴落的位置。
7. 本地存储边界
S-CJ711配置8Mbit Flash，可为建筑网络中断期间现场数据保存提供基础。实际离线存储时间取决于测点数量、采样周期和数据格式，应通过项目容量核算确定；网络恢复后的自动补传机制应根据实际固件和平台进行验证。
十一、软件平台与数据展示
软件平台按照园区、楼栋、楼层、弱电间、机柜和监测点进行分级管理。建筑总览可通过楼层列表快速显示每层弱电间当前温度、湿度和报警状态。
对于几十层以上大型建筑，可以采用楼层纵向视图显示不同楼层温度，使异常楼层在建筑整体环境中快速被识别。
总弱电机房页面可以显示不同测点和机柜温度；普通楼层弱电间则重点显示房间温湿度、空调状态和夜间环境变化。
历史曲线可同时叠加房间温度、机柜温度和HVAC运行状态。例如每天18时公共空调停止以后温度开始持续升高，可以直接从趋势中识别。
平台还可以统计各弱电间月度最高温度、夜间最高温度、持续高温时间、报警次数和环境恢复时间，为设备间环境治理提供排序依据。
进一步与BAS或IBMS融合以后，可以由一个建筑运维界面同时查看弱电间环境和对应空调状态，实现环境和机电设备的联合诊断。
十二、数据分析与智能应用
1. 夜间温升分析
大型商业和办公建筑可分别建立营业时段和非营业时段环境基线。如果多个工作日均出现公共空调停止后弱电间持续升温，就应评价是否需要独立环境控制。
2. PoE扩容影响分析
智能化系统扩容前后可以比较相同楼层夜间温升速度和最高温度。如果新增大量PoE终端以后弱电间温度明显提高，应重新评估交换机负载和散热能力。
3. 机柜局部过热分析
房间温度基本稳定而机柜温度持续升高，通常应优先检查机柜风道、设备风扇、走线及局部设备功耗。
这样可以避免为了一个机柜问题过度降低整个弱电间空调温度。
4. 多楼层环境异常识别
配置相似的楼层弱电间可以进行横向比较。如果某层长期比建筑中位水平高出明显温差，可重点检查其空调风量、设备数量和竖井空气交换。
5. 公共空调故障识别
多个相邻楼层弱电间同时升温，而各层设备负荷没有明显变化时，可以进一步检查公共空调系统、冷源或楼层空调末端。
6. 竖井效应分析
如果高层、低层弱电间在不同季节出现具有明显楼层规律的温湿度变化，可结合建筑内外压差、竖井和门状态分析垂直空气交换的影响。
7. 凝露风险分析
存在冷表面的弱电间可以长期统计空气露点和表面温度。如果特定季节ΔTdew反复降低，可针对性检查保温、防水和空气水汽来源。
8. 空调性能衰减分析
在设备负载相似条件下，如果独立空调启动后弱电间环境恢复时间逐渐延长，可以提前检查过滤器、换热器、制冷和送风系统。
9. 同类建筑区域比较
大型园区多栋楼宇还可比较各建筑弱电间高温报警数量和持续时间，识别弱电环境管理较薄弱的楼栋，为设备改造预算提供依据。
十三、预警机制与决策支撑
1. 设备技术条件优先
正式温湿度控制和报警值应根据网络、通信、安防、楼控及其他弱电设备制造商允许环境条件，以及建筑智能化和暖通设计参数共同确定。
不宜为所有楼层弱电间机械设置一套所谓行业统一温湿度范围。
2. 预警值与设备极限值应分层
设备允许最大环境温度不应直接作为日常运维唯一报警值。为了给空调维修和运维人员保留处置时间，宜在设备极限之前设置合理的管理预警。
3. 温升趋势预警
当前温度仍处于正常区间但公共空调停止后持续快速升高时，可提前产生趋势报警。
4. 夜间高温报警
弱电系统全年连续运行，因此不能只在办公时间判断环境。夜间最高温度和持续时间应纳入日常运维指标。
5. 机柜高温独立预警
重要机柜温度异常应独立于房间环境报警。房间温度正常不能自动解除机柜过热事件。
6. 高湿及凝露风险预警
普通高湿报警可以作为环境提示；存在低温表面时，宜进一步结合露点和表面温度进行凝露风险判断。
7. 水浸独立报警
一旦发生水浸，应按液态水进入弱电设备区域的风险处理，不能因为RH或室温正常而降低水浸报警优先级。
8. 推荐处置流程
弱电间温度异常 → 验证其他测点 → 查询机柜温度 → 查询空调运行状态 → 判断单机柜还是整个房间问题 → 查询设备负载及PoE变化 → 检查风扇/滤网/风道 → 恢复环境 → 持续观察设备报警 → 完成运维记录。
十四、项目实施方案
1. 弱电系统调查
项目实施前应建立各楼层弱电间清单，记录房间编号、楼层、面积、主要系统、机柜数量、交换机数量、PoE负载、UPS和其他主要设备。
2. 空调与通风调查
明确每个弱电间采用独立空调、公共空调、机械通风还是自然散热，并记录公共空调实际启停时间。
3. 热负荷调查
统计网络交换机、PoE交换机、UPS、电源、服务器或其他长期运行设备的实际功耗，为环境控制和异常分析提供基础。
4. 风险位置调查
调查邻近卫生间、茶水间、冷冻水管、空调冷凝水、屋面、外墙及其他可能引起渗水或凝露的风险位置。
5. 环境分布测试
总弱电机房及大型设备间可在典型负荷条件下进行多点温湿度测试。普通小型IDF则重点确认传感器能够代表实际设备区域。
6. S-GBTH安装
传感器应安装于代表设备进风环境的房间区域，避开空调直接送风、机柜排风热流、房门、冷管和局部热源。
7. S-CJ711安装
采集主机可结合楼层弱电竖井和通信结构进行分区安装，并保证便于检修和供电。
8. 通信设计
大型楼宇宜优先采用既有智能化专网或经批准的以太网通信。跨楼层RS485设计应考虑距离、拓扑、屏蔽接地及电磁干扰，不宜为了减少主机数量形成过长或复杂总线。
9. 平台对接
与BAS、IBMS或运维平台对接时，应提前确认接口协议、数据点表、设备编号、时间同步、报警等级和数据保存要求。
10. 系统联调
项目完成以后应开展温湿度现场比对、RS485通信、本地存储、网络、报警、历史数据及设备离线测试，并重点验证夜间公共空调停止后的实际环境变化。
十五、运维服务保障
弱电间环境传感器应建立设备编号、楼栋、楼层、房间和安装位置档案，并根据运维制度定期开展校准或现场比对。
S-GBTH百叶结构应定期检查灰尘和遮挡。弱电间容易积尘时，应保持传感器空气交换条件。
S-CJ711应定期检查供电、RS485、本地Flash以及以太网或4G通信，平台应明确区分真实环境异常、传感器故障和通信中断。
大型楼宇新增大量摄像机、无线AP或PoE终端以后，应同步评估对应楼层交换机和弱电间环境，而不是等出现高温报警以后再处理。
交换机机柜增加设备、改变走线或更换封闭式机柜后，也应重新确认机柜气流和温度分布。
存在水浸或凝露历史的弱电间，应定期检查冷凝水、管道保温、防水和排水措施。温湿度恢复正常并不意味着受潮设备无需检查。
建议形成月度和年度弱电环境报告，统计不同楼层最高温度、夜间最高温度、高温持续时间、湿度异常、机柜高温、水浸及空调故障情况。
十六、项目优势与方案价值
本方案没有把大型楼宇弱电间简单作为“小型机房”统一处理，而是针对大型建筑楼层多、设备分散、公共空调存在运行时段以及PoE设备持续扩容等特点建立监测体系。
方案明确区分房间空气、机柜进风、机柜内部和设备元器件四个环境层级，避免一个墙面温度传感器代表整个网络设备运行状态。
方案重点关注办公楼和商业建筑最容易被忽视的夜间环境问题，使公共空调停止以后弱电设备持续散热造成的温升能够被连续记录和提前预警。
通过多楼层横向比较，可以快速发现某一层环境长期偏高，而不需要维护人员逐层巡检寻找问题。
通过机柜温度与房间温度的差值分析，可以区分“整个弱电间冷却不足”和“某一个机柜散热不良”，减少不必要的空调能耗和故障排查时间。
S-GBTH与S-CJ711可以构成大型楼宇弱电间房间级环境监测基础，进一步接入机柜温度、水浸、门状态、HVAC和IBMS以后，可形成：
建筑楼层 → 弱电间 → 设备负荷 → 房间环境 → 机柜环境 → 空调状态 → 设备报警 → 环境异常 → 运维工单
的楼宇弱电环境运行数据链。
十七、应用场景
大型写字楼弱电间温湿度监测：用于各楼层网络、通信和智能化设备环境集中管理。
商业综合体弱电设备间：用于商场、购物中心大量监控、无线网络、门禁和信息系统设备环境监控。
医院弱电间环境监测：用于医疗建筑网络、通信、安防及智能化基础设施设备运行环境管理。
酒店弱电间温湿度监测：用于客房楼层IDF、网络、电视、门禁和无线网络系统。
学校及校园建筑弱电间：用于教学楼、实验楼、图书馆及行政楼网络配线和智能化设备环境监控。
产业园区办公楼弱电间：用于多栋建筑弱电环境集中平台管理。
高层建筑MDF/IDF环境监测：用于建筑主配线和楼层分配线设备区域。
视频监控网络设备间：用于大量PoE摄像机接入交换机所在设备空间。
无线网络设备间：用于高密度AP接入交换机和PoE电源环境管理。
楼宇智能化设备间：用于BAS、门禁、停车、信息发布及其他智能化控制器运行环境监测。
十八、效益分析
大型楼宇采用弱电间24小时综合在线监测以后，可以覆盖夜间、节假日及无人巡视时段，发现传统工作时间人工巡检无法发现的环境问题。
楼层集中监测能够快速定位温度最高、湿度异常或持续升温的弱电间，使运维人员不需要逐层寻找故障位置。
通过夜间温升数据，可以判断公共空调停运以后弱电间是否仍具有足够散热能力，为是否增设独立空调或通风提供客观依据。
通过长期分析PoE扩容前后的温度变化，可以使智能化系统扩容同时考虑机房基础环境，而不只是增加交换机端口。
房间和机柜分层监测还可以减少误判：房间环境正常而单个机柜高温时，优先处理机柜散热；多个机柜同步高温时，再重点检查房间冷却。
与IBMS、BAS及工单系统集成以后，可以把原来分散的楼层弱电间纳入统一建筑运维体系，提高大型楼宇智能化基础设施的可管理性和故障处置效率。
十九、标准规范与政策依据
大型楼宇弱电间涉及建筑电气、建筑智能化、综合布线、信息网络、安全防范及相关机房环境。正式设计应首先执行现行强制性建筑电气与智能化工程规范，并根据房间实际用途选择对应专业标准。
- GB 55024-2022《建筑电气与智能化通用规范》。
- GB 50314-2015《智能建筑设计标准》。
- GB 50311-2016《综合布线系统工程设计规范》。
- GB/T 50312-2016《综合布线系统工程验收规范》。
- GB 51348-2019《民用建筑电气设计标准》。
- GB 50174-2017《数据中心设计规范》，仅适用于符合其适用范围的数据中心及相应机房。
- GB/T 2887-2011《计算机场地通用规范》，在相应计算机场地项目中使用。
- GB 55029-2022《安全防范工程通用规范》，适用于相应安全防范系统。
- GB 55037-2022《建筑防火通用规范》。
- GB 55036-2022《消防设施通用规范》。
- 建筑智能化系统、网络通信设备、UPS及空调设备制造商现行技术文件。
- 建筑运营单位弱电机房、网络设备、空调、消防和信息安全相关管理制度。
1. 建筑电气与智能化强制性要求
GB 55024-2022《建筑电气与智能化通用规范》为现行强制性工程建设规范，建筑电气与智能化系统设计、施工、验收和运行维护应首先符合其要求。
2. 智能建筑设计
GB 50314-2015《智能建筑设计标准》仍是建筑智能化工程的重要专业技术标准。GB 55024-2022实施以后，与其不一致的内容应按照现行强制性工程建设规范执行。
3. 综合布线设备间和电信间
GB 50311-2016《综合布线系统工程设计规范》适用于建筑及建筑群综合布线系统设计。大型楼宇的设备间、电信间、配线及线缆设计应与综合布线系统整体架构协调。
温湿度监测属于弱电设备运行环境保障的一部分，但不能替代综合布线系统对空间、机柜、线缆、接地和防火封堵等方面的专业设计。
4. 民用建筑电气设计
GB 51348-2019《民用建筑电气设计标准》适用于民用建筑电气系统设计，可作为大型楼宇弱电设备用房、电源、防雷接地和智能化相关设计的重要依据之一。
5. 数据中心标准适用边界
GB 50174-2017《数据中心设计规范》目前仍作为数据中心工程的重要标准，但不能因为普通楼层弱电间安装了网络交换机，就直接将其全部定义为数据中心。
对于真正承担服务器集中运行、核心网络和计算存储业务的数据机房，应按照其实际功能重新判断是否进入数据中心相关标准体系。
6. 环境参数确定原则
大型楼宇弱电间环境条件宜按照：
弱电系统类型 → 设备制造商允许环境 → 设备实际功耗 → 房间冷却方式 → 昼夜运行状态 → 机柜气流 → 温湿度连续监测
进行确定。
设备制造商允许的极限环境条件、建筑日常运行控制值和监测系统预警值属于不同层级，不宜简单设置成同一个数值。
二十、成功案例
以下为典型应用案例（示例），用于说明大型楼宇弱电间温湿度综合在线监测的实际工程逻辑。如没有对应真实客户项目，对外发布时应保留“典型应用案例（示例）”说明。
案例一：办公时间正常但夜间弱电间持续升温
某大型写字楼各楼层弱电间白天温度始终正常，但网络交换机偶尔出现夜间高温相关报警。
连续环境监测发现，办公区中央空调在晚间停止以后，弱电间交换机和PoE设备继续运行，室温持续数小时缓慢升高。
项目根据实际夜间最高温度和温升速度重新评估环境控制方案，并对设备负荷较高的楼层增加独立散热措施。
该案例说明大型楼宇弱电间不能只在物业工作人员上班期间测量环境。
案例二：大量新增无线AP后部分IDF温度明显上升
某商业综合体进行无线网络升级，大量增加AP并更换高功率PoE交换机。
升级后建筑平台发现几个高密度区域IDF的夜间温度明显高于升级前历史数据，而其他楼层变化较小。
现场核查后对高负载交换机机柜和通风条件进行了优化。
该案例说明弱电系统扩容应同时重新评价设备间热负荷。
案例三：房间温度正常但单个核心机柜持续过热
某楼层弱电间房间温度稳定，但一个网络机柜内部温度持续高于正常水平。
对比房间和机柜温度后发现ΔTcab明显增加。现场检查发现机柜走线阻挡部分设备进风，同时一个设备风扇存在异常。
完成走线和散热维护以后，机柜温度恢复，而房间空调设定无需调整。
该案例说明房间环境和机柜环境分层监测可以减少过度制冷。
案例四：多个相邻楼层同时升温定位公共空调问题
某高层建筑连续几个楼层弱电间在同一时间出现温度持续升高，而设备数量和网络流量没有明显变化。
平台对比各楼层数据后判断异常具有明显同步性，进一步检查发现对应楼层公共空调末端系统发生故障。
该案例说明多楼层数据比单个弱电间报警更加有利于判断共因故障。
案例五：高湿异常最终发现冷凝水风险
某楼层弱电间在高湿季节RH持续上升，但没有发现设备故障。
现场进一步检查发现附近低温管道保温局部损坏，表面温度接近空气露点，并出现少量凝结水。
完成保温维修并处理水汽来源以后，环境恢复正常。
该案例说明高湿环境应进一步分析露点和低温表面，而不是只调低湿度报警值。
案例六：多楼层比较提前发现单层环境控制能力下降
某大型医院多个标准楼层采用相似的网络设备和弱电间配置。长期平台数据发现其中一层在相同时间段内温度恢复速度持续慢于其他楼层。
现场检查发现该楼层空调送风量下降，但尚未形成严重高温报警。
完成维护以后，其温度变化重新接近其他楼层。
该案例说明大型建筑同类弱电间横向比较能够用于预防性维护。
二十一、参考文献
- S-GBTH百叶箱型温湿度传感器产品说明书及技术资料。
- S-CJ711防水智能主机产品说明书及技术资料。
- GB 55024-2022《建筑电气与智能化通用规范》。
- GB 50314-2015《智能建筑设计标准》。
- GB 50311-2016《综合布线系统工程设计规范》。
- GB/T 50312-2016《综合布线系统工程验收规范》。
- GB 51348-2019《民用建筑电气设计标准》。
- GB 50174-2017《数据中心设计规范》。
- GB/T 2887-2011《计算机场地通用规范》。
- GB 55029-2022《安全防范工程通用规范》。
- GB 55037-2022《建筑防火通用规范》。
- GB 55036-2022《消防设施通用规范》。
- 网络交换机、PoE设备、UPS、通信设备和空调设备相应制造商技术资料。
- 大型建筑智能化、网络通信、机房环境、消防及运行维护相关管理文件。
本方案适用于大型写字楼、商业综合体、医院、酒店、学校、机场航站楼、交通枢纽、会展中心、产业园区、政府办公建筑及其他大型公共建筑中的总弱电机房、楼层弱电间、MDF、IDF、电信间、网络设备间和智能化设备间。
大型楼宇弱电间温湿度监测真正需要解决的，并不是简单知道“弱电间现在多少度、多少湿度”，而是持续掌握不同楼层弱电设备真正经历的运行环境，识别公共空调停运后的夜间温升、PoE扩容造成的热负荷增加、机柜局部散热异常以及高湿和凝露风险。

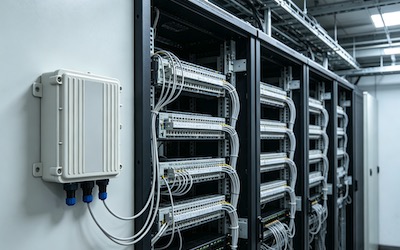

S-GBTH温湿度传感器可以承担弱电间房间级空气环境感知，S-CJ711智能主机负责多点自动采集、本地存储以及4G或以太网通信；进一步接入机柜温度、水浸、门状态、HVAC、UPS及IBMS以后，可构建“建筑—楼层—弱电间—机柜—设备负荷—环境状态—异常预警—运维处置”的大型楼宇弱电环境综合在线监测体系。
