一、项目背景与行业痛点
桥梁和隧道除主体结构外，还配置大量供配电、照明、通风、监控、通信、消防、排水、交通控制及运维附属设施。对于大型桥梁，还可能设置钢箱梁内部检修空间、混凝土箱梁内部空间、桥塔内部、锚室、设备间和各类户外控制柜；对于公路隧道，则通常设置变配电房、通信监控设备室、风机房、消防泵房、横通道设备区、电缆沟、洞口机电设备以及沿线控制箱柜。这些附属空间虽然不直接承担桥梁隧道主体承载功能，但其环境状态会直接影响机电设备可靠运行和养护管理。桥梁隧道附属设施具有分布距离长、设备位置分散、无人值守、环境条件差异大和人工巡检频率有限等特点。传统运维往往只能够在设备故障后进入现场排查，或者依靠机柜自身温度、空调故障信号判断环境问题，难以持续掌握夜间、梅雨季、高温天气、暴雨以后以及长期封闭空间内部真实温湿度变化。隧道环境具有明显的地下工程特征。围岩、衬砌和地下水共同影响隧道热湿状态，车辆运行、机械通风、洞口外界空气交换以及渗漏水又会不断改变空气温湿度。对于较长隧道，洞口、洞身中部、横通道和设备房可能处于完全不同的微环境中，一个洞口温湿度测点不能代表整条隧道。
桥梁附属空间的环境机制又不同于隧道。钢箱梁、桥塔、锚室及其他相对封闭空间容易受到太阳辐射、昼夜温差、江河水体、高湿空气和结构热惯性的共同影响。部分桥梁白天钢结构受太阳辐射明显升温，夜间迅速冷却后可能形成局部凝露；跨海、滨江和高湿地区还可能长期处于高水汽环境。空气相对湿度只是其中一个参数，实际腐蚀和凝露风险还与结构表面温度、盐雾、涂层状态和水分持续时间有关。
桥梁和隧道附属设施环境监测中最容易出现的技术误区，是把“高湿”和“凝露”直接等同。相对湿度较高并不一定已经出现凝露，相对湿度没有达到100%也不能证明一定不会凝露。当机柜外壳、钢箱梁内壁、风管、冷水管、地下衬砌或其他表面温度低于空气露点时，即具备水汽凝结的热湿条件。第二个常见误区是使用空气湿度代替渗漏水监测。隧道衬砌渗漏、排水系统异常、消防管路泄漏、桥梁箱梁进水以及设备箱密封失效都可能直接形成液态水，环境相对湿度在初期甚至可能没有明显变化。因此重要设备区域应根据项目风险配置水浸、液位或排水设备状态监测。第三个需要明确的边界是：房间或箱梁空气温度不能替代设备本体温度。变压器、UPS、电源模块、网络交换机、风机控制器、变频器以及配电柜内部均可能产生明显热量。即使设备间空气温度正常，设备内部仍可能因为风扇故障、接点松动、风道堵塞或负荷增加形成局部过热。桥梁隧道附属温湿度采集监测系统的主要作用，是建立机电设备和封闭附属空间的基础环境数据层。它不能替代桥梁结构健康监测中的应变、挠度、索力、位移、振动，也不能替代隧道结构裂缝、收敛变形、渗漏水专项检测，更不能替代高低压电气设备触头温度、局部放电和绝缘状态监测。
本项目采用S-GBTH温湿度传感器、S-CJ711智能主机以及4G或以太网通信，对桥梁附属空间、隧道机电设备房及适宜布设的沿线机电设备环境进行连续监测，并可进一步接入表面温度、水浸、液位、门状态、空调、风机和排水泵等数据，实现环境自动采集、本地存储、露点分析、趋势预警、设备环境异常判断和养护运维辅助。
系统总体技术逻辑为：
桥隧空间类型 → 外界气候/地下环境 → 附属空间空气温湿度 → 结构及设备表面温度 → 空气露点 → 凝露风险 → 渗漏水/积水 → HVAC/通风排水状态 → 设备局部运行状态 → 环境异常 → 养护处置 → 环境恢复。
二、建设目标与监测目标
1. 建设目标
项目建设目标是在桥梁和隧道附属设施中建立连续、自动、可追溯的温湿度采集监测体系，使管理单位能够掌握传统人工巡检难以覆盖的夜间、高温、高湿、暴雨及无人值守时段环境变化。
系统应结合桥梁结构形式、隧道长度、机电设备分布、通风分区、设备房位置、箱梁或塔柱内部空间、设备柜布置以及历史渗漏和凝露位置确定监测点，而不是按照固定距离机械布设全部测点。
系统应实现实时温度、相对湿度、本地数据存储、历史趋势、多点比较、变化速率、异常持续时间、空气露点和环境恢复时间分析，并能够根据项目需要与桥隧机电监控平台、隧道监控系统或公路智慧养护平台进行数据集成。
2. 监测目标
对于桥梁，重点掌握箱梁、塔内、锚室、设备间及机电控制柜周边环境的高温、高湿和凝露风险，以及不同季节和昼夜条件下环境变化。
对于隧道，重点掌握变配电、通信监控、风机、泵房及其他附属设备空间环境，并识别洞口空气交换、地下水渗漏、机械通风及设备热负荷造成的环境变化。
系统最终应能够回答：哪个桥梁或隧道、哪个附属空间、哪个设备区发生环境异常，异常何时开始、持续多久，属于整体环境变化还是局部问题，是否具备凝露条件，是否伴随水浸或设备故障，以及采取通风、除湿、排水或维修措施以后环境是否恢复正常。
三、需求分析
1. 桥梁和隧道应采用不同环境分析逻辑
桥梁封闭空间主要受到室外天气、太阳辐射、昼夜温差、桥体热惯性、水体环境以及内部空气交换影响；隧道则更多受到围岩地下环境、车辆运行、机械通风、地下水和洞口空气交换影响。
因此虽然都监测温湿度，但数据解释模型不能完全相同。
2. 附属设施环境监测不能替代主体结构监测
温湿度可用于解释部分结构传感器温漂、材料环境和设备运行环境，但不能使用温湿度变化直接判断桥梁承载能力、隧道结构安全或结构变形。
主体结构安全仍应通过相应位移、应变、索力、裂缝、振动、变形及专业检测手段评价。
3. 高湿与凝露必须区分
真正凝露条件取决于：
Ts ≤ Tdew
其中Ts为钢结构、机柜、管路或其他表面温度，Tdew为空气露点。
因此存在凝露历史的空间宜增加表面温度监测，而不能仅设置RH报警。
4. 相对湿度不能直接代表腐蚀速率
钢箱梁、桥塔和沿海桥梁的腐蚀还受到盐分、涂层、污染物、水膜持续时间和材料状态影响。
温湿度和凝露持续时间能够作为腐蚀环境的重要背景数据，但不能根据一个RH值直接计算实际钢材腐蚀量。
5. 空气湿度不能替代渗漏和水浸监测
隧道衬砌渗漏、桥面排水异常、伸缩缝区域进水、设备房管路泄漏或机柜进水都可能直接形成液态水。
重要附属机电区域宜根据实际风险配置水浸、液位或排水设备监测。
6. 房间温度不能替代机柜和设备本体温度
应明确区分：
环境空气温度 → 设备外部运行环境。
机柜进风温度 → 设备实际吸入空气条件。
机柜内部温度 → 柜内散热条件。
设备本体温度 → 电源、CPU、变频器、电气接点等核心部件热状态。
不同层级应根据工程重要程度采用不同监测方式。
7. 隧道洞口测点不能代表洞内全部环境
长隧道洞口、中部、横通道和附属设备房之间可能具有明显温湿度差异。尤其在季节转换期间，洞口空气受外界天气影响快，而深部隧道具有更明显的地下热惯性。
测点设计应结合隧道长度、通风方式和机电设施分布确定。
8. 开放环境与封闭设备空间需要不同设备选型
S-GBTH适合代表性空气温湿度监测，但直接布设于车辆高速气流、隧道冲洗水、明显粉尘、盐雾、水滴冲刷或桥梁完全开放环境时，需要对安装防护和长期可靠性进行专项确认。
四、总体解决方案
桥梁隧道附属温湿度采集监测采用“桥梁/隧道分类设计＋附属空间分区监测＋空气温湿度＋露点凝露分析＋水浸扩展＋设备状态关联＋边缘采集＋综合在线管理”的总体技术路线。
桥梁一般封闭附属空间和隧道设备房可采用S-GBTH温湿度传感器，通过RS485或4～20mA接入S-CJ711智能主机。
对于钢箱梁、锚室、桥塔内部及存在凝露历史的设备空间，可增加结构或设备表面温度传感器；对于隧道泵房、电缆沟、设备房和历史渗漏区域，可增加水浸或液位监测。
桥梁户外控制柜、隧道沿线设备箱内部环境空间较小，宜根据设备箱尺寸配置小型机柜温湿度探头，不宜为了统一产品型号强行使用百叶箱型S-GBTH。
平台建议按照：
道路/线路 → 桥梁或隧道 → 区段 → 附属空间/设备房 → 机柜/设备 → 环境监测点
建立空间层级。
总体技术链路为：
温湿度传感器 → S-CJ711智能主机 → 本地Flash → 以太网/4G → 桥隧环境监测平台 → 露点/趋势/空间差异分析 → 水浸及设备状态关联 → 异常报警 → 养护处置 → 环境恢复确认。
五、系统架构设计
系统由环境感知层、局部设备感知层、现场采集层、通信网络层、监控平台层和养护运维应用层组成。
环境感知层负责桥梁封闭附属空间和隧道设备房空气温湿度；局部设备感知层可扩展机柜温度、表面温度、水浸、液位及门状态；现场采集层通过S-CJ711实现数据集中采集和本地存储。
通信网络应根据工程现有机电网络设计。隧道项目已有监控通信网络时宜优先采用有线以太网；桥梁分散设备空间或既有工程改造可根据实际覆盖条件使用4G。涉及交通基础设施生产网络时，应服从建设单位和运营管理单位的信息安全要求。
监控平台负责实时环境显示、历史数据、趋势分析、露点计算和报警；养护层则将环境异常进一步关联到机电设备故障、渗漏水、排水、通风和现场维修记录。
六、监测内容与监测方法
1. 桥梁钢箱梁内部
钢箱梁内部空间可监测空气温湿度，并重点观察昼夜温差和凝露条件。太阳辐射可能导致箱梁白天快速升温，而夜间钢板表面冷却，空气温度和钢板表面温度需要区分。
大型钢箱梁可根据分舱、长度和通风条件设置多个测点，而不是使用单点代表整个箱梁。
2. 混凝土箱梁内部
混凝土箱梁内部环境通常变化较缓慢，但可能受到泄水孔、伸缩缝、施工孔洞和结构渗水影响。高湿区域应结合水迹和结构检查判断来源。
3. 桥塔及锚室
桥塔、锚室和索区内部设备对长期潮湿和凝露较敏感。温湿度数据可以服务防腐和设备环境维护，但不能替代索体、锚具和结构专项检查。
4. 桥梁机电控制柜及设备间
照明、电源、除湿、监控、通信及其他控制设备周边应关注高温、湿度和机柜内部散热。户外柜还应考虑太阳辐射导致的柜内高温。
5. 隧道变配电设备房
重点监测房间空气温湿度和凝露风险。环境监测不替代变压器、电缆接头、开关柜触头等设备本体温度和局部放电监测。
6. 隧道通信监控设备室
服务器、网络交换机、视频和通信设备长期运行，应重点关注温度稳定性、空调运行及局部机柜散热。
7. 风机及通风设备房
温湿度用于掌握风机电控及设备外部环境。风机轴承、电机绕组等设备本体温度仍应使用专业设备监控数据。
8. 消防泵房和排水泵房
该类空间容易受到渗漏、冷凝和积水影响。除空气温湿度外，应根据风险配置水浸、集水坑液位和排水泵状态。
9. 隧道横通道及附属设备区域
横通道与主洞之间可能受到车辆气流和门体开启影响。存在电气或通信设备时，可根据重要程度设置环境测点。
10. 洞口及沿线机电设备箱
洞口环境受外界天气影响最明显，设备箱还可能受到太阳辐射和雨水作用。需要监测设备箱内部环境时，应使用适合小型机柜结构的探头，并与隧道主洞环境数据分开管理。
七、技术原理与算法模型
1. 多点温湿度极值
设同一附属空间或区段第i个测点为Ti(t)、RHi(t)：
Tmax(t) = max[T1(t)，T2(t)，……，Tn(t)]
Tmin(t) = min[T1(t)，T2(t)，……，Tn(t)]
RHmax(t) = max[RH1(t)，RH2(t)，……，RHn(t)]
RHmin(t) = min[RH1(t)，RH2(t)，……，RHn(t)]
桥隧环境评价应优先发现实际设备或结构附属空间的最不利位置。
2. 空间环境差
可定义：
ΔTspace = Tmax - Tmin
ΔRHspace = RHmax - RHmin
用于判断长箱梁、大型设备房或隧道不同区段是否存在局部热湿异常。
3. 温度变化速率
定义：
VT = [T(t2)-T(t1)]/(t2-t1)
设备房空调停机、户外柜太阳暴晒或风机房热负荷增加时，温升速率可能早于正式高温报警反映异常。
4. 湿度变化速率
定义：
VRH = [RH(t2)-RH(t1)]/(t2-t1)
暴雨渗水、潮湿空气侵入和除湿设备停机都可能造成湿度变化趋势异常。
5. 空气露点
可采用Magnus近似公式计算：
γ = ln(RH/100) + aT/(b+T)
Tdew = bγ/(a-γ)
其中T为空气温度，RH为相对湿度，a和b按照采用公式的适用范围确定。
6. 凝露安全裕量
当配置结构或设备表面温度Ts后，可定义：
ΔTdew = Ts - Tdew
当ΔTdew持续减小时，说明表面逐渐接近凝露条件；当Ts低于空气露点时，已经具备形成凝露的热湿条件。
正式预警裕量应结合传感器测量不确定度、结构表面温差和设备重要性确定。
7. 桥梁昼夜热响应
钢箱梁内部温度可概念性表示为：
Tbox = f(Tout，Solar，Wind，Structure，Ventilation，Time)
其中Solar代表太阳辐射。桥梁附属空间分析时，应避免把昼间太阳辐射造成的正常周期变化直接判定为设备故障。
8. 隧道纵向环境梯度
可按里程计算：
ΔTlong = T(x2) - T(x1)
ΔRHlong = RH(x2) - RH(x1)
长期纵向环境差可以帮助判断洞口气候影响、通风效果以及局部渗漏或热源。
9. 房间与机柜温差
若安装机柜温度探头：
ΔTcab = Tcab - Troom
房间环境正常但ΔTcab持续增加时，应优先检查机柜风扇、设备负载和气流组织。
10. 水浸与湿度联合分析
RH升高同时水浸报警时，应重点检查渗漏和泄漏；RH升高但水浸无变化，并与外部高露点空气同步时，可进一步分析空气交换和凝露。
11. 环境恢复时间
空调、通风、除湿或排水措施投入后可计算：
Trecovery = tstable - taction
长期比较恢复时间，可以用于评价附属环境控制设备性能是否下降。
八、系统功能设计
系统应具备桥梁和隧道附属空间实时温湿度显示、历史自动记录、多点比较、最高最低值、变化速率、露点、凝露风险、异常持续时间和设备在线状态管理功能。
平台应将桥梁和隧道采用不同空间模型。桥梁可按照桥跨、箱梁节段、塔柱或附属机房管理；隧道则宜按照洞别、里程、设备房、横通道和机电系统管理。
系统应支持设备房、箱梁、桥塔、泵房和户外控制柜建立不同环境模板，不宜使用完全相同的报警参数。
配置表面温度后，可在平台同时显示空气温度、RH、露点和结构表面温度，使凝露风险具有明确物理依据。
平台可叠加水浸、门状态、空调、通风风机和排水泵状态。当环境变化发生时，能够判断是否与设备启停或实际进水事件有关。
系统应支持按里程、空间和设备编号查询历史环境数据，使养护人员在设备故障后能够回溯故障前数小时或数天的环境变化。
九、硬件组成与配置方案
1. S-GBTH温湿度传感器
用于桥梁箱梁、桥塔、锚室、设备间以及隧道机电设备房等具有代表性的空气温湿度连续监测。
2. S-CJ711智能主机
负责多个环境传感器集中采集、本地存储以及4G或以太网数据通信。
3. 小型机柜温湿度探头
用于桥梁户外控制柜、隧道沿线设备箱和狭小机柜内部环境。具体型号根据空间、接口和项目精度要求确定。
4. 表面温度传感器
用于钢箱梁内壁、给排水管道、地下衬砌、金属机柜及其他凝露敏感表面。
5. 水浸传感器
用于变配电室、通信设备房、泵房、桥梁箱梁低点和其他不能出现积水的重要区域。
6. 集水坑液位传感器
用于隧道排水系统和重要泵房，实现积水风险与温湿度环境联合判断。
7. 门状态传感器
用于箱梁检修口、设备房门、横通道门等环境事件记录。对于消防及防火门功能，应由对应消防和隧道安全系统进行专业状态管理。
8. HVAC及风机状态接口
可根据项目接入设备房空调、通风风机及除湿设备运行状态，使环境变化能够关联实际机电设备动作。
十、核心设备参数
1. S-GBTH百叶箱型温湿度传感器
温度测量范围：-50～85℃。
相对湿度测量范围：0～100%RH。
温度准确度：±0.1℃。
湿度准确度：±1%RH。
温度分辨率：0.1℃。
湿度分辨率：0.1%RH。
供电：DC 12V或DC 24V，根据具体选型确定。
输出形式：4～20mA、0～2.5V、RS485等方式可选。
通信协议：RS485 MODBUS-RTU。
默认波特率：9600。
2. S-CJ711智能主机
工作电源：DC 12～24V。
模拟量输入：10路，默认4～20mA。
RS485接口：2路，其中一路可用于外部传感器，另一路可用于其他项目设备扩展。
通信方式：支持4G无线通信及以太网传输。
本地存储：8Mbit Flash。
工作温度：-40～80℃。
工作湿度：0～95%RH。
防护等级：IP65。
3. 桥梁户外环境应用边界
S-GBTH测量范围覆盖较宽的环境温湿度，但直接应用于桥面开放区域时，还需要考虑太阳辐射、雨水、强风、盐雾和车辆污染物对测量和设备寿命的影响。开放环境测量宜采用符合气象辐射防护要求的安装方式。
4. 隧道开放主洞应用边界
隧道主洞可能存在车辆高速气流、粉尘、尾气、水雾、冲洗水和振动。S-GBTH是否直接安装于主洞应结合现场环境和防护结构专项确认，不能只根据IP或量程判断。
5. 机柜应用边界
S-GBTH百叶结构更适合房间或较大附属空间。小型控制柜内部宜采用体积更适合的温度或温湿度探头。
6. 设备本体监测边界
环境温湿度系统不能替代高压设备触头、UPS、电源模块、风机电机、轴承及其他设备本体专业测温系统。
7. IP65应用边界
S-CJ711防护等级为IP65，不代表可以长期浸水、直接承受隧道冲洗水或安装于桥梁长期暴雨直接冲刷位置。实际工程仍应根据现场配置设备箱、防雨、防凝露和安装高度措施。
8. 本地存储边界
S-CJ711配置8Mbit Flash，可为网络中断期间现场数据保存提供基础。实际可保存时间取决于监测点数量、采样周期和数据记录格式，应进行项目容量核算；通信恢复后的数据补传逻辑应依据实际固件和平台验证结果确定。
十一、软件平台与数据展示
软件平台可按照道路、桥梁/隧道、区段、设备房、机柜和测点进行分级管理，使环境数据具有明确工程空间位置。
桥梁页面可采用桥跨和结构空间方式显示箱梁、塔柱、锚室及设备房环境；隧道页面可按照里程轴展示洞口、洞身、设备房、横通道和泵房监测点。
系统可以采用环境状态分级展示正常、趋势异常、高温、高湿、凝露风险和水浸事件，使运维人员能够快速定位实际风险。
配置表面温度时，可同时显示T、RH、Tdew、Ts和ΔTdew。与普通RH曲线相比，该方式更适合桥梁钢结构内部和地下隧道环境凝露判断。
平台可同时叠加空调、风机、水泵和门状态。例如隧道设备房温度升高以后，可以直接判断空调是否同步发生故障；泵房湿度异常以后，也可以查看集水坑液位是否变化。
平台还应支持长期报表，对不同空间最高温度、最高湿度、凝露风险持续时间、环境异常次数和恢复时间进行统计。
十二、数据分析与智能应用
1. 桥梁箱梁季节性环境分析
通过全年温湿度数据可以建立箱梁内部昼夜和季节性环境基线。某一节段长期明显偏湿时，可优先检查检修孔、排水、结构接缝和局部通风条件。
2. 钢结构凝露分析
空气RH并不是钢结构凝露唯一判据。通过钢板表面温度与空气露点比较，可以统计真正接近凝露条件的持续时间，为防腐检查和除湿运行提供环境依据。
3. 隧道纵向环境分析
通过洞口、中部和设备区域长期数据，可以形成隧道纵向温湿度分布。异常区段长期与相邻区段存在差异时，可以进一步排查局部渗漏、通风或设备热源。
4. 设备房空调故障提前识别
空调停机以后通信、供配电等设备仍持续产生热量。通过温升速率可以在达到设备允许高温之前提前发现环境恶化趋势。
5. 机柜局部过热分析
房间环境正常而某机柜持续高温时，应优先检查柜内风扇、滤网、线缆阻挡和设备负载。该分析能够避免因为一个机柜故障而过度降低整个机房温度。
6. 渗漏水辅助分析
某区域RH持续升高同时水浸或液位发生变化时，应重点排查实际进水；若只有RH变化并与外部露点同步，则应进一步分析湿空气交换和凝露。
7. 风机运行效果分析
隧道附属空间启动通风后，可以比较温湿度恢复速度。在类似外界环境和设备负荷下，如果恢复时间逐步增加，可检查风机、风道和空气组织。
8. 户外设备柜太阳辐射影响分析
桥面或洞口设备柜内部温度可能明显高于同期空气温度。长期比较柜内温度和外部环境，可识别太阳辐射及箱体散热条件对设备运行环境的影响。
9. 环境与设备故障关联
长期将温湿度和机电设备报警时间对应，可以发现部分设备故障是否更多发生于持续高温、高湿或凝露风险阶段。
这种统计关系用于故障排查和维护排序，不应仅凭相关性直接判定环境是设备故障唯一原因。
十三、预警机制与决策支撑
1. 分区域设置环境阈值
桥梁箱梁、通信设备房、配电室、泵房、户外机柜和隧道主洞的环境性质不同，正式预警值应依据设备技术条件、设计文件和运营维护制度分别配置。
2. 温度趋势预警
设备间当前温度尚未超限但持续快速上升时，可提前通知维护人员检查空调、风机和设备负荷。
3. 持续高湿预警
长期高湿比几分钟短时湿度变化更值得关注。系统宜同时记录RH峰值和持续时间。
4. 凝露风险预警
存在表面温度监测时，可采用：
ΔTdew = Ts - Tdew
作为辅助预警参数，使维护人员能够在明显凝露形成以前检查水汽来源、保温和除湿措施。
5. 水浸独立报警
一旦重要机电设备区域出现液态水，应按照水浸事件独立处理，不能等待房间湿度升高以后再确认风险。
6. 设备本体报警独立管理
机柜、电气设备、UPS、风机和水泵自身报警应保持独立。环境温湿度正常不能自动解除设备内部高温或故障报警。
7. 传感器和通信异常独立识别
传感器故障、RS485中断、主机离线和平台网络故障应与真实环境超限分别报警，避免将“没有数据”错误理解为“环境正常”。
8. 推荐处置流程
温湿度趋势异常 → 比较相邻监测点 → 判断桥梁/隧道具体空间 → 查询HVAC或通风设备 → 计算露点和凝露条件 → 查询水浸/液位 → 检查机柜和设备状态 → 判断湿空气、渗漏、设备热负荷或环境控制故障 → 现场处置 → 持续监测恢复过程 → 完成养护记录。
十四、项目实施方案
1. 桥隧附属设施调查
实施前应建立桥梁和隧道附属空间清单，包括箱梁、塔柱、锚室、配电室、通信监控室、风机房、泵房、横通道和设备箱等。
2. 设备环境要求调查
收集供配电、通信、监控、通风、消防和排水设备制造商允许环境条件，为正式报警参数设计提供依据。
3. 渗漏与凝露历史调查
结合养护记录确定历史积水、渗漏、凝露和设备受潮位置，使传感器布点优先覆盖实际风险区，而不是平均分配设备数量。
4. 桥梁环境测点设计
大型箱梁、桥塔和锚室应结合结构分舱、通风路径和出入口布置测点。需要分析凝露时增加代表性表面温度。
5. 隧道环境测点设计
应结合洞长、通风方式、机电设备间位置、横通道、洞口环境和历史渗漏区确定布点。附属设备房应优先监测实际设备运行区域。
6. S-GBTH安装
传感器应避免空调直接送风、风机高速气流、设备排热口、持续水滴、箱梁钢板直接辐射热和其他局部干扰源。
7. S-CJ711安装
主机宜安装于防护条件较好、便于检修且无长期积水的位置。隧道和桥梁户外应用可结合项目配置专用防护箱。
8. 通信系统设计
隧道宜优先采用现有机电通信网络；桥梁分散位置可根据既有光纤、以太网、移动通信覆盖和供电条件设计。重要项目不宜在没有通信冗余评估的情况下完全依赖单一公网链路。
9. 系统接口
与隧道监控、公路机电监控或桥梁养护平台对接时，应明确数据点表、协议、时间同步、报警等级和设备编码。
10. 系统调试与验收
项目完成以后应开展温湿度现场比对、RS485、以太网或4G通信、本地存储、断网、报警、历史查询以及水浸和设备状态接口测试。
十五、运维服务保障
温湿度监测设备应纳入桥梁隧道机电设施或养护设备管理体系，建立设备编号、桥隧名称、里程或结构位置、安装空间、校准和维护档案。
S-GBTH应定期检查百叶结构是否被灰尘、油污、昆虫、蜘蛛网或水迹影响。隧道环境粉尘较明显时，应根据现场情况提高检查频率。
S-CJ711应定期检查供电、RS485、本地Flash以及通信链路，并区分环境异常、传感器故障和网络故障。
桥梁封闭空间发生进水或长期凝露以后，应同步检查钢结构涂层、机电设备、电缆接头和金属构件状态，不能仅在RH恢复以后认为问题已经结束。
隧道发生渗漏维修或排水系统故障以后，应继续观察温湿度、水浸和液位恢复过程，确认环境是否真正回到历史正常基线。
新增大功率机电设备、更换空调、改变箱梁通风或隧道附属空间用途以后，应重新评估原环境测点和预警规则。
建议形成月度、季度和年度桥隧附属环境运行报告，对高温、高湿、凝露风险、进水、通信中断、设备房空调故障及环境恢复时间进行统计。
十六、项目优势与方案价值
本方案没有把桥梁隧道附属温湿度采集简单设计为“传感器＋4G上传”，而是按照桥梁封闭空间和隧道地下环境不同的热湿机理进行分层设计。
在桥梁场景中，方案重点关注钢箱梁、桥塔、锚室及户外设备柜的昼夜热响应、高湿和凝露；在隧道场景中，则重点关注地下水、洞口空气交换、通风设备、设备房散热和排水系统。
方案明确高湿不等于已经凝露，通过空气露点和表面温度建立更加具有物理意义的凝露风险指标。
同时区分空气湿度与实际进水，避免温湿度系统替代水浸和排水监测；区分房间空气温度和设备本体温度，避免使用一个环境测点判断全部机电设备热状态。
S-GBTH和S-CJ711可以作为桥隧附属设施基础环境采集层，再根据工程需要扩展表面温度、水浸、液位、机柜温度、空调、通风和排水状态，实现：
桥隧空间 → 环境温湿度 → 空气露点 → 凝露风险 → 渗漏积水 → 机电设备环境 → 异常预警 → 养护处置
的完整环境监测数据链。
十七、应用场景
桥梁钢箱梁内部温湿度监测：用于箱梁内部空气热湿环境、凝露和防腐环境辅助管理。
桥塔及锚室温湿度监测：用于索桥、斜拉桥塔内及锚固附属空间环境监测。
桥梁机电设备间温湿度监测：用于照明、通信、监控、电源等附属机电设施运行环境管理。
桥梁户外控制柜环境监测：用于桥面交通监控、照明、电源和其他户外机柜内部环境监测。
公路隧道变配电房温湿度监测：用于供配电设备外部运行环境及凝露风险管理。
隧道通信监控设备房：用于视频、通信、服务器及交通监控设备运行环境监测。
隧道风机设备房：用于通风机电控及附属设备外部环境监测。
隧道消防及排水泵房：用于温湿度、渗漏、水浸和积水风险综合在线管理。
隧道横通道附属设备区域：用于分散机电和通信设施环境监测。
桥隧智慧养护系统：用于桥梁、隧道附属设施环境数据统一采集、预警和长期运维分析。
十八、效益分析
连续温湿度监测能够覆盖夜间、恶劣天气和无人巡视时段，使桥梁和隧道附属设备环境从周期性人工检查转为全天候数据监测。
通过多点环境数据，可以识别大型桥梁箱梁或长隧道内部局部高湿、高温区域，提高现场检查的针对性。
空气露点与表面温度联合以后，可以在明显凝露形成前识别风险，为钢结构防腐、设备柜防潮和地下机房除湿提供提前量。
水浸和温湿度联合能够区分空气高湿与实际液态水进入，减少隧道渗漏和桥梁附属空间进水故障排查时间。
房间和机柜环境分层以后，可以判断故障来自整体环境控制不足还是单台设备散热问题，避免无针对性地增加空调和通风能耗。
长期数据还能够形成不同桥梁、隧道和设备房的环境基线，为空调、风机、排水设备以及防潮设施预防性维护提供依据。
进一步与现有机电和养护系统融合后，可把环境异常、机电故障和维修工单建立关系，使桥隧附属设施管理从故障后维修逐步转向基于环境趋势的状态养护。
十九、标准规范与政策依据
桥梁隧道附属温湿度采集监测涉及公路桥梁养护、公路隧道设计、交通工程、机电工程以及隧道养护等多个技术体系。正式工程应根据项目属于公路、市政或其他交通工程分别采用对应现行标准，环境监测设备不能替代主体桥隧和机电设施专业设计。
- JTG 5120-2021《公路桥涵养护规范》。
- JTG 3370.1-2018《公路隧道设计规范 第一册 土建工程》。
- JTG D70/2-2014《公路隧道设计规范 第二册 交通工程与附属设施》。
- JTG/T 3661-2025《公路隧道交通工程与附属设施施工技术规范》。
- JTG/T 3673-2025《公路机电工程施工技术规范》。
- JTG 5130-2026《公路隧道养护技术规范》。
- JTG/T 3530-2026《公路隧道工程现场测试规程》。
- GB/T 4208-2017《外壳防护等级（IP代码）》。
- GB 55037-2022《建筑防火通用规范》，适用于相关建筑及附属设施的防火强制性要求。
- GB 55036-2022《消防设施通用规范》。
- 桥梁结构、隧道结构、供配电、消防、通信监控、通风、照明和排水相关现行专业标准。
- 项目建设单位和运营养护单位现行桥隧机电设施、设备环境和养护管理制度。
1. 公路桥涵养护
JTG 5120-2021《公路桥涵养护规范》自2021年11月1日起实施，并替代原JTG H11-2004，是当前公路桥涵检查、评定、养护维修及技术管理的重要行业标准。
桥梁附属温湿度监测可以作为养护环境数据来源，但桥梁技术状况评定仍应按照桥梁结构和部件专业检查要求执行。
2. 公路隧道设计
JTG 3370.1-2018《公路隧道设计规范 第一册 土建工程》与JTG D70/2-2014《公路隧道设计规范 第二册 交通工程与附属设施》分别覆盖隧道土建和交通工程、附属设施等设计内容。
隧道温湿度监测设备的位置和安装不能影响交通安全、检修空间及其他机电设施正常工作。
3. 隧道交通工程与附属设施施工
JTG/T 3661-2025《公路隧道交通工程与附属设施施工技术规范》自2025年4月1日起实施，并已替代JTG/T F72-2011。
新建和改造项目进行传感器、通信线路及环境采集设备施工时，应与隧道交通工程和其他机电设施统一考虑。
4. 公路机电工程施工
JTG/T 3673-2025《公路机电工程施工技术规范》自2025年4月1日起实施，可作为桥隧温湿度监测系统涉及的供电、通信、设备安装及机电施工的重要技术依据之一。
5. 公路隧道养护
JTG 5130-2026《公路隧道养护技术规范》已于2026年9月1日起正式实施，并同时废止原JTG H12-2015。
因此2026年9月以后编制新的公路隧道运维、养护和附属设施监测方案时，应优先采用JTG 5130-2026，不宜继续把JTG H12-2015列为现行隧道养护规范。
6. 公路隧道现场测试
JTG/T 3530-2026《公路隧道工程现场测试规程》自2026年9月1日起实施。涉及正式隧道现场环境、机电或相关工程测试时，应结合其适用范围和项目检测要求实施。
7. IP防护等级边界
GB/T 4208-2017可用于设备外壳防护等级评价，但IP等级反映的是外壳防止固体异物和水进入的能力，并不能代表设备不会发生内部凝露，也不能将IP65解释为可以长期浸水。
8. 环境监测设计原则
桥梁隧道附属设施环境监测宜遵循：
桥隧类型 → 附属空间 → 设备环境要求 → 热湿来源 → 温湿度监测 → 露点凝露分析 → 水浸排水 → 设备状态 → 运维处置
的技术路线。
环境监测报警值、机电设备运行允许值和设备极限环境条件属于不同层级，项目设计时应保留合理预警裕量。
二十、成功案例
以下为典型应用案例（示例），用于说明桥梁隧道附属温湿度采集监测的实际工程逻辑。如没有对应真实客户项目，对外发布时应保留“典型应用案例（示例）”说明。
案例一：钢箱梁夜间凝露风险并非由最高RH决定
某大型钢桥箱梁内部夏季空气湿度较高，但明显水珠主要出现在夜间和清晨，而不是RH最高的所有时段。
增加钢板表面温度以后发现，夜间钢板冷却速度快于箱梁内部空气，部分时段表面温度下降到空气露点附近。
项目随后根据露点安全裕量优化通风和除湿运行，并将容易凝露的节段作为防腐检查重点。
该案例说明桥梁钢结构内部环境不能只看相对湿度。
案例二：隧道通信设备房空调故障通过温升趋势提前发现
某长隧道通信监控设备房内设备持续运行，夜间空调发生异常。初期室温尚未达到正式高温报警值，但多个温度测点已经连续快速上升。
平台根据历史正常温升基线发出趋势提示，维护人员提前进入现场检查空调设备。
该案例说明高热负荷设备房采用变化速率监测能够提供更早故障预警。
案例三：泵房湿度异常最终定位为排水问题
某隧道泵房湿度长期高于相邻设备房，随后水浸及集水坑液位数据也出现异常。
现场检查发现排水设备运行效率下降，并伴有局部渗漏水。
完成排水系统和渗漏处理以后，房间RH逐渐恢复历史正常范围。
该案例说明地下设备空间湿度异常应与真实液态水数据联合分析。
案例四：房间温度正常但配电机柜内部持续高温
某隧道配电设备间空气温度一直正常，但一组控制柜频繁产生设备高温告警。
增加柜内温度监测以后发现，柜内风扇故障造成局部温升，而房间HVAC工作正常。
完成风扇维修后柜内温度恢复，无需进一步降低整个设备房空调设定温度。
该案例说明空气环境监测和设备内部监测必须分层。
案例五：长隧道局部高湿定位到固定渗漏区段
某隧道沿线多个环境测点中，仅固定里程范围长期表现出更高RH，并在连续降雨后进一步升高。
对比相邻区段和现场巡查结果后发现，该区段存在持续衬砌渗漏。
完成排水和渗漏治理后，其温湿度特征逐渐接近邻近区段。
该案例说明纵向多点环境数据可以为隧道渗漏排查提供定位线索。
案例六：桥面户外控制柜高温实际来自太阳辐射
某桥梁户外机电控制柜在晴天下午频繁出现高温，而同期外界空气温度并未达到设备环境上限。
柜内外温度联合监测发现，太阳直接辐射造成柜内温度明显高于外界空气。
项目通过遮阳、柜体散热和设备布局优化改善运行环境。
该案例说明户外桥梁机柜环境不能仅使用附近气象空气温度进行判断。
二十一、参考文献
- S-GBTH百叶箱型温湿度传感器产品说明书及技术资料。
- S-CJ711防水智能主机产品说明书及技术资料。
- JTG 5120-2021《公路桥涵养护规范》。
- JTG 3370.1-2018《公路隧道设计规范 第一册 土建工程》。
- JTG D70/2-2014《公路隧道设计规范 第二册 交通工程与附属设施》。
- JTG/T 3661-2025《公路隧道交通工程与附属设施施工技术规范》。
- JTG/T 3673-2025《公路机电工程施工技术规范》。
- JTG 5130-2026《公路隧道养护技术规范》。
- JTG/T 3530-2026《公路隧道工程现场测试规程》。
- GB/T 4208-2017《外壳防护等级（IP代码）》。
- GB 55037-2022《建筑防火通用规范》。
- GB 55036-2022《消防设施通用规范》。
- 公路桥梁、隧道结构、供配电、通信监控、照明、通风、消防、排水及机电设施相关现行专业技术标准。
- 桥梁隧道建设单位及运营养护单位的机电设备环境、巡检、维护和故障处置相关管理文件。
本方案适用于高速公路、普通国省道及相关交通工程中的大型桥梁、特大桥、公路隧道和长大隧道附属设施环境监测，可应用于钢箱梁、混凝土箱梁内部、桥塔、锚室、桥梁机电设备房、隧道变配电房、通信监控室、风机房、消防泵房、排水泵房、横通道设备区及各类机电控制设备空间。
桥梁隧道附属温湿度采集监测真正需要解决的，并不是简单知道“桥里或隧道里现在多少度、多少湿度”，而是持续识别不同附属空间中的热量和水汽来源，判断是否已经接近凝露、是否发生真实渗漏进水、机电设备是否处于适宜外部环境，以及环境异常与空调、通风、排水和设备故障之间的真实关系。

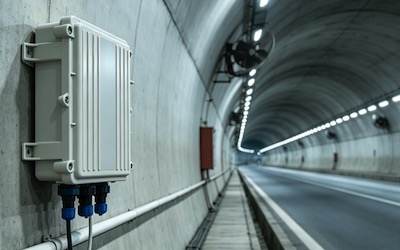

S-GBTH温湿度传感器可以承担桥梁和隧道较大附属空间的空气环境感知，S-CJ711智能主机负责多点自动采集、本地存储以及4G或以太网通信；进一步接入表面温度、水浸、液位、机柜温度、HVAC、通风和排水设备以后，可以构建“桥隧空间—温湿度—空气露点—凝露风险—渗漏积水—机电设备环境—异常预警—养护处置”的桥梁隧道附属设施综合在线监测体系。
