特征

有效利用现有设施

使用相机纵向了解水位变化的图像

现有的网络和摄像设备可以按原样使用。

使用高灵敏度闭路电视摄像机，如果可以看到结构，也可以进行夜间测量。



图像信息的量化，除了视觉信息之外，还可以数字测量水位。图像可用于自动监测水位。从上游到下游的许多点都可以使用摄像机。测量可以实时和非实时进行。非接触式测量仪，无需担心因高水位浸没或与坠落物体碰撞而损坏仪器。该系统是规定的水位测量方法之一。在我们的演示实验中，与遥测水位计的差异白天平均为3厘米，夜间为5厘米。


测量原理

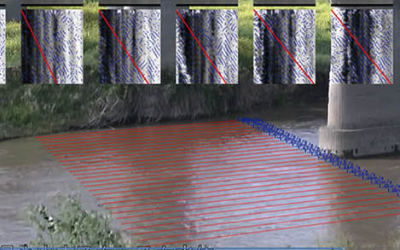

流式检测水面边界位置

利用亮度变化测量水位的原理

在系统设置过程中，仅测量一次目标结构的高程值，并在系统内创建结构的 3D 模型（伪等高线等）。

根据视频确定每个海拔高度的结构平均亮度值，并创建沿海拔高度的平均亮度变化曲线图。

在平均亮度变化曲线中，水面经历了快速的亮度衰减。这种快速变化的位置被定义为水面边界位置，并根据结构的高程值与水面边界之间的关系计算“水位”。

测量技术特点

根据特征点自动校正屏幕抖动

桥段自动匹配示例

通过预先确定图像中的特征点（视角内的固定区域），即使相机因风或振动而晃动，特征点也会自动匹配，自动校正图像失真和模糊。



通过改善失真图像质量来提高测量精度

桥墩水位测量示例（夜间）

通过使用“模型”进行图像处理，可以改善因白天/夜晚/阴影照度变化、降雨、车灯光晕等环境变化引起的图像干扰，并防止误识别和测量精度降低。



我们根据现场测量摄像机的距离、方向、高度等检查目标结构和水面的可见度。了解办公系统配置。我们调研办公室的视频传输系统，了解视频分发路由、网络配置、视频格式、采集方式等。设置摄像机视角，为了最佳地提取水位，我们使用办公室监视器来设置目标结构的视角。我们将勘察目标结构。调查过程中，我们会同时检查办公室显示器。我们将设置系统，以便可以根据水面接触目标结构的点处的亮度分布值来测量水位。另外，进行设置以便可以将指定的水位测量数据存储在该系统中。创建一个显示屏等，以便可以在系统上显示观测到的水位数据。该系统可以在单个服务器上执行从摄像机图像采集（从办公室的视频管理服务器或流媒体获得）到水位测量和输出的处理*。

（*如果有多台摄像机，需要根据服务器容量调查服务器配置和网络环境。）





业务成果

正在构建并实施该系统。

我们为建筑工地等公司提供自动河流水位分配服务。
