水渠雷达流量监测方案

时间：2025-02-18 涉川

水渠流量监测对于农业灌溉、水资源管理及水利工程调度具有重要意义。本方案采用雷达流速测量技术，结合超声波水位传感器和4G远程数据传输，构建一套非接触式、全天候、高精度的水渠流量在线监测系统。该系统可实时监测水渠的流速、水位、流量等参数，确保精准调度和智能管理，提高水资源利用效率，降低人工巡检成本。

监测目标

流速测量：采用雷达测速技术，实时测量水体表面流速，并通过数学模型计算平均流速。
水位监测：超声波水位传感器实时测量水位变化，结合渠底数据计算水深。
流量计算：利用流速、水深、渠道断面数据，计算单位时间内通过水渠的流量。
远程数据传输：通过4G网络实时上传数据，实现远程监测和历史数据存储分析。
智能预警：当水位异常、流速突变或流量超标时，系统自动报警，提供决策支持。

需求分析

传统水渠流量监测痛点

人工测量误差大：传统流量测量依赖人工读取流速和水位，误差较大且效率低。
受环境影响大：传统机械式流量计易受泥沙、漂浮物堵塞，影响测量精度和设备寿命。
实时性差：人工监测方式数据采集滞后，无法实时掌握流量变化情况。
数据整合能力不足：难以长期存储和分析水渠流量数据，影响精准调度和管理。

监测方法

监测参数	监测方式	作用
水流流速	雷达测速传感器	监测水流速度，计算平均流速
水深	超声波水位传感器	实时测量水深
渠道断面	预设固定参数或使用3D激光扫描	计算流量所需的关键参数
流量	结合流速和断面数据计算	计算水渠流量
远程数据传输	4G数据终端	远程监测、数据存储与分析

应用原理

雷达测速测量水流流速：
- 设备安装在渠顶，通过非接触式雷达技术测量水面流速。
- 采用流速分布模型，计算渠内不同水层的平均流速。
水深测量：
- 采用超声波水位传感器，通过回波时间计算水深。
- 结合已知渠道底部标高，确定水深。
流量计算：
- 根据渠道断面形状（矩形、梯形、弧形等），结合水深和平均流速计算单位时间的流量。
数据远程传输：
- 4G网络实时上传流量数据至云端，支持远程可视化监测。
智能分析与预警：
- 设定水位、流速、流量的安全阈值，异常情况时自动报警，提高水渠管理效率。

功能特点

非接触式测量：采用雷达和超声波技术，无需接触水体，避免设备损坏和堵塞。
高精度流量计算：结合流速、水深、渠道断面数据，实现精确流量测算。
全天候监测：不受泥沙、漂浮物、污染等影响，适用于各种水渠环境。
4G远程传输：支持远程监控和数据存储，减少人工维护成本。
智能预警：水流异常或水位超标时自动报警，提高安全性。
低功耗运行：太阳能供电+低功耗设计，适用于无人值守区域。

硬件清单

设备名称	主要参数
雷达流速传感器	流速测量范围 0.02-15m/s，精度 ±1%
超声波水位传感器	水位测量范围 0-10m，精度 ±0.1%
4G数据采集终端	远程数据传输，低功耗
太阳能供电系统	20W-100W 太阳能板+锂电池
远程监测平台	PC端+手机APP 远程管理

方案实现

设备安装：

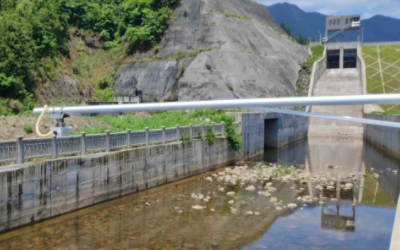

- 在水渠上方固定安装雷达流速传感器，确保测量区域无遮挡。
- 在渠壁上方安装超声波水位传感器，测量水深。
- 4G数据采集终端与传感器连接，并接入太阳能供电系统。
数据采集：
- 雷达传感器测量水面流速，并通过模型计算平均流速。
- 超声波传感器测量水深，结合渠道底部标高计算水位。
数据计算与分析：
- 结合渠道断面数据计算流量，并绘制流量趋势曲线。
- 进行历史数据存储和分析，支持水资源调度优化。
远程监控与智能预警：
- 通过4G网络实时上传数据至云端。
- 预设水位、流速、流量阈值，异常时触发报警。

数据分析与预警决策

监测参数	正常范围	预警阈值	应对措施
水流流速	0.1-3.0m/s	>3.5m/s	预警水流过快，检查是否溢流
水深	0.3-5m	<0.2m 或 >6m	预警水位异常，检查渠底沉积或溢流
流量	50-2000m³/h	超过设定范围	预警水资源异常流失

应用领域

农业灌溉：精准调度灌溉用水，提高水资源利用率。
城市水务管理：监测排水渠道流量，防止溢流和水资源浪费。
水利工程：实时监测渠道水流情况，提高防洪抗旱能力。
生态环境监测：监测自然河道和水渠流量，防止水资源过度利用。

效益分析

经济效益

节省人工巡检成本：减少人工测量需求，降低维护成本30%。
提高水资源管理效率：精准监测流量，优化水资源调度，提高水利用率20%。
减少水损失：异常流量预警机制，有助于降低水资源浪费。
