水渠雷达水位监测

时间：2025-02-18 涉川

水渠水位监测对于农业灌溉、水资源管理及防汛调度具有重要意义。本方案采用雷达水位测量技术，结合4G远程数据传输，构建一套非接触式、全天候、高精度的水渠水位在线监测系统。该系统能够实时监测水渠的水位变化，并通过云端数据平台进行存储、分析和预警，实现水资源的精准管理，提高灌溉效率，降低水资源浪费和人工巡检成本。

监测目标

水位监测：采用雷达水位传感器，实时测量水渠水位，确保精准数据采集。
数据远程传输：4G网络实时上传水位数据，实现远程监测和历史数据存储分析。
智能预警：当水位过高或过低时，系统自动报警，提供决策支持，防止水资源损失或渠道溢流。
自动控制（可选）：可与智能闸门联动，根据水位自动调节水渠流量，提高管理效率。

需求分析

传统水渠水位监测痛点

人工测量效率低：传统水位测量方式依赖人工观测，效率低，误差大。
机械式传感器易损坏：传统浮子式、压力式水位计容易受污泥、漂浮物和水流冲击影响，造成测量误差或设备损坏。
实时性差：人工监测方式数据采集滞后，无法实时掌握水位变化情况。
缺乏远程监控：传统方式难以实现远程数据存储和趋势分析，不利于科学调度和管理。

监测方法

监测参数	监测方式	作用
水位	雷达水位传感器	实时测量水深，确定水渠水位变化
远程数据传输	4G数据采集终端	远程数据上传，便于监测与管理
数据存储与分析	云端数据库	历史数据存储，提供趋势分析
预警系统	阈值报警机制	当水位过高或过低时触发警报

应用原理

雷达水位测量：
- 设备安装在渠顶，通过非接触式雷达技术测量水面到传感器的距离。
- 结合渠道底部标高，实时计算水位高度。
数据远程传输：
- 采集到的水位数据通过4G网络传输至远程监测平台，实现实时监测。
数据存储与分析：
- 监测平台存储历史水位数据，生成水位变化曲线，支持趋势分析和预测。
智能预警：
- 设定水位的高低警戒阈值，水位异常时自动发送报警信息（短信、APP推送等）。
联动控制（可选）：
- 可与自动闸门控制系统联动，实现水位自动调节，提高灌溉管理智能化水平。

功能特点

非接触式测量：采用雷达波测量，无需接触水体，避免设备损坏和堵塞。
高精度水位监测：测量精度达**±3mm**，适用于各种水渠环境。
全天候监测：不受天气、泥沙、污染物影响，可在雨天、洪水期正常工作。
4G远程传输：支持远程监控，减少人工维护成本。
智能预警：水位异常时自动报警，防止水资源损失或渠道溢流。
太阳能供电：低功耗设计，适用于无人值守区域，实现长期稳定运行。

硬件清单

设备名称	主要参数
雷达水位传感器	测量范围 0.2-30m，精度 ±3mm
4G数据采集终端	远程数据传输，低功耗设计
太阳能供电系统	20W-100W 太阳能板+锂电池
远程监测平台	PC端+手机APP 远程管理

方案实现

设备安装：

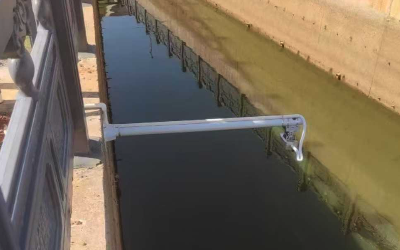

- 在水渠上方固定安装雷达水位传感器，确保测量区域无遮挡。
- 4G数据采集终端与雷达水位传感器连接，并接入太阳能供电系统。
数据采集：
- 雷达传感器实时测量水位，精度高，不受水面漂浮物干扰。
数据计算与分析：
- 结合渠道底部标高，实时计算水深，并绘制水位变化趋势曲线。
远程监控与智能预警：
- 通过4G网络实时上传数据至云端，支持移动端和PC端查看。
- 设定水位过高或过低的报警阈值，异常情况时自动发送报警信息。
自动控制（可选）：
- 可与智能闸门系统联动，当水位过高时自动开闸排水，水位过低时自动关闸蓄水。

数据分析与预警决策

监测参数	正常范围	预警阈值	应对措施
水位	0.3-5m	<0.2m 或 >6m	预警水位异常，检查渠底沉积或溢流
水位变化速率	±5cm/h	>±10cm/h	预警水流异常，检查水渠排水或补水情况

应用领域

农业灌溉：精准调节灌溉用水，提升水资源利用率。
水库和渠道管理：实时监测水位，防止水库溢流或干涸。
城市水务管理：监测排水渠道，防止城市内涝或排水异常。
防汛预警：雨季时监测水位变化，提供预警信息，减少洪涝灾害影响。
