太阳能河流雷达流量监测系统

时间：2025-02-18 涉川

本方案采用雷达流速测量技术和超声波水位测量，结合太阳能供电与4G远程数据传输，构建一套高精度、低功耗、远程可监测的河流流量在线监测系统。系统通过雷达测流传感器获取河流表面流速，同时结合水位测量计算出河道流量，并将数据实时上传至云端，实现对河流流量的远程监测和智能化管理。本方案适用于河流水资源管理、防洪预警、生态环境保护、农业灌溉调度等场景。

监测目标

河流流量监测：实时测量河流的水流速度、水深及流量，确保水资源的精准管理。
数据远程传输：利用4G网络将监测数据上传至云端，实现远程监控。
太阳能自供电：适用于偏远地区和无人值守站点，保证长期稳定运行。
预警功能：当流量异常（如洪水、枯水）时，系统自动触发报警，提供决策支持。

需求分析

传统流量监测的痛点

传统流量测量方式落后：采用水尺或人工观测，难以实现实时监测。
接触式流速仪易受污染影响：传统流量计长期浸泡在水中，易受泥沙、浮游物堵塞，导致测量不准。
人工监测成本高：传统方式依赖人工定期巡查，难以大规模推广。
缺乏远程管理能力：传统数据存储在本地，难以远程访问和分析。

监测方法

监测参数	监测方式	作用
流速	雷达测流传感器	非接触式测量水表面流速
水位	超声波/雷达水位传感器	计算河流断面水深
流量	结合流速、水位计算	获取总流量数据
数据存储	云端数据库	记录流量变化趋势
预警系统	阈值报警	水位或流速异常时触发警报

应用原理

流速测量（雷达测流传感器）
- 雷达传感器安装在桥梁、河岸等固定支架上，采用微波测速技术，测量水面流速。
- 由于水面流速与整体流速具有一定换算关系，可根据河道断面特征推算平均流速。
水位测量（超声波/雷达水位传感器）
- 通过非接触式超声波/雷达水位传感器测量水面高度，计算河道水深。
流量计算
- 结合流速和水深，利用流量公式 Q = V × A（流速 × 断面积）计算河道总流量。
数据传输
- 采集到的数据通过4G通信模块上传至远程监测平台。
预警机制
- 设置高水位、低水位、异常流速阈值，当数据超标时自动触发报警（短信、APP、邮件等）。

功能特点

非接触式测量：雷达测流+超声波测水位，不受泥沙、漂浮物影响。
太阳能供电：适用于野外、无人值守环境，稳定运行。
高精度监测：流速测量精度可达±0.02m/s，水位测量精度可达±3mm。
全天候监测：不受气候和水质条件影响，可在恶劣环境下运行。
4G远程数据传输：支持实时数据上传，远程监控，减少人工巡检成本。
智能预警：水位、流量异常时自动发送警报，支持联动应急响应。

硬件清单

设备名称	主要参数
雷达测流传感器	测量范围 0.2-20m/s，精度 ±0.02m/s
超声波/雷达水位传感器	测量范围 0.2-30m，精度 ±3mm
4G数据采集终端	远程数据上传，低功耗
太阳能供电系统	50W-200W太阳能板+锂电池
远程监测平台	PC端+手机APP远程管理

方案实现

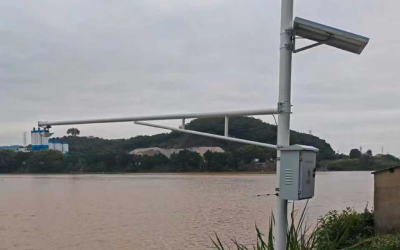

设备安装
- 在河岸、桥梁或浮标上安装雷达流速传感器，调整角度确保测量水面速度。
- 在固定支架上安装超声波/雷达水位计，确保监测水位稳定。
- 安装太阳能供电系统，保障设备全天候稳定运行。
数据采集
- 传感器实时测量流速和水位，并将数据传输至4G数据采集终端。
远程数据传输
- 4G数据终端将数据上传至监测平台，用户可通过PC端或APP随时查看数据。
数据存储与分析
- 平台自动存储历史数据，生成流量变化曲线，支持趋势分析和预测。
智能预警
- 设置高低水位和流量阈值，超出阈值时自动发送报警信息。

数据分析与预警决策

监测参数	正常范围	预警阈值	应对措施
流速	0.3-3m/s	>5m/s（洪水预警）	触发防洪应急响应
水位	1-5m	>6m（溢流警报）	通知管理单位检查
水位变化速率	±5cm/h	>±15cm/h	可能有泄洪或异常降雨

应用领域

水资源管理：实时监测河流水量，优化水资源调度。
洪水预警：监测暴雨期水位变化，提前预警。
农业灌溉：精准控制灌溉水量，提高农业生产效率。
生态环境保护：监测水量变化，评估水生态系统健康状况。

效益分析

经济效益

减少人工成本：远程监测减少人工巡检频率，降低50%运维成本。
提高水资源利用率：精准调度河流水资源，减少浪费，提高农业灌溉效率20%。
设备寿命长：非接触式测量，无需频繁维护，降低维护成本。
