河流影像测量流速数据采集方案

时间：2025-03-07 涉川

1. 方案介绍

本方案利用高清影像采集技术和先进的图像处理算法，实现对河流表面流动情况的实时监测与流速测量。通过集成1080p HD CMOS摄像头、30倍光学变焦和长距离红外补光系统，结合数据采集模块与远程传输技术，构建一套非接触、全天候的流速数据采集与分析系统。该方案旨在为水利工程、防汛预警和水资源管理提供精确、实时的数据支持。

2. 监测目标

主要河流和支流水道：对大江大河及重要支流进行全覆盖监测。
水库及水利设施：监测水库溢流口、渠道和泵站等关键部位的流速变化。
防汛重点区域：对洪水易发区域进行重点实时监控，确保异常流态能迅速反馈。

3. 需求分析

实时性要求：需实现24小时连续监测，实时传输流速数据。
高精度测量：要求流速检测精度达到±0.01m/s，量程覆盖正负15m/s范围。
环境适应性：系统需适应户外复杂环境，具备防水、防尘和抗干扰能力。
远程数据整合：支持与远程监控中心、云平台或大数据分析系统的无缝对接。
经济高效：降低部署成本及后期维护费用，同时实现大范围监测。

4. 监测方法

高清摄像采集：利用高分辨率摄像头采集河面连续影像。

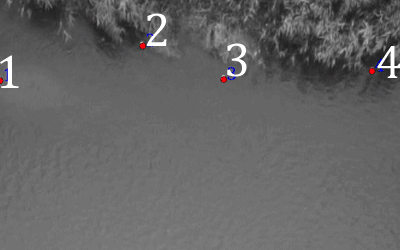

图像处理算法：通过连续帧图像对比，采用光学流检测、特征匹配和运动估计算法，提取水流运动信息。
数据转换：将图像中的运动轨迹转换为流速数据，并实时校正与过滤噪声。

5. 应用原理

本方案基于非接触式光学测量原理，通过采集河面影像数据来捕捉水流运动。利用高速图像处理单元对连续图像帧进行比对和计算，提取水体运动的矢量信息，最终转换为精确的流速值。红外补光系统保证在弱光或夜间环境下同样能获取清晰影像，从而确保数据连续性和准确性。

6. 功能特点

高清影像与高速采集：1080p分辨率、60fps视频采集，保证每一帧图像细节清晰。
远程变焦与红外补光：30倍光学变焦及250米红外照射，实现远距离精细监测。
宽域覆盖：单探头设计可覆盖350米宽河道，实现大范围监控。
智能数据处理：内置实时数据处理模块，实现流速自动计算和异常检测。
环境适应性强：采用IP66防护外壳设计，防水防尘，适用于恶劣户外环境。
多接口数据传输：支持RS485及网络接口，便于与监控平台无缝对接。

7. 硬件清单

高清摄像头（1080p HD CMOS传感器）
高性能图像处理模块
30倍光学变焦镜头
红外照射灯（照射距离250米）
数据采集与传输模块（支持RS485/网络接口）
防护外壳（IP66级）
电源及辅助设备（稳压电源、安装支架等）

8. 硬件参数（量程、精度）

摄像头分辨率：1080p Full HD
帧率：60 fps
光学变焦：30倍
红外照射距离：250米
流速测量范围：负流速 -15m/s 至 -0.2m/s；正流速 +0.2m/s 至 +15m/s
流速测量精度：达到±0.01m/s
防护等级：IP66，确保长期户外稳定运行

9. 方案实现

硬件部署：在河岸、桥梁或监控塔架上安装摄像头及红外补光装置，通过固定支架或倾斜安装方式，确保监测区域覆盖。
软件系统集成：开发数据采集与图像处理软件，实现流速自动计算、数据实时上传及存储。
网络互联：利用有线或无线网络将数据传输至远程监控中心，实现数据共享与云端存储。
系统调试与校准：现场调试摄像头角度、焦距及红外补光强度，并结合实际流速测试进行算法校准，确保系统输出精准数据。

10. 数据分析

实时监控：对采集的影像数据进行实时处理，计算出流速数据，并生成动态曲线和统计报表。
历史数据比对：长期数据存储便于趋势分析、历史对比和异常情况回溯。
多维数据融合：结合其他水文参数（如水位、雨量）进行综合分析，提升预警准确率。

11. 预警决策

异常检测：当流速数据超出正常波动范围时，系统自动触发预警。
实时报警：通过短信、邮件或监控平台实时通知相关部门。
决策支持：数据分析结果为水利调度、防汛预警和应急响应提供科学依据，助力制定快速反应措施。

12. 方案优点

非接触式测量：避免传统接触式仪器的磨损和数据干扰，确保长期稳定运行。
高精度与实时性：高清影像和高速处理确保流速数据精准且实时更新。
覆盖范围广：单探头设计可实现大面积监测，降低系统布控成本。
环境适应性强：IP66防护设计确保系统在恶劣天气和复杂地形下正常运行。
易于集成与扩展：支持与多种监测传感器及数据平台无缝对接，便于系统升级和扩展应用。

13. 应用领域

水利工程监控：大坝、渠道、泵站等水利设施流速监测。
防汛预警系统：实时监控洪水易发区域，提前预警，保障安全。
环境与生态监测：评估河流水体动态变化对生态环境的影响。
科研数据采集：为水文、气象等科研机构提供高精度流速数据支持。

14. 效益分析

安全保障：实时监测和预警能力大幅提升防洪、防灾能力，降低事故风险。
成本节约：非接触式、单探头大范围监控方案有效降低设备部署与维护成本。
数据支持决策：提供精准数据为水资源调度、环境治理和工程管理提供科学依据。
智能化管理：系统化数据采集和分析实现水利管理的信息化、智能化转型。

15. 案例分享

案例一：大型河流水文监控
某市利用该方案在主要河段安装监测系统，实现24小时不间断流速监测。在暴雨季节，系统及时捕捉到流速异常，迅速预警，有效避免了洪涝灾害的发生。
案例二：水库安全管理
在某水库防溢口处部署影像流速采集方案，实时监控水体流速及流向变化。通过数据分析与预警机制，水库管理部门能够及时调整水位调控策略，保障水库安全运行。
案例三：环境生态研究
某科研机构在河流生态监测中采用该方案，不仅获取了流速数据，还结合水质、温度等多参数数据，对河流水动力学与生态环境变化进行深入研究，取得了显著成果。
