LSPIV时空图像法河流流速监测方案

时间：2025-03-07 涉川

1. 方案背景与监测需求

随着水利工程管理、防汛预警及生态环境保护的要求不断提高，对河流水流状态的实时监控显得尤为重要。传统的接触式流速测量方法存在安装困难、易受干扰及维护成本高等问题。LSPIV（Large-Scale Particle Image Velocimetry）时空图像法基于非接触式高清影像技术，通过捕捉河面上自然漂浮颗粒或纹理特征，实现对流速场的高精度监测，具有高效、精准、经济等显著优势。

2. 监测目标与需求分析

监测目标：
- 实时采集河流表面流速分布数据
- 分析局部流速变化及整体流动特征
- 为防汛调度、水资源管理和生态环境评估提供数据支持
需求分析：
- 非接触式测量：无需接触水体，降低设备磨损及水质污染风险。
- 高分辨率与高帧率：要求使用1080p及以上分辨率、60fps或更高帧率摄像头，确保图像细节完整。
- 大范围覆盖：单探头系统需覆盖宽阔水面，常见监测范围可达数百米。
- 实时数据处理：依托高速图像处理平台，将连续时空图像数据实时转换为流速信息。
- 环境适应性：设备需具备防水、防尘、防震及抗强光干扰等特性，适应复杂户外环境。

3. LSPIV时空图像法监测原理

原理概述：

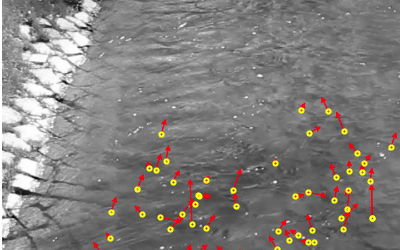

LSPIV技术基于捕捉连续时间序列图像，通过对比不同帧中水面特征（如漂浮物、纹理）的位移，采用光学流检测算法计算局部流速。
时空图像构建：
将连续影像沿时间轴叠加，生成时空图像（Time-Space Image），其中图像中斜率代表流速大小，结合校正参数即可量化计算流速。
数据处理算法：
- 特征匹配与相关性分析
- 光学流检测算法（如PIV算法）
- 数字滤波与噪声抑制，确保数据准确性

4. 设备组成与硬件清单

高清摄像头：
- 1080p HD CMOS影像传感器
- 高帧率（≥60fps）采集模块
- 可选30倍光学变焦功能，满足远距离监测需求
红外补光系统：
- 在弱光或夜间条件下提供高效照明
- 红外照射距离可达250米，保证图像质量
数据采集与处理模块：
- 内置高速图像处理单元，实时运算与数据转换
- 具备数据存储及远程传输功能（支持RS485、以太网等接口）
防护外壳及安装配件：
- IP66级防护外壳，确保设备在复杂户外环境中稳定运行
- 专用支架及倾斜调节装置，确保摄像头对准监测区域

5. 方案实现流程

现场部署：
- 在河岸、桥梁或高塔上安装摄像头，调整最佳视角和倾斜角度，确保覆盖目标监测区域。
- 同步配置红外补光装置，保证全天候监测条件。
数据采集：
- 利用高清摄像头连续捕捉河面图像，形成时空图像序列。
- 预设监测时段及采集频率，确保数据连续性。
图像处理与流速计算：
- 使用LSPIV算法对连续图像进行特征提取与匹配，计算水面特征位移。
- 通过斜率解析生成流速数据，进行实时校正与噪声过滤。
数据传输与存储：
- 将处理后的流速数据通过有线或无线网络传输至中央监控平台。
- 同时进行本地数据备份，便于历史数据分析与趋势预测。
预警决策与反馈：
- 系统设定流速阈值，当检测到异常流速时自动触发预警。
- 预警信息通过短信、邮件或监控平台及时反馈给相关部门，辅助决策。

6. 数据分析与预警决策

实时监控：利用连续数据生成流速动态曲线，直观展示流速变化。
历史数据比对：长期数据存储支持对比分析，识别趋势与异常波动。
智能预警：结合设定的流速阈值，系统自动检测异常状态，并通过多渠道发布预警信息。
决策支持：数据分析结果为水利调度、防汛措施及生态评估提供科学依据。

7. 方案优点与效益分析

非接触式监测：避免对水体的干扰，确保监测的连续性与安全性。
高精度与实时性：基于高清时空图像数据，能精准捕捉流速细微变化，满足高精度需求。
广域覆盖与经济性：单探头可覆盖大范围区域，降低设备数量及部署成本。
环境适应性强：IP66防护设计和红外补光系统确保设备在恶劣天气下稳定运行。
智能化数据管理：自动化数据处理与预警机制实现了水利管理的信息化升级，提升整体安全防控水平。

8. 应用领域与案例分享

应用领域：
- 水利工程监控：用于大江大河、渠道及水库的流速监测，确保工程安全。
- 防汛预警系统：在洪水高风险区域部署，实现流速异常监测与预警。
- 生态环境保护：监测河流流态变化，评估水生态系统健康状况。
- 科研数据采集：为水文、气象及环境科学研究提供高精度、长期连续的数据支持。
案例分享：
- 某市防洪预警系统：通过部署LSPIV监测系统，成功提前识别了洪水来临前的流速异常变化，为防汛调度赢得宝贵时间。
- 生态环境研究项目：利用该方案长期监测某河段流速数据，与水质、温度等多参数融合分析，有效揭示了水生态环境变化规律。
- 水利工程安全管理：在大坝及泵站附近布设监测设备，实时反馈流速动态，辅助决策部门调整工程运行策略，确保设施安全。
