SSIV表面结构图像测速法监测方案
时间：2025-03-07
涉川
1. 方案介绍
SSIV（Surface Structure Image Velocimetry）表面结构图像测速法是一种基于非接触式光学采集和图像处理技术的流速监测方案。该方案通过捕捉水体表面固有的纹理、波纹及结构变化，利用高分辨率高速摄像设备和先进的图像处理算法，将表面结构的动态变化转化为流速信息，适用于河流、水库、渠道等水体的实时流场监测。
2. 监测目标
-
水体表面流速分布：实时监测河流、湖泊及水库等大面积水体的流速变化。
-
局部流动特性：捕捉局部水流扰动、回流和涡旋等细微流动现象。
-
动态变化趋势：跟踪短时与长时尺度下水体流速的动态变化，为水利调度与防汛预警提供数据支撑。
3. 需求分析
-
实时性要求：需要实现连续、实时的数据采集与处理，确保监测结果能够快速反映水流状态。
-
高精度测量：要求测速精度达到±0.01～±0.05 m/s，覆盖正负15m/s左右的流速范围。
-
环境适应性：设备应具备户外防水、防尘、防光照干扰等特性，适应复杂水环境。
-
数据整合与传输：系统需支持远程数据传输、存储与历史数据比对，并能与水文监控平台无缝对接。
-
经济高效：降低监测设备部署与维护成本，实现大范围监控。
4. 监测方法
-
影像采集：利用高分辨率、高清晰度摄像设备对水面进行连续拍摄。
-
图像处理：对连续图像序列进行时空图像重构，提取水体表面结构特征。
-
速度计算：采用基于光学流和结构匹配的算法，通过特征位移的斜率分析获得局部流速数据。
-
数据校正：利用现场标定及辅助传感器（如水位计）进行数据校正，提高测量精度。
5. 应用原理

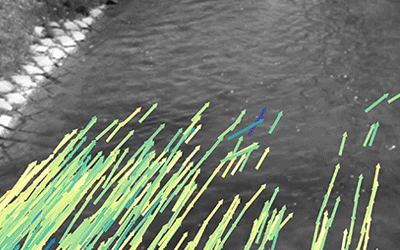

SSIV方法基于水体表面自然存在的波纹、碎片或固有纹理，通过高速摄像设备获取连续影像。图像处理系统利用差分、相关性匹配等算法对连续帧间的表面结构位移进行分析，构造时空图像。图像中斜率与位移速度成正比，通过几何校正和时间标定，即可转换为实际流速数据。该方法实现了非接触式测量，能够在不干扰水体的情况下精准捕捉流动特性。
6. 功能特点
-
非接触式监测：无需侵入水体，避免仪器磨损与水质干扰。
-
高分辨率与高速采集：采用1080p或更高分辨率摄像头，支持60fps及以上帧率，实现细节捕捉。
-
宽域覆盖：单探头可监测数百米范围内的水面流动，适合大面积监控。
-
智能图像处理：内置先进的SSIV算法，实现自动特征提取、运动检测与流速计算。
-
实时数据传输：支持多种通信接口（如RS485、以太网、无线传输），便于远程监控。
-
环境适应性强：IP66或更高防护等级，适用于恶劣户外环境。
7. 硬件清单
-
高清摄像头：1080p或更高分辨率CMOS影像传感器，高帧率采集模块。
-
镜头系统：可选光学变焦镜头（例如30倍光学变焦），满足不同监测距离要求。
-
红外补光装置：用于夜间或弱光环境下的图像增强。
-
数据采集模块：高速图像处理单元，具备本地存储与实时数据传输功能。
-
防护外壳及支架：IP66级防护外壳、固定及可调支架，确保设备稳定安装。
-
辅助传感器：可选水位、温度等辅助传感器，用于数据校正和多参数融合分析。
8. 硬件参数（量程、精度）
-
摄像头分辨率：≥1080p Full HD
-
帧率：60 fps或更高
-
光学变焦：可选30倍（视实际监测距离需求）
-
测速量程：覆盖 -15m/s 至 +15m/s
-
测速精度：±0.01～±0.05 m/s（经现场标定后可进一步优化）
-
红外补光距离：250米左右（视具体环境定制）
-
防护等级：IP66及以上，确保户外长期稳定运行
9. 方案实现
-
设备部署：在河岸、桥梁或监控塔架上安装摄像头及补光系统，调整最佳监测角度，确保监控区域覆盖整个目标水面。
-
系统集成：硬件与数据采集模块通过有线或无线方式连接，形成本地数据采集系统，并与远程监控平台联通。
-
现场校准：通过设置标定板或参考物，对摄像头视场进行几何校正，确保图像处理算法输出与实际流速匹配。
-
软件平台：开发专用图像处理与数据分析软件，支持实时流速计算、数据存储、趋势分析及预警功能。
-
数据传输：利用网络接口将处理后的流速数据传输至中央监控平台，实现多点数据融合与统一调度。
10. 数据分析
-
实时监测与显示：系统实时生成流速时空图、动态曲线及统计报表，直观展示水体流动情况。
-
历史数据比对：支持长期数据存储与对比分析，便于识别趋势、周期性变化及异常波动。
-
多维数据融合：结合水位、雨量、温度等数据进行综合分析，提升预测预警的准确性。
-
自动报警：当流速数据超出预设安全阈值时，系统自动触发预警并记录事件。
11. 预警决策
-
实时预警：结合数据分析结果和流速异常检测，系统可通过短信、邮件或监控平台及时发布预警信息。
-
决策支持：预警数据为水利调度、应急响应及防汛措施提供科学依据，帮助相关部门及时采取措施。
-
动态调整：根据实时数据反馈调整现场监控角度及补光参数，确保持续获取高质量数据。
12. 方案优点
-
非接触测量：避免水体污染和设备磨损，实现长期稳定监测。
-
高精度与实时性：通过高清高速影像采集和先进算法，实现细微流速变化的精准捕捉。
-
广域监控：单探头设计覆盖大范围水面，降低设备数量和部署成本。
-
系统集成性强：数据采集、处理与预警一体化设计，便于与现有水利监控系统对接。
-
环境适应能力强：设备具备良好的防护与抗干扰设计，适用于多种复杂户外环境。
13. 应用领域
-
水利工程安全监控：大江大河、渠道、泵站及水库等重点区域流速监控。
-
防汛预警系统：实时捕捉洪水高风险区域流速异常，为防洪调度提供数据支持。
-
生态环境监测：监测河流、湖泊水体流态变化，评估生态环境健康状况。
-
科研数据采集：为水文、气象及环境研究提供高精度、连续的流速数据。
14. 效益分析
-
安全保障：实时监测和预警功能大幅提升水利设施和防洪系统的安全性。
-
降低成本：非接触式单探头大范围监测方案有效减少设备维护和人工巡检成本。
-
数据支持决策：高精度数据为水资源调度、工程管理和环境治理提供科学依据。
-
系统升级：模块化设计便于后续扩展和与其他监测系统集成，实现智能化管理。
15. 案例分享
-
案例一：城市防洪预警系统
某市在主要河段部署SSIV监测系统，通过实时监测水面流速变化，实现早期预警。在暴雨期间，系统捕捉到流速异常，提前启动应急预案，有效降低了洪涝灾害风险。 -
案例二：大型水库安全监控
在某大型水库溢流口区域，利用SSIV方案对水面流速进行连续监控，结合水位数据进行动态分析。系统为调度部门提供了实时流速与趋势分析报告，辅助决策人员调整溢流调控策略，保障水库安全运行。 -
案例三：生态环境研究项目
某科研机构利用SSIV监测方案，对一条生态河流进行长期监控，不仅获得了高精度流速数据，还通过图像分析捕捉到水面微观流态变化，为研究水生态系统健康状况提供了宝贵数据。
