基于边缘计算的图像河流表面流速监测方案
时间：2025-03-07
涉川
1. 方案介绍
本方案利用高清摄像设备捕捉河流表面的影像数据，并借助边缘计算平台在采集现场实时处理图像数据，提取流速信息，实现非接触式、高精度、低延时的河流表面流速监测。通过将复杂的图像处理算法部署在边缘设备上，不仅大幅降低了数据传输负担，还能及时响应流速异常情况，为水资源管理和防汛预警提供高效的数据支撑。
2. 监测目标
-
实时捕捉河流表面动态：监测水面纹理、波浪及漂浮物的运动轨迹。
-
提取局部及整体流速分布：获取不同区域、不同时间段的流速数据。
-
支持防汛调度与水资源管理：为预警决策、流量调控和生态评估提供实时数据依据。
3. 需求分析
-
实时性：要求现场数据采集、处理与响应时间短，边缘计算节点需在毫秒级内完成图像处理。
-
高精度测量：目标测量精度达到±0.01～±0.05 m/s，量程覆盖负/正15 m/s范围。
-
环境适应性：设备应适应户外复杂气候，具备防水、防尘、防震及抗强光干扰能力。
-
数据整合与传输：边缘节点处理后的数据通过网络接口传输至中央监控平台，实现与其他水文监测设备数据融合。
-
经济高效：采用模块化设计，降低设备部署、维护及数据传输成本。
4. 监测方法
-
图像采集：利用高清摄像头（≥1080p分辨率、≥60 fps帧率）捕捉连续河面影像。
-
边缘实时处理：将采集到的图像数据在边缘计算设备上运行光学流算法（如基于PIV或光流检测算法）进行特征匹配和位移计算。
-
流速计算与校正：通过图像中水面结构位移的斜率与时间标定转换为实际流速数据，同时结合现场标定参数进行误差校正。
-
数据过滤与融合：对原始数据进行滤波处理，剔除噪声和瞬时异常，确保数据的稳定性与连续性。
5. 应用原理

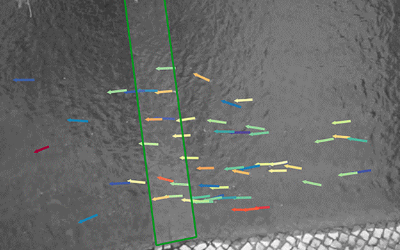

基于图像采集的流速监测原理是通过捕捉河流表面固有的纹理、波纹或漂浮物的运动轨迹，利用边缘计算节点上的图像处理算法，对连续图像帧进行比对，提取水面特征点的位移信息。经过几何校正和时间间隔标定后，系统可将位移转换为实际的流速数值。边缘计算的引入使得数据处理在现场完成，极大地缩短了响应时间并降低了对中央服务器带宽的依赖。
6. 功能特点
-
非接触式监测：避免对水体的干扰，保证长期稳定运行。
-
实时边缘处理：现场边缘节点可即时对采集图像进行处理，降低数据传输延迟。
-
高精度与大范围覆盖：采用高清摄像与先进算法，实现对广阔水面（如数百米范围）的流速精确测量。
-
智能预警与数据分析：系统内置自动报警功能，当流速异常时可即时触发预警，同时支持历史数据存储与趋势分析。
-
模块化设计与易扩展性：支持与其他水文监测设备集成，实现多参数协同监控。
7. 硬件清单
-
高清摄像头：支持1080p或更高分辨率、至少60fps采集能力（可选具备光学变焦功能）。
-
边缘计算平台：嵌入式高性能计算单元（如NVIDIA Jetson系列、X86边缘服务器等），用于实时图像处理。
-
红外补光系统：适用于夜间或低光环境下图像增强，确保全天候监测。
-
数据采集模块：高速数据接口模块，支持RS485、以太网或无线传输。
-
防护外壳及支架：IP66或更高等级防护壳体，确保设备在户外稳定运行。
-
辅助传感器：如水位、温度等传感器，用于数据校正和多参数融合分析。
8. 硬件参数（量程、精度）
-
摄像头分辨率：≥1080p Full HD
-
帧率：≥60 fps
-
光学变焦（可选）：可达30倍
-
边缘计算处理时延：目标在50～200毫秒内完成图像处理
-
流速测量量程：-15 m/s 至 +15 m/s
-
流速测量精度：±0.01～±0.05 m/s（依现场标定结果优化）
-
红外补光距离：约250米（根据实际环境定制）
-
防护等级：IP66及以上
9. 方案实现
-
现场部署：在河岸、桥梁或监控塔架上安装摄像头、红外补光设备及边缘计算节点，确保视场覆盖目标水面区域。
-
系统集成：各硬件设备通过数据采集模块连接，边缘节点负责实时处理，并将处理后的数据通过有线或无线网络上传至中央监控平台。
-
现场校准：设置标定板或使用自然参照物，对摄像头视场进行几何及时间校正，确保数据与实际流速匹配。
-
软件平台：开发专用边缘图像处理与数据分析软件，内置流速计算、数据滤波、异常检测及预警功能，实现系统自动化运行。
10. 数据分析
-
实时监控与显示：边缘节点处理后的流速数据实时生成流速分布图、动态曲线及统计报表，通过中央平台进行展示。
-
历史数据存储与比对：长期数据存储支持趋势分析、周期性变化和异常波动检测。
-
多参数融合分析：结合水位、降雨、温度等多传感器数据进行联合分析，提升预警准确性。
-
数据挖掘与决策支持：利用大数据分析算法，对长期监测数据进行挖掘，为防汛调度和水资源管理提供科学依据。
11. 预警决策
-
自动预警机制：预设流速、流量等参数阈值，当监测数据超出正常范围时，系统自动触发报警。
-
多渠道信息推送：通过短信、邮件或监控平台实时通知相关管理部门。
-
动态调整策略：依据实时数据反馈，及时调整现场设备参数和防汛调度方案，确保安全运行。
12. 方案优点
-
实时性强：边缘计算大幅降低数据处理时延，确保监测数据的即时性。
-
高精度测量：利用高清图像及先进算法，实现细微流速变化的精准捕捉。
-
非接触式监测：避免水体污染和设备磨损，适合长期连续监控。
-
降低传输负担：现场数据预处理减少数据上传量，提升系统稳定性。
-
易于扩展与集成：模块化设计方便与其他水文监测系统集成，实现多参数协同监控。
13. 应用领域
-
水利工程监控：大江大河、渠道、泵站及水库等重点区域的流速监测。
-
防汛预警系统：在洪水易发区域部署，实时监测流速异常，为防洪调度提供依据。
-
环境与生态监测：监控河流水体动态变化，评估生态系统健康状态。
-
科研与数据采集：为水文、气象及环境科学研究提供高精度、长期连续的监测数据。
14. 效益分析
-
安全性提升：实时监测和预警功能可大幅提高防汛与水资源管理的响应速度，降低灾害风险。
-
成本降低：非接触式单探头与边缘预处理降低了设备维护和数据传输成本。
-
决策支持：高精度、实时数据为水利调度、生态保护及工程管理提供科学决策依据。
-
系统稳定性与扩展性：模块化设计便于系统升级和多系统集成，提升整体管理效率。
15. 案例分享
-
案例一：城市防汛预警系统
某市在主要河段部署基于边缘计算的图像流速监测系统，通过实时数据处理和预警机制，在暴雨期间成功捕捉到流速异常，提前通知防汛部门，有效降低了洪涝灾害风险。 -
案例二：大型水库安全监控
在某大型水库溢流口区域，利用该方案对水面流速进行连续监控，结合水位及降雨数据，生成动态预警报告，辅助调度人员调整溢流控制策略，保障水库安全运行。 -
案例三：生态环境研究项目
某科研机构利用边缘计算监测系统，对生态河流进行长期监控，不仅获取了高精度流速数据，还结合温度、水质等信息进行多参数分析，为生态系统健康评估提供了详实的数据支持。
