河流表面流速视频图像采集、预处理监测方案
时间：2025-03-07
涉川
1. 方案介绍
本方案提出利用高分辨率视频图像对河流表面流速进行非接触式监测，通过采集、预处理并传输视频图像，为后续流速提取与数据分析提供高质量数据支持。预处理阶段重点在于校正透视失真、消除噪声及环境干扰，确保图像中水面纹理、波纹及漂浮示踪物特征清晰可辨，从而提高流速计算的准确性。该方案适用于水利工程监测、防汛预警及生态环境评估等场景。
2. 监测目标
-
实时监测：对目标河段水面动态进行连续视频采集。
-
非接触测量：利用视频图像获取水面流动信息，避免传统仪器的侵入性干扰。
-
数据质量保障：通过预处理提高图像信噪比，为后续流速提取提供可靠数据。
3. 需求分析
-
视频采集质量：要求摄像设备具备高分辨率（≥1080p）和足够的帧率（30~60 fps），确保捕获水面细节。
-
环境适应性：系统须适应强光、低光、雨雾等多种复杂户外环境，保证图像预处理后的效果稳定。
-
实时性与边缘处理：现场边缘计算设备能够快速对图像进行预处理（处理延时低于200毫秒），减少数据传输压力并实现快速反馈。
-
系统稳定性：硬件安装（防震、防水）及电源保障需满足长期野外监测的要求。
4. 监测方法
-
视频图像采集：在河流监测区域安装高清摄像机（固定或移动式），根据监测范围调整焦距与视场，采集连续视频数据。
-
图像预处理：包括正射校正（消除透视失真）、去噪滤波、直方图均衡、边缘增强等算法，提升图像中水面纹理和示踪物特征的清晰度，为后续流速提取打下基础。
5. 应用原理

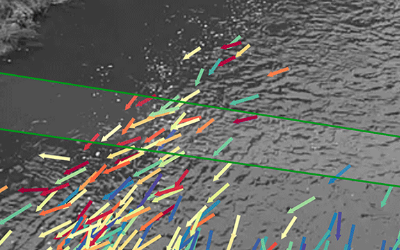

基于“水面纹理随流体运动”的原理，河流表面存在自然的波纹、泡沫及漂浮物等示踪特征。通过连续视频图像采集，这些特征在不同帧之间会发生位移。预处理阶段对图像进行校正与降噪后，可利用光流、互相关或粒子图像测速（PIV）等算法提取位移信息，再结合时间间隔计算出水面流速。此过程可在边缘计算节点上初步完成，提高数据处理效率和响应速度。
6. 功能特点
-
非接触式采集：利用视频图像实现远距离、无干扰测量。
-
高分辨率与高帧率：确保水面细节完整捕捉，满足后续特征提取需求。
-
预处理增强：正射校正、滤波降噪、对比度增强等预处理算法提高图像质量。
-
边缘实时处理：采用边缘计算设备在现场对数据进行初步处理，降低传输负荷、实现快速反馈。
-
系统模块化设计：便于集成与维护，适应不同监测环境。
7. 硬件清单
-
高清摄像机（分辨率≥1080p，帧率30~60 fps，支持光学变焦）。
-
防水、防震固定支架及安装设备。
-
红外/LED补光装置（适用于夜间或低光环境）。
-
边缘计算平台（如NVIDIA Jetson系列、工业级小型PC）。
-
辅助定位及校准设备（如GPS、水平仪、标定板）。
-
数据传输模块（有线或无线网络接口）。
8. 硬件参数（量程、精度）
-
摄像机：1080p以上分辨率；帧率30~60 fps；视场覆盖范围根据安装高度与焦距确定。
-
边缘计算节点：处理延时低于200毫秒/帧，满足实时预处理需求。
-
测速精度：通过预处理确保最终流速提取误差控制在±0.05 m/s以内。
-
红外照明：补光距离可达200~250米，确保低光环境下图像清晰。
9. 方案实现
-
现场安装：选择监测河段，安装高清摄像机与补光设备，并固定边缘计算节点；进行环境测试确保设备稳定。
-
摄像机校准：利用地面控制点进行正射校正，消除透视与畸变影响，建立世界坐标与图像坐标的转换模型。
-
视频采集：设置合适的采样频率及曝光参数，持续采集河流表面视频数据。
-
图像预处理：在边缘计算节点上运行图像预处理算法，对采集视频进行去噪、校正和增强。
-
数据传输与存储：预处理后的数据经过压缩后上传至中央监控平台，同时本地存储备份。
10. 数据分析
-
图像质量评估：对比预处理前后图像信噪比、对比度及细节清晰度。
-
流速提取准备：将预处理后的图像数据供后续采用光流或PIV算法提取流速信息。
-
时空图像构建：可选构建时空图像，对比纹理变化分析河流整体运动趋势。
11. 预警决策
利用实时视频数据和预处理结果监测河流流速异常变化，一旦检测到流速突然增大或波动异常，系统自动触发预警，并通过短信、邮件或监控平台通知水利管理部门，辅助防汛调度与应急响应。
12. 方案优点
-
非接触、实时监测：避免传统仪器的侵入性干扰和高维护成本。
-
高数据质量：预处理技术大幅提升图像质量，为后续数据分析提供准确基础。
-
边缘计算降低延时：现场处理减少数据传输负荷，提高响应速度。
-
适用性广：适用于不同环境（强光、弱光、雨天等），满足多种监测场景需求。
13. 应用领域
-
河流与水库流速监测
-
洪水预警及防汛调度
-
水资源管理与调度
-
环境与生态监控
-
水利工程安全评估
14. 效益分析
-
安全保障：实时监测与预警机制有助于提前发现异常水流状态，降低洪灾风险。
-
成本节约：非接触式设备维护简单，系统部署与运营成本低于传统现场仪器。
-
数据精度提升：高质量预处理提高了后续流速提取准确性，有助于科学决策。
-
智能化管理：边缘计算与自动预警功能实现无人值守监控，适应现代智能水利管理需求。
15. 案例分享
-
案例一：某山区小河流监测
采用本方案对一条山区小河进行视频图像采集与预处理，成功实现了实时流速监测，并通过预警系统提前发现因暴雨引发的流速剧增，有效支持了防汛调度。 -
案例二：城市河道环境监测
在城市主要河道部署高清摄像机与边缘计算节点，对不同时间段的水面视频进行预处理和存储，为城市水资源管理提供了大量高质量数据，辅助政府进行环境评估和防洪规划。
