老建筑倾斜、变形在线监测方案
时间：2025-04-01
涉川
1. 方案概述
随着城市老旧建筑、桥梁、高层建筑及关键基础设施进入使用寿命后，受长期环境作用和震动影响，建筑结构可能出现液化、沉降、裂缝等安全隐患。为了保障建筑抗震安全，本方案提出一套基于高精度传感器、4G无线数据传输与云平台分析的在线监测系统。该系统实时采集建筑地基和结构的液化风险、沉降、裂缝扩展等关键参数，通过边缘计算初步处理后上传至云平台，结合智能算法进行趋势分析和预警判断，最终通过手机APP或PC端实现远程监控和报警响应，从而为及时采取加固措施提供数据支持，降低安全事故风险。
2. 方案目标
-
实时监测：全天候连续采集地基液化、沉降、裂缝等数据，确保监测全面、精确。
-
智能预警：设定安全阈值和智能分析模型，一旦监测数据异常，系统自动发送预警信息（短信、APP推送等），帮助管理人员提前介入。
-
远程管理：利用4G无线通信技术实现数据实时传输，管理人员可通过手机APP和PC端随时随地查看监测状态和历史趋势报告。
-
数据分析与决策支持：长期存储数据，利用AI算法和灰色预测模型对未来风险进行预测，辅助制定维护和加固方案。
-
降低人工巡检成本：实现无人值守的远程监控和自动预警，显著降低现场巡检与维护的人力成本。
3. 监测参数与关键设备
3.1 监测参数
-
液化指标：监测地基中动态孔隙水压力及土体振动响应，反映液化风险。
-
沉降监测：通过静力水准仪等设备记录建筑基础和地基沉降变化。
-
裂缝监测：采用裂缝宽度传感器实时监测墙体、梁柱等构件的裂缝宽度与扩展速率。
-
环境参数：监测温度、湿度、降雨量等影响土体含水率及结构应力变化的环境数据。
3.2 关键设备
-
高精度沉降与液化传感器：包括静力水准仪、动态孔隙水压力计及加速度传感器，确保数据准确。
-
裂缝监测仪：采用电阻式或光纤传感技术，实现对裂缝变化的精确测量。
-
4G数据采集终端：整合各类传感器数据，通过4G无线网络实时上传至云平台。
-
云端数据平台：提供数据存储、趋势分析、图表展示和预警功能，支持远程访问。
-
备用供电系统：结合太阳能和市电，确保系统在偏远或极端环境下的长期稳定运行。
4. 系统架构与工作流程
4.1 系统架构
-
前端监测层：在建筑关键部位（如地基、承重墙、梁柱）布设沉降、液化和裂缝传感器，形成无线传感网络。
-
数据采集与传输层：通过4G智能数据采集终端对传感器数据进行初步处理，并实时传输到云端。
-
云端数据管理与分析层：利用云平台存储所有监测数据，应用大数据和AI算法进行趋势分析、风险评估和预警判断。
-
远程监控与决策支持层：管理人员通过手机APP或PC端实时查看监测数据、生成报告，并在异常情况下接收自动预警，以便及时采取维护或加固措施。
4.2 工作流程
-
数据采集：前端传感器持续监测液化、沉降及裂缝变化数据，并由数据采集终端汇总。
-
数据传输：通过4G无线网络，采集的数据实时上传至云平台。
-
智能分析：云平台利用AI和灰色预测模型对数据进行分析，计算出结构变形速率及未来趋势，并与预设安全阈值进行对比。
-
预警机制：当监测数据超过安全阈值时，系统自动触发预警，通过短信、APP推送等方式通知管理人员。
-
远程监控：管理人员可通过手机APP或PC端随时查看实时监测数据和历史趋势报告，辅助制定应急和维护决策。
5. 方案优势
-
高精度监测：多参数、多点布设传感器确保监测数据准确，满足建筑安全评估要求。
-
智能预警：利用AI数据分析和灰色预测模型，提前识别潜在风险，实时预警。
-
远程管理便捷：4G无线数据传输支持手机APP和PC端远程监控，显著降低人工巡检频率和维护成本。
-
数据驱动决策：长期数据存储和趋势分析为建筑加固、维护和改造提供科学依据。
-
系统稳定性高：采用防水、防腐蚀、低功耗设计，并配置备用供电系统，适应复杂环境下长期监测。
6. 适用场景
-

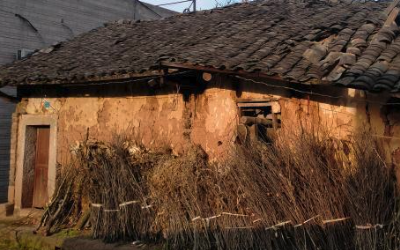

老旧危房监测：实时掌握老旧建筑结构沉降、液化及裂缝扩展情况，预防坍塌事故。
-
高层及重要公共建筑：监控因温差、风荷载引起的结构变形，保障人员安全。
-
基础设施监测：适用于桥梁、隧道、地铁等重要工程的长期健康监测。
-
文物保护：针对古建筑、历史遗迹进行不侵入式在线监测，确保文化遗产安全。
7. 效益分析
-
安全性提升：通过实时监测与智能预警，有效预防建筑结构失稳和坍塌事故。
-
降低维护成本：减少现场巡检频率，实现无人值守远程监控，降低人力和维修成本。
-
数据支持决策：长期数据积累和趋势分析为维护加固提供科学依据，优化投资决策。
-
提高应急响应能力：自动预警机制使管理人员能够迅速响应异常情况，最大限度减少事故影响。
8. 案例分享
案例1：某山区老旧危房监测系统
在某地震多发山区，对多栋老旧建筑部署沉降、液化和裂缝监测系统，实现了实时监控和预警，提前发现异常沉降和液化风险，成功指导当地政府进行加固处理，避免了重大安全事故。
案例2：某高层建筑结构健康监测
在一栋高层建筑中布设了多点传感器，对结构沉降、倾斜和裂缝变化进行在线监测，通过云平台数据分析实现智能预警，显著提高了建筑维护决策的科学性和及时性。
