古建筑建筑结构监测开裂沉降方案
时间：2025-04-01
涉川
1. 方案概述
古建筑由于历经数百年甚至上千年的自然侵蚀、气候变化以及人为因素，往往会出现结构开裂、沉降和倾斜等问题，这些变化不仅威胁着建筑物本身的安全，也影响文化遗产的保护。为此，本方案利用高精度传感器、无线数据采集、4G无线通信及云平台数据分析技术，实现对古建筑结构中裂缝宽度、沉降量、倾斜角度等关键参数的实时在线监测和远程预警。通过多点布设传感器形成监测网络，结合人工智能和大数据分析，对古建筑结构的开裂和沉降趋势进行定量预测，为文物保护、结构加固及维修提供科学依据，同时降低传统监测中人工巡检的频次和成本。
2. 方案目标
-
实时在线监测：全天候采集古建筑结构中裂缝、沉降、倾斜等数据，实现远程监控。
-
智能预警：通过设定安全阈值及数据趋势分析，自动触发预警，及时通知维护人员。
-
数据存储与分析：长期保存监测数据，利用云平台和AI算法对结构健康状况进行分析和预测，指导后续维护和加固措施。
-
降低维护成本：减少现场人工巡检，实现无人值守远程监控，提高监测效率和管理水平。
3. 监测内容与关键参数
3.1 监测内容
-

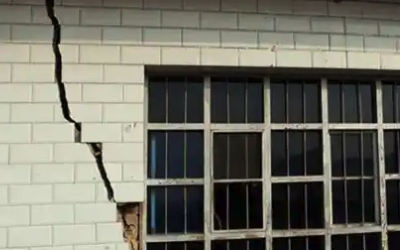

裂缝监测：实时监测建筑墙体、梁柱等关键部位裂缝的宽度、深度及扩展趋势。
-
沉降监测：监测地基及建筑物整体沉降量，记录不均匀沉降及累积变化。
-
倾斜监测：检测建筑结构的水平位移和倾斜角度，评估结构稳定性。
-
环境监测：采集温度、湿度、降雨量等环境数据，为结构变化分析提供参考。
3.2 关键参数指标
-
裂缝宽度监测精度：0.01mm以上，量程一般为0~10mm。
-
沉降测量精度：误差控制在±0.2mm以内，便于判断累计沉降量。
-
倾斜角度监测：角度测量精度约0.1°，便于检测微小倾斜变化。
4. 关键设备与系统组成
4.1 传感器设备
-
裂缝传感器：采用光纤或数字裂缝计，能精确测量裂缝宽度和扩展情况，适用于古建筑墙体及梁柱部位[]。
-
沉降传感器：使用高精度几何水准仪或静力水准测量仪，监控建筑地基和结构的垂直位移。
-
倾斜传感器：利用倾角仪或全站仪进行水平位移及倾斜角度测量，确保监测数据的准确性。
-
环境传感器：包括温湿度计、雨量计等，用于监测外部环境对建筑结构的影响。
4.2 数据采集与传输
-
数据采集终端：整合各传感器数据，进行初步的边缘计算和数据过滤。
-
4G无线通信模块：将采集到的数据通过4G网络实时上传至云平台，实现远程监控[]。
4.3 云平台与远程管理
-
云端数据平台：提供数据存储、趋势分析、图表展示和智能预警功能，支持历史数据对比及多参数联动分析。
-
手机APP/PC端监控系统：用户通过远程终端实时查看监测数据、接收预警信息，并可远程调整监测策略和参数设定。
5. 系统架构与工作流程
5.1 系统架构
-
前端监测层
在古建筑关键结构部位布设裂缝、沉降、倾斜及环境传感器，形成分布式监测网络。 -
数据采集与传输层
利用4G无线数据采集终端和通信模块，将各监测点的数据进行汇总、初步处理后实时上传至云端平台。 -
云端数据管理与分析层
在云平台上对数据进行存储、处理、分析及智能预警，生成监测报告和趋势图，支持决策分析。 -
远程监控与应急响应层
管理人员通过手机APP或PC端实时查看监测数据和预警信息，并在必要时采取加固、疏散或维修措施。
5.2 工作流程
-
数据采集：前端传感器实时采集裂缝宽度、沉降量和倾斜角度数据，同时监测环境参数。
-
数据传输：数据采集终端通过4G无线通信将数据实时传输到云平台。
-
数据分析：云平台采用大数据分析和AI算法，进行趋势预测和安全评估，当监测数据达到预设安全阈值时自动触发预警。
-
预警与响应：预警信息通过手机APP、短信和邮件自动发送给管理人员，管理人员根据预警信息及时采取应急措施。
-
远程管理：管理人员可通过APP或PC端随时查看数据、调整监测参数，记录监测日志，形成定期报告供后续加固维修决策参考。
6. 方案优势
-
高精度监测：多种高精度传感器联合使用，实时获取结构变化数据，数据误差低，确保监测结果准确可靠。
-
智能预警：通过数据智能分析和预警机制，及时捕捉异常变化，为建筑安全提供先行预警，降低风险。
-
远程管理便捷：4G无线数据传输和云平台支持远程监控与管理，减少现场巡检频次和人力成本。
-
数据驱动决策：长期监测数据的积累和趋势分析，为古建筑加固和修复提供科学依据。
-
低侵入性安装：采用无线监测和非接触式传感技术，降低对古建筑的物理干扰，符合文物保护要求。
7. 适用场景
-
古建筑与文物保护：适用于寺庙、古城墙、古塔、传统民居等文物建筑的长期健康监测。
-
老旧危房安全监测：监测因地基沉降、裂缝扩展导致结构安全隐患的老旧建筑。
-
历史遗迹保护：在不破坏建筑原貌的前提下，对历史遗迹进行实时监测和预警，辅助修缮与保护工作。
8. 效益分析
-
提高安全性：实时监测与预警能显著降低因结构变形引发的安全事故风险。
-
降低运维成本：减少现场人工巡检，实现无人值守远程监控，降低维护费用。
-
科学决策支持：长期数据积累和智能分析为古建筑加固和保护提供可靠依据，优化维修方案。
-
符合文物保护要求：低侵入性、非接触式监测技术保护建筑原貌，兼顾安全监测与文物保护需求。
9. 案例分享
案例1：某古寺庙结构健康在线监测
在一座具有数百年历史的古寺庙中，部署了沉降、倾斜和裂缝监测设备，利用4G数据采集及云平台实时监控，成功捕捉到寺庙部分墙体的局部裂缝扩展趋势，并提前发布预警，指导当地文物保护部门进行加固措施，确保寺庙安全。
案例2：某老建筑危房远程监测系统
在某城市老旧危房中布设了多点沉降与裂缝监测传感器，结合远程管理平台对建筑整体变形情况进行动态监测。通过对数据的长期趋势分析，及时发现建筑局部沉降异常，并触发预警，协助有关部门实施结构加固方案，避免了可能的坍塌事故。
