广告牌刮风晃动监测方案
时间：2025-04-07
涉川
一、方案介绍

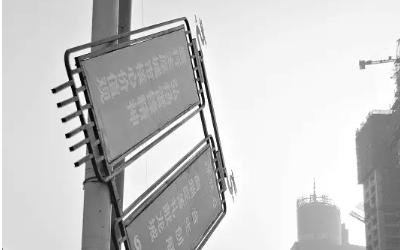

随着城市建设发展，户外大型广告牌遍布主干道、高楼外墙、高速公路沿线等区域。广告牌结构高耸、迎风面积大，极易受到大风或台风影响发生剧烈晃动、倾斜甚至倒塌等事故，威胁行人车辆安全。
本方案通过在广告牌结构上安装高灵敏度姿态传感器/倾角传感器/振动传感器，实时监测其受风后的晃动幅度和方向，并通过4G网络传输数据至云端平台进行实时分析与报警，结合远程预警、维保提示、报警记录等功能，实现广告牌安全运行的智能化监管。
二、监测目标
-
实时监测广告牌结构在风力作用下的晃动/摆动幅度；
-
提前发现结构松动、固定异常、结构疲劳等安全隐患；
-
对强风下潜在倒塌风险提供及时预警；
-
通过历史数据判断长期风蚀疲劳风险；
-
提供事故前状态记录，便于责任追溯和维修管理。
三、需求分析
传统广告牌多为钢结构或组合式材料，长期暴露于风吹日晒，容易出现锈蚀、连接松动、重心偏移等问题。在遇到台风、雷暴天气时，结构剧烈晃动甚至坍塌的新闻时有发生。
缺乏智能感知系统，管理单位往往事后才知，或需人工巡检，效率低、响应慢、无法全面覆盖。急需建设一套自动监测、远程报警、精准定位的广告牌晃动监测系统。
四、监测方法
-
在广告牌主结构上安装三轴加速度计/倾角传感器/陀螺仪模块；
-
搭载4G通信终端，实现实时数据上传；
-
云端平台设定晃动阈值并自动触发报警；
-
可选配太阳能供电、GPS定位、摄像头远程可视联动等；
-
支持多点布设，地图集中监控。
五、应用原理
-
传感器利用惯性测量原理采集广告牌晃动时的加速度变化；
-
当风力造成结构晃动达到设定限值（如±5°倾角、±1g震动）时，系统立即触发警报；
-
数据通过4G网络上传云端，远程平台可视化显示当前状态及历史曲线；
-
系统可根据不同等级风速或振幅自动调整预警策略，实现分级响应。
六、功能特点
-
实时监测广告牌晃动/震动/倾斜情况；
-
报警数据可短信/微信/APP推送至管理人员；
-
多台设备集中管理，一键定位风险点；
-
支持全天候运行，无需人工干预；
-
支持太阳能+锂电长期续航，适应野外环境；
-
可拓展风速联动监测，实现风力+结构响应复合判断。
七、硬件清单
|
设备名称
|
功能描述
|
|---|---|
|
三轴加速度倾角传感器
|
检测晃动/倾斜/振动情况
|
|
4G数据采集终端
|
实时传输监测数据至平台
|
|
防护外壳
|
户外专用IP65~67等级防水防尘
|
|
太阳能供电系统
|
无电环境自动充电保障运行
|
|
远程监控平台账户
|
实时查看数据、报警、历史回放等
|
八、硬件参数（量程/精度）
|
参数项
|
典型值
|
|---|---|
|
倾角检测范围
|
±90°
|
|
倾角分辨率
|
0.1°
|
|
晃动加速度量程
|
±16g 或 ±32g 可选
|
|
加速度精度
|
±0.05g
|
|
通信方式
|
4G全网通（可配NB-IoT）
|
|
防护等级
|
IP65/IP66/IP67（可选）
|
|
电源选配
|
市电/太阳能/锂电池一体化
|
|
工作温度
|
-40℃～+85℃
|
九、方案实现
-
布设点位：选择广告牌顶部、中部或承重连接处安装传感器；
-
设备部署：完成设备固定、供电连接、设备激活；
-
平台对接：绑定监测设备与管理平台，设定预警阈值；
-
远程监控：平台持续采集晃动数据，生成可视化图表；
-
告警联动：达到危险水平时推送信息至管理人员，便于现场检修。
十、数据分析
-
实时趋势图：可视化广告牌在一天内的晃动曲线；
-
历史对比分析：分析不同天气条件下的结构响应特征；
-
晃动频率统计：用于判断风力等级对应风险；
-
异常波动检测：识别结构松动、疲劳老化迹象；
-
可导出PDF/Excel用于存档、报告或事故分析。
十一、预警决策
|
晃动幅度
|
风险等级
|
管理动作
|
|---|---|---|
|
±1°~3°
|
轻微晃动
|
系统自动记录
|
|
±4°~6°
|
中度风险
|
提示巡查，预警推送
|
|
≥ ±7° 或加速度超限
|
严重风险
|
立即告警，安排现场处置
|
十二、方案优点
-
无线部署，不破坏原广告牌结构；
-
快速安装，即插即用；
-
可视化平台，远程管理便捷；
-
高精度监测，能提前发现结构问题；
-
维护成本低，电池/太阳能可持续运行；
-
支持扩展，可接入风速、摄像、GPS定位等设备。
十三、应用领域
-
高速公路、大型商业街、大厦楼顶广告牌；
-
城市道路两侧灯杆广告屏；
-
大型LED户外广告、电子屏支架；
-
临时活动广告塔、舞台桁架等结构设施。
十四、效益分析
|
效益类别
|
说明
|
|---|---|
|
安全效益
|
预防倒塌事故，保障行人车辆人身财产安全
|
|
管理效益
|
提高广告设施监管效率，减少人工巡查成本
|
|
社会效益
|
政府部门树立“智慧城市、精细管理”的形象
|
|
数据价值
|
积累长期风致结构行为数据，为设施检修与设计提供依据
|
十五、案例分享
案例：深圳南山中心商业区广告塔监测项目
2023年5月，南山广告大屏在台风“马鞍”来临前出现异常晃动趋势，系统自动报警。管理人员及时加固支架，避免了当晚台风中心风段对结构造成破坏。项目获得南山区城管局点赞。
