老旧建筑外墙松动在线监测方案
时间：2025-04-07
涉川
一、方案介绍

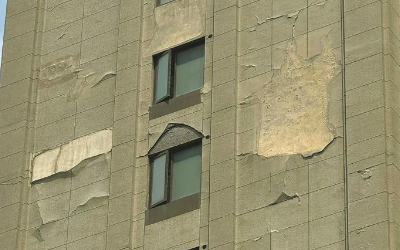

随着城市老旧建筑增多，许多年久失修的外墙面存在瓷砖脱落、构件松动、幕墙空鼓等问题，给行人和车辆带来极大安全隐患。传统巡查难以及时发现问题，且人工检测存在盲区与漏检。
本方案通过部署无线智能振动/位移/声发射传感器，结合4G物联网模块，实现对外墙松动、结构位移、微裂缝扩展等的实时监测、智能预警和远程数据分析，提升老旧建筑外墙安全管理水平，满足住建部门或物业单位的日常监管需求。
二、监测目标
-
实时监测外墙构件是否发生结构松动、倾斜或剥离；
-
提前发现墙面空鼓、裂缝扩大、饰面砖松动等风险；
-
记录墙面材料响应微振动数据，研判结构稳定性；
-
建立外墙健康数据库，长期掌握建筑安全状态；
-
对突发性脱落风险提供告警并辅助处置。
三、需求分析
老旧小区、大型商场、机关学校等存在众多外墙安全隐患：
-
高空坠物事故频发，严重威胁行人和车辆安全；
-
人工排查低效，周期长、频率低、隐患发现滞后；
-
责任认定难，缺乏结构变化过程数据；
-
维保成本高，缺乏精准数据支持定位和预判。
必须建设一套基于物联网的实时在线、远程可控、智能预警、数据留痕的监测系统。
四、监测方法
-
使用多功能振动传感器/微位移监测模块/裂缝宽度传感器，固定于外墙疑似松动区域；
-
安装4G无线采集终端，将数据实时上传至云平台；
-
设置报警阈值，当振动/位移超标即发出告警；
-
支持AI图像监测（可拓展）识别裂缝或空鼓形态变化；
-
后台平台集中管理，手机/电脑随时查看。
五、应用原理
-
传感器实时感知结构表面微小振动、形变、裂缝扩展或掉落前的特征信号；
-
系统通过特征频率、振幅、持续时间等判断外墙部件是否存在松动风险；
-
所有数据上传至云平台进行大数据建模分析；
-
配置安全阈值，系统能智能判断风险等级，自动报警。
六、功能特点
-
7×24小时不间断实时在线监测；
-
自动识别微小振动、位移、裂缝增长等松动迹象；
-
报警信息支持短信、微信、APP推送；
-
管理人员远程巡查、定位高风险区域；
-
多建筑统一纳入平台监管，支持城市级管理；
-
所有数据可导出用于维保和行政监管。
七、硬件清单
|
设备名称
|
功能描述
|
|---|---|
|
微震动传感器
|
检测墙面饰面砖轻微松动、共振
|
|
微位移传感器
|
检测墙面装饰板/构件结构偏移
|
|
裂缝监测模块
|
检测结构表面裂缝宽度扩展
|
|
4G数据采集终端
|
实时上传数据
|
|
防护外壳（IP67）
|
防水防尘耐候，户外安装专用
|
|
云端平台系统
|
远程管理、分析、预警、记录存档
|
八、硬件参数（量程/精度）
|
参数项
|
数值范围
|
|---|---|
|
振动监测精度
|
±0.01g～±16g（可选）
|
|
位移监测精度
|
0.1mm（分辨率）
|
|
裂缝检测量程
|
0～20mm，误差±0.2mm
|
|
工作温度范围
|
-40℃～+85℃
|
|
通信方式
|
4G（支持全网通）
|
|
防护等级
|
IP65~IP67（适用于户外风雨环境）
|
九、方案实现步骤
-
风险点选取：根据外墙材质、年限、历史情况确定布点位置；
-
传感器布设：固定于墙面瓷砖、挂板等关键部位；
-
终端配置：供电、开机、参数设定及平台绑定；
-
平台搭建：接入云端系统，配置告警策略与用户权限；
-
运行维护：自动采集、远程管理、按需调度维保。
十、数据分析能力
-
实时数据图表显示外墙状态趋势；
-
识别高频振动、异常变化、峰值统计；
-
支持按区域、楼栋、传感器类型分类查询；
-
数据可回放、导出，便于事故责任认定；
-
提供月/季度报告支持行政监管和整改记录。
十一、预警决策机制
|
监测指标
|
风险等级
|
系统动作
|
|---|---|---|
|
振动幅度异常
|
低风险
|
自动记录，提示观察
|
|
裂缝扩展加剧
|
中等风险
|
发送报警，建议重点排查
|
|
位移/松动超限
|
高风险
|
推送报警，建议封控和修复
|
十二、方案优点
-
完全无线化安装，不破坏原墙结构；
-
可长期无人值守运行，适用于大范围老旧建筑；
-
基于数据实现早预警、快响应、易监管；
-
成本低、部署快，适合物业/街道/住建部门大面积推广；
-
可扩展至台风震后快速安全评估、学校老楼监测等。
十三、应用领域
-
老旧住宅小区、危旧建筑；
-
学校/医院/厂房等公共建筑外墙；
-
商业广场外立面广告板、外墙玻璃幕墙；
-
政府街道办重点监管区域；
-
改造前结构评估或改造后跟踪监测场景。
十四、效益分析
|
类型
|
说明
|
|---|---|
|
安全效益
|
避免高空坠物事故，保护行人和车辆安全
|
|
管理效益
|
提高监管效率，实现动态管理，辅助维保决策
|
|
经济效益
|
降低人工巡检与事故成本，延长结构使用寿命
|
|
社会效益
|
提升城市精细化管理水平，助力老旧小区改造智能化
|
十五、案例分享
案例：广州市某小区老旧外墙智能监测试点
2024年，广州市荔湾区某老旧小区布设该方案后，成功发现3处存在外墙饰面砖脱落前兆，及时安排加固施工，有效防止坠落事故。该项目已被当地住建局推广至多街道重点区域。
