空调外机松动在线监测方案
时间：2025-04-07
涉川
一、方案介绍

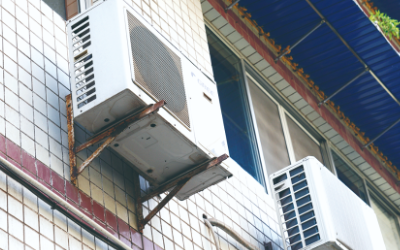

针对高层建筑、商业设施、老旧住宅等区域中安装的空调外机，长期受风吹、震动、螺丝松动等影响，存在松动脱落的风险。本方案通过部署在线传感器、振动监测模块和4G远程通信装置，实现对空调外机结构稳定状态的实时监控，防止意外掉落，保障人员与财产安全。
二、监测目标
-
实时监测空调外机是否出现振动异常、位移偏差
-
判断支架螺丝松动风险
-
实时远程预警，支持APP/网页报警推送
-
记录历史数据，用于设备维保和故障分析
三、需求分析
-
安全监管需求：高层建筑空调外机坠落事故频发，相关单位需对其开展实时监测。
-
维护智能化：物业和设备管理单位需便捷掌握异常信息，实现智能巡检替代人工排查。
-
远程预警能力：需要集成短信、APP、网页等方式的多渠道推送机制。
四、监测方法
-
振动监测：三轴加速度传感器记录机械振动频率与强度，识别异动或支架松动。
-
倾角监测：高精度电子倾角仪监测外机安装角度是否偏移。
-
位移监测：激光/超声波/电感位移传感器可识别整体位移趋势，判断脱落风险。
-
状态采集频率：每5分钟自动采集数据，可配置采样间隔。
五、应用原理
通过在空调外机安装多种类型传感器，采集设备的姿态、震动及微位移数据，经由边缘采集控制器进行数据整合并上传至云平台。平台结合设定阈值，识别风险状态，并触发预警机制。系统支持历史数据回放、趋势分析和风险分级。
六、功能特点
-
全天候远程监控与自动预警
-
可设置多级报警（如预警、告警、严重）
-
支持4G无线通信，无需现场网络
-
支持Web、微信小程序、APP远程查看
-
数据断点续传与异常日志保存功能
-
支持多个设备集中管理与地图定位管理界面
七、硬件清单（核心部件）
|
名称
|
数量
|
描述
|
|---|---|---|
|
三轴振动传感器
|
1
|
监测震动频率与强度
|
|
倾角传感器
|
1
|
检测姿态角度变化
|
|
位移传感器
|
1
|
监测外机是否偏移或下沉
|
|
数据采集终端（带4G模块）
|
1
|
数据汇聚与远程通讯
|
|
电源模块
|
1
|
太阳能+电池或220V转低压供电
|
|
安装支架及线缆
|
若干
|
配合安装使用
|
八、硬件参数（示例）
-
振动传感器：量程 ±16g，精度 0.05g
-
倾角传感器：量程 ±90°，精度 ±0.1°
-
位移传感器：量程 0~50mm，精度 ±0.1mm
-
数据终端：4G通信、支持Modbus、MQTT协议
-
工作温度：-30℃～+70℃
-
防护等级：IP65（可定制更高防护）
九、方案实现
-
设备选型与现场勘察
-
设备安装与通信调试
-
云平台账号配置与设备绑定
-
报警规则设定、参数标定
-
小程序/网页端试运行与联动测试
-
实时在线运行，开始监控
十、数据分析
-
支持实时/历史图表对比
-
异常频次、趋势可视化分析
-
支持导出CSV、Excel格式
-
AI算法辅助分析是否为误报或人为干扰
十一、预警决策
-
异常震动频率超过设定值时发送预警
-
倾角偏差超过5°自动触发告警
-
长期趋势偏移建议设备人工复查
-
支持与物业维保平台联动，生成任务单
十二、方案优点
-
无需依赖现场Wi-Fi，支持独立运行
-
可批量接入多个空调外机进行统一管理
-
提高应急响应效率，降低人工运维成本
-
适配老旧建筑、改造场景、物业集中监管平台
十三、应用领域
-
高层住宅小区
-
商业写字楼
-
医院、学校、机场等人群密集场所
-
政府办公区与公共建筑
-
老旧城区空调整治项目
十四、效益分析
-
安全效益：显著降低空调外机坠落事故发生率
-
管理效益：实现物业、施工、运维单位的数字化管理
-
经济效益：减少因事故产生的赔偿支出与维修成本
-
社会效益：提升城市智能安防管理能力，增强居民信任感
十五、案例分享
-
广州某老旧小区：通过部署智能振动监控设备，发现10余处外机存在松动隐患，提前维保处理，成功避免潜在风险。
-
杭州某医院改造项目：集中部署200余套智能监测终端，通过平台进行批量管控，提高维保效率80%。
