商场悬挂物松动倾斜在线监测方案
时间：2025-04-07
涉川
一、方案介绍
现代商业建筑常通过大型悬挂景观元素提升视觉吸引力和空间美感，但其高空安装特性带来较高结构安全风险。特别是在吊装老化、意外撞击、震动影响或吊索松动等情况下，极易发生倾斜、下坠、摇摆过度等问题。该方案通过智能传感器部署，实现对悬挂景观倾斜角度、振动幅度、吊点应力变化等实时监控，结合AI算法预判风险，保障人员安全与运营无忧。
二、监测目标
-
实时监测悬挂景观倾斜角度变化
-
识别吊装结构松动或位移趋势
-
监控振动频率与摆动幅度是否异常
-
提供历史对比与趋势分析，辅助风险评估
-
异常自动报警，避免高空坠落事故
三、需求分析
|
场景
|
风险
|
监测需求
|
|---|---|---|
|
商场大中庭吊灯/布景
|
摇摆、松脱
|
倾斜、振动监测
|
|
美术馆/展厅吊挂装置
|
吊索老化、晃动
|
位置变化检测
|
|

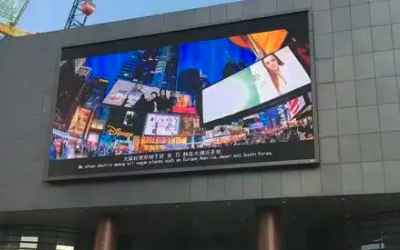

机场/高铁站LED屏
|
高空悬挂结构老化
|
动态应力监控
|
|
会展中心横幅
|
频繁拆装、撞击
|
稳定性实时评估
|
四、监测方法
-
倾角传感器：安装于装置主体，检测其相对垂直方向偏移变化
-
三轴加速度传感器：监测晃动、共振和冲击反应，量化结构稳定性
-
张力传感器（选配）：吊索上检测受力变化，识别松动趋势
-
位移传感器（可选）：判断装饰物相对初始位置是否偏移
五、应用原理
各类智能传感器采集悬挂结构状态，通过边缘计算终端分析后上传云端平台。后台系统设定预警阈值，当数据异常触发报警机制，自动发送至手机APP/微信小程序，值班人员可即时查看状态、远程响应处理。
六、功能特点
-
实时在线监控，全天候运行
-
支持多设备一体化监控管理
-
异常智能报警，自动推送提醒
-
可视化平台展示倾斜趋势图、振动曲线
-
可结合视频监控系统联动查看实时现场
-
多点布控，支持中大型悬挂系统
七、硬件清单
|
设备名称
|
功能
|
推荐数量（单个景观）
|
|---|---|---|
|
倾角传感器
|
检测角度偏移变化
|
2~3个
|
|
三轴加速度计
|
检测振动与冲击
|
1~2个
|
|
张力传感器（可选）
|
吊索受力状态分析
|
吊索数 x 1
|
|
数据采集网关
|
数据整合、4G联网上传
|
1台
|
|
备用电池/太阳能供电模块
|
保证断电续航
|
1套
|
|
云平台账号
|
远程查看管理
|
1套
|
八、硬件参数（示例）
-
倾角传感器：量程±90°，精度≤0.05°，实时采样≤10秒
-
加速度传感器：量程±16g，频率响应0.5~100Hz，误差<0.05g
-
张力传感器：量程0~500kg，精度<0.5%，IP65防护
-
数据终端：支持4G/5G、Modbus/MQTT/HTTP协议，边缘处理能力强
-
电源系统：支持DC12V/24V输入，断电续航≥72小时
九、方案实现
-
现场踏勘，制定布点方案
-
在吊挂物体顶部或核心支点安装倾角、振动传感器
-
接入数据终端，完成参数设定与平台接入
-
调试系统，设定预警阈值与推送策略
-
提供使用培训，接入微信小程序或APP后台
十、数据分析与预警决策
-
倾斜角度持续偏移趋势，提示吊索松动
-
突发振动或剧烈晃动自动报警
-
多日对比判断疲劳性变化
-
系统支持多通道报警：微信、短信、APP、声光报警等
-
可导出图表、生成风险评估报告供管理部门决策
十一、方案优点
-
高空监测零接触，安全可靠
-
自动化运行，替代人工巡检
-
系统集成度高，可拓展视频联动
-
支持多场景、多类型装饰物部署
-
支持断电续航、无市电区域部署
-
提高商业运营安全等级和责任保障
十二、应用领域
-
商场/购物中心中庭景观
-
展览中心、博物馆吊饰
-
会展横幅、布景装置
-
机场候机楼LED吊屏
-
学校礼堂舞台灯光装饰系统
-
酒店大堂水晶吊灯、艺术装置
十三、效益分析
-
安全效益：极大降低高空装置坠落风险
-
运营效益：保障顾客与资产安全，增强公众信任感
-
管理效益：提升物业与运营单位安全管理数字化水平
-
经济效益：避免赔偿损失、事故舆情等隐患成本
十四、案例分享
-
广州某五星级购物广场中庭吊灯：安装智能监测系统后，2次发现吊索微松趋势，现场加固避免吊灯坠落事故
-
上海某展馆悬挂灯带系统：启用在线监控后，节假日频繁振动预警，调整限流策略提升结构耐久性
