城市管廊水位水质监测方案
时间：2025-04-08
涉川
一、方案介绍
城市地下综合管廊是城市运行的“生命线”，其环境安全直接关系到供水、电力、通信、热力、燃气等基础设施的稳定运行。为实现对城市管廊内部积水情况与水质状态的实时监控，构建一体化智能监测平台，本方案集成水位监测、水质检测、智能感知、4G通信、远程控制、预警报警等功能，满足无人值守环境下的安全监管需求。
二、监测目标
-
实时监测城市管廊中水位变化，预防雨污水倒灌、积水淹没等安全事故
-
在线监测管廊积水水质状况，识别污染水源、异常排放等风险
-
实现对管廊内水环境的全天候自动监控、远程数据管理和报警联动
三、需求分析
城市管廊由于其封闭性、狭长性，常常面临突发渗水、倒灌、排水不畅等问题。同时，排水水质若含有腐蚀性、有毒污染物，会威胁管线设备和人员安全，需对其进行有效监控：
-
实时掌握积水水位变化，设定阈值报警联动抽水泵
-
在线识别积水中的酸碱性、溶解氧、COD、氨氮等指标，判断水体异常
-
远程平台集中管控，统一数据上传监管系统
四、监测方法
通过在城市管廊布设多点在线监测设备，水位采用超声波或雷达式水位计进行非接触式测量；水质采用一体化电极式传感器对积水参数进行连续采样分析；所有数据通过4G无线通信模块上传至监测平台。
五、系统组成
-
水位监测单元
-
配置超声波水位计或雷达液位计
-
非接触式测量，无机械磨损，防腐耐潮
-
-
水质监测单元
-
可选配pH、电导率、溶解氧、温度、浊度、氨氮、COD等传感器
-
一体化多参数电极，自动清洗功能，适应复杂水质
-
-
智能主控单元
-
工业级32位处理器，支持Modbus协议
-
内置数据采集、存储、报警、上传功能
-
-
通信模块
-
4G无线通信（支持移动/联通/电信）
-
可选Wi-Fi、NB-IoT、光纤等作为备份链路
-
-
供电与配电系统
-
支持220V市电输入；断电自动切换锂电池/UPS备用
-
自带浪涌保护、防雷保护、欠压保护等
-
-

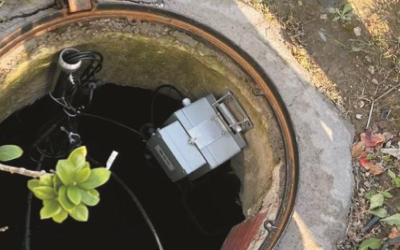

安装平台
-
壁挂/井下防腐支架安装结构
-
所有设备IP68防护等级，适应高湿与腐蚀环境
-
-
云平台与客户端
-
数据可视化仪表盘，支持Web/APP/微信小程序
-
异常远程推送，数据曲线分析，自动导出报表
-
六、系统功能
|
功能类别
|
功能描述
|
|---|---|
|
水位监测
|
实时显示当前水位，支持多级报警值设置
|
|
水质监测
|
实时显示各水质指标数值，支持趋势分析
|
|
异常报警
|
水位/水质超限自动触发短信、APP、微信通知
|
|
数据平台
|
7×24小时在线监控，支持多点集中管理
|
|
数据接口
|
可接入城市管廊运维系统、城市大数据平台
|
|
抽水控制
|
可联动控制排水泵/阀门，自动启动排涝
|
七、典型监测参数（可选配置）
|
参数名称
|
测量范围
|
精度
|
|---|---|---|
|
水位
|
0~5m/10m（定制）
|
±1mm
|
|
pH
|
0~14
|
±0.1
|
|
电导率
|
0~20000μS/cm
|
±1%
|
|
溶解氧
|
0~20mg/L
|
±0.2mg/L
|
|
温度
|
-10~80℃
|
±0.2℃
|
|
浊度
|
0~1000NTU
|
±3%
|
|
COD
|
0~500mg/L
|
±5%
|
|
氨氮
|
0~100mg/L
|
±3%
|
八、平台功能界面
-
地图式布点管理，直观掌握全市管廊水环境概况
-
每个监测点实时数据一览，曲线/表格双视图
-
阈值设置、异常告警、历史记录自动存档
-
支持运维人员操作权限分级管理与在线巡检日志
九、应用场景
-
城市地下综合管廊积水实时监控
-
雨水、污水倒灌预警系统
-
管廊渗漏异常识别与事故预防
-
水质腐蚀性/污染物监测，保障设备安全
-
与排水泵、应急阀门等设备联动控制
十、方案优势
-
实现水位与水质同步监测，双重安全保障
-
系统高度集成，布设灵活，部署快捷
-
模块化设计，维护简便，支持远程诊断
-
平台实时在线预警，提升响应效率
-
高兼容性，支持与第三方平台无缝对接
