城市管廊污水流速流量监测方案
时间：2025-04-08
涉川
一、方案背景
随着城市化进程加快，城市地下综合管廊承载着雨污水、电力、通信、燃气等多种城市生命线系统。为了实现对管廊中污水排放系统的动态监测与管理，确保排水系统安全稳定运行，构建一套高效、稳定、智能的“污水流速流量在线监测系统”显得尤为关键。
本方案利用高精度流速流量传感器结合4G无线传输技术，实现对管廊污水流速、瞬时流量、累计流量等参数的全天候在线监测，并接入城市管廊智慧运维平台，提升运维效率和应急响应能力。
二、监测目标
-
实时掌握管廊中污水的流速、流量、水位变化趋势；
-
识别流量异常、倒灌、堵塞等问题，提前预警；
-
远程监管与数据可视化，提升管理效率；
-
为排水调度、水量核算、排污监控等提供精准数据支撑。
三、系统组成
1. 监测传感器单元
-
流速/流量传感器（电磁式、超声波式或多普勒流速仪）
-
水位传感器（配合渠道测流算法计算过流面积）
-
水温、液位等可选辅助参数监测
2. 采集与控制单元
-
工业级低功耗采集主机
-
支持多路模拟量/数字量输入
-
支持RS485、Modbus-RTU协议
-
数据本地存储与断点续传功能
3. 通信模块
-
内置4G无线通信模块（支持移动/电信/联通）
-
可选NB-IoT、Wi-Fi、LoRa无线通信方式备份
-
支持平台远程参数配置与远程升级

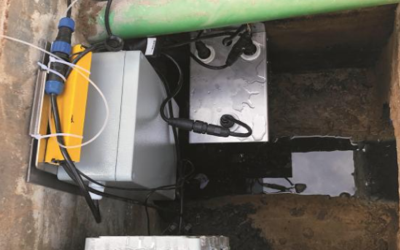

4. 供电与防护系统
-
AC220V市电供电为主，断电可切换锂电池或UPS备用
-
支持IP68等级防护的设备外壳
-
含过压保护、雷击保护、浪涌保护功能
5. 监测平台与预警系统
-
支持网页端、APP、微信小程序访问
-
实现流速流量实时展示、曲线分析、异常报警推送
-
数据对接政务平台/水务平台/排水管理系统
四、关键技术参数（可定制）
|
项目
|
参数说明
|
|---|---|
|
流速测量范围
|
0.01~10 m/s
|
|
流量计算方式
|
明渠或管道测流，根据水位+流速计算断面流量
|
|
水位测量范围
|
0~5m（支持定制）
|
|
精度等级
|
流速误差≤±1.5%；水位误差≤±0.5%FS
|
|
通信方式
|
4G全网通模块，支持双卡
|
|
防护等级
|
探头IP68，主机IP66
|
|
工作温度
|
-20℃~+70℃
|
|
供电方式
|
市电220V/UPS锂电备用
|
|
安装方式
|
壁挂式、管道式、渠道式支架安装
|
五、平台功能说明
|
功能
|
描述
|
|---|---|
|
实时监测
|
实时查看污水流速、瞬时流量、累计流量、液位等数据
|
|
异常报警
|
设置高/低流速、液位报警阈值，推送至APP/微信
|
|
数据存储
|
本地/云端双重存储，支持历史数据查询与导出
|
|
趋势分析
|
流量变化曲线分析，支持日/周/月报统计
|
|
远程管理
|
支持远程升级、重启、参数配置
|
六、系统特点
-
多模式测量：支持明渠、管道、半满管、倒流等复杂工况测流
-
高防护设计：设备可长期运行于高湿度、高腐蚀性环境
-
免维护运行：流速探头可配自动清洗装置，减少人工维护
-
安装简便：模块化部署、支架式安装，无需大型施工
-
对接灵活：支持多种协议，可对接至水务/环保/城管平台
七、应用场景
-
城市综合管廊污水排放流量监控
-
雨污合流区排放流量分析
-
污水倒灌预警、水位上涨智能联动抽排系统
-
城市地下排水网络精细化调度管理
-
与水质监测、积水预警等系统联动运行
八、方案优势
-
实时监控+智能预警，极大提升地下空间排水监管能力
-
流速+水位=精准流量，算法准确适应不同管廊结构
-
全无线通信部署，施工周期短，后期运维方便
-
数据可视化、远程维护，助力智慧管廊建设
-
全国产化软硬件，稳定可靠，支持定制对接需求
