裂缝监测4G在线联网手机查看数据
时间：2025-04-09
涉川
一、方案背景

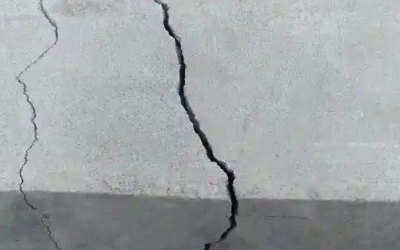

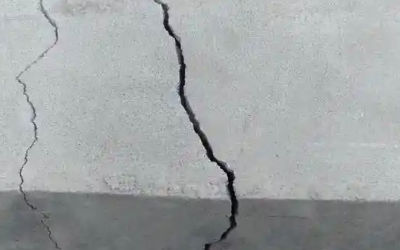

在建筑、桥梁、隧道、古建筑、地质灾害区域等场景中，结构裂缝是安全风险的重要指标。传统裂缝巡检依赖人工观测，存在监测不连续、反应滞后、数据片面、难以量化等问题。为提升监测精度和管理效率，特提出本裂缝监测4G在线联网方案，实现对裂缝宽度、张开速度的全天候在线监测，并通过4G无线通信实时上传至云平台，用户可通过手机APP或网页端实时查看监测数据，预警通知及时推送，辅助决策。
二、监测目标
-
实时监测裂缝宽度变化，识别结构变化趋势；
-
动态记录裂缝扩张速度、方向、频率等信息；
-
远程无线传输监测数据，避免人工巡查盲区；
-
基于预设阈值自动预警，并推送至手机端；
-
支持地图定位、趋势分析、报告导出与记录追溯；
-
便捷查看：用户通过手机APP、微信小程序或网页可随时查看所有监测点数据与告警信息。
三、系统组成
-
裂缝位移传感器（裂缝计/线性位移计）
-
4G无线采集终端（带数据缓存与控制功能）
-
锂电池+太阳能板供电系统（适用于无市电环境）
-
固定安装组件（适配不同裂缝方向与结构）
-
云端监测平台（Web+APP，数据可视与报警联动）
四、监测原理
裂缝传感器通过测量两个固定点之间的微小位移变化，精确捕捉裂缝张开或闭合的动态过程。通过设定采样频率（如1次/10分钟），结合时间序列与位置标识，系统自动上传数据至云平台。平台可进行趋势分析、判断裂缝是否加剧，并根据自定义阈值判断当前状态是否需报警。
五、功能特点
-
高精度测量：裂缝变化精度可达±0.01mm，适用于微裂缝扩展监测；
-
4G无线通信：内置物联网卡，支持断点续传、离线缓存；
-
远程可视化：支持手机、电脑多端登录实时查看；
-
历史数据可追溯：自动生成裂缝变化曲线和日/月报表；
-
智能预警：支持设定宽度超限、扩展速率阈值触发报警；
-
安装便捷：传感器可适配混凝土、砖石、钢结构等材质，免布线，磁吸或膨胀螺栓固定；
-
多点统一管理：支持上百监测点统一监管，地图呈现分布与风险等级。
六、危险等级划分建议（裂缝宽度）
|
裂缝等级
|
裂缝宽度（mm）
|
说明
|
建议措施
|
|---|---|---|---|
|
Ⅰ级（安全）
|
≤0.2
|
初始或稳定裂缝
|
正常观测
|
|
Ⅱ级（预警）
|
0.2～0.5
|
裂缝有扩展趋势
|
加密监测，现场复查
|
|
Ⅲ级（危险）
|
≥0.5
|
裂缝明显扩大，风险升高
|
立即处理、结构评估
|
备注：对于古建、桥梁等需根据结构特点和标准规范细化设定。
七、硬件参数示例
|
设备类别
|
参数说明
|
|---|---|
|
裂缝位移传感器
|
量程0~20mm/50mm/100mm；精度±0.01mm；温漂小
|
|
数据采集终端
|
2/4通道输入，支持4G全网通上传，断点续传
|
|
电源系统
|
内置锂电12V+太阳能10W；连续阴雨工作≥30天
|
|
结构固定支架
|
高强不锈钢+绝缘材质，适配各类墙体、梁柱结构
|
八、平台功能模块
-
裂缝数据列表与趋势图查看；
-
所有监测点地图定位与状态标识；
-
裂缝变化速率计算与异常趋势预警；
-
多用户权限管理（设计、施工、监理等角色）；
-
自动推送告警信息（短信/微信/邮件）；
-
数据导出、报表生成、一键导出PDF/EXCEL；
-
支持远程诊断、OTA参数配置、远程升级。
九、方案实施步骤
-
现场勘察裂缝位置，制定布点方案；
-
安装裂缝位移计，使用专业支架固定两端，校准初始值；
-
安装采集器与供电模块，通电连接传感器；
-
启动4G联网通信，与云平台完成绑定；
-
配置数据上传频率与报警阈值，开始远程监测；
-
运维人员通过手机或网页端随时查看裂缝变化情况。
十、适用场景
-
桥梁梁底裂缝、支座位移监测
-
古建筑拱券、山墙、基础墙体裂缝监测
-
地铁、隧道衬砌裂缝、施工缝变化
-
民用建筑地基不均匀沉降引发裂缝监测
-
边坡、挡土墙地质裂缝
-
地震带/塌陷区房屋墙体结构裂缝
十一、效益总结
-
实现无人值守、远程可控的结构裂缝安全监测；
-
裂缝扩展趋势实时掌握，降低安全事故风险；
-
系统具备高扩展性，可广泛应用于多种复杂结构；
-
通过数据图像化、报警自动化、运维智能化，大幅提升工程安全管理效率；
-
为后期结构维修、加固、鉴定提供第一手数据依据。
