基坑与大坝渗压在线监测系统方案
时间：2025-04-09
涉川
一、方案背景
在深基坑工程、大型水利枢纽、大坝体工程及隧道边坡等地质结构中，孔隙水压力（渗压）的变化直接影响工程结构的安全稳定性。若渗压未能及时监测与控制，可能引发边坡失稳、坝体渗漏、基坑突涌等重大事故。因此，建立一套自动化、在线化、智能化的渗压监测系统，成为保障工程运行安全的重要手段。
本方案基于高精度振弦式渗压计或电容式传感器，结合4G无线数据通信模块和远程可视化平台，实现对渗压数据的全天候实时采集、上传、分析与预警，提升监测效率，降低人工成本，保障工程安全运行。
二、监测目标
-
实时监测土体内部孔隙水压力/渗压变化；
-
监测地下水位变化，识别潜在渗流或突涌隐患；
-
构建渗压-时间曲线，分析水压力发展趋势；
-
实现分区布点远程监控，适用于分布广泛的工程结构；
-
达到预警阈值自动推送告警至监控平台和手机；
-
支持历史数据分析、分层展示、报表导出与图表生成。
三、系统组成
-
渗压传感器
-
振弦式或电容式渗压计，埋设于坝体、基坑边坡、地层关键部位；
-
-
数据采集终端
-
支持多路传感器接入，内置4G模块，具备数据缓存与传输功能；
-
-
供电系统
-
市电或太阳能+锂电组合供电，确保恶劣环境下持续运行；
-
-
云端监测平台
-
实现数据采集、展示、预警、分析、报表输出、权限管理等功能；
-
-
远程访问系统
-
支持手机App、微信小程序、电脑网页等方式查看数据。
-
四、监测原理与布设方法
-
监测原理
-
渗压计通过感应周围土体孔隙水压力，将其转换为电信号或频率信号，通过数据终端转换上传；
-
振弦式适用于长期监测、电磁干扰强环境，电容式适用于低成本、高精度实时测量场景；
-

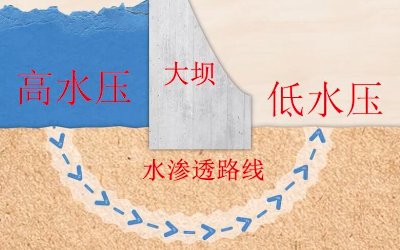

渗压变化可反映地层水位、渗透势、封闭性、渗流通道等特性变化。
-
-
布设建议
-
对于大坝，应在坝体、坝基、坝肩等多层分布安装传感器；
-
对于基坑，应沿支护结构、基底、中间土层垂向布点；
-
通常每层设1~3个渗压监测点，结合工程结构可按需增减；
-
所有布点信息进行编号建档，与监控平台绑定地图坐标，便于后期定位与识别。
-
五、预警等级设置（可定制）
|
等级
|
渗压/孔压变化参考值
|
状态描述
|
响应措施
|
|---|---|---|---|
|
正常状态
|
≤初始值 + 10%
|
土体正常排水/无突变
|
继续常规监测
|
|
关注状态
|
初始值 + 10%~30%
|
土体孔压升高，渗流趋势加剧
|
加密监测，现场核查
|
|
预警状态
|
初始值 + 30%~50%
|
潜在渗漏/突涌风险
|
启动应急预案，限制作业
|
|
危险状态
|
≥初始值 + 50%
|
存在突涌、渗管、滑坡等风险
|
停工封闭，抢险处理
|
备注：具体预警阈值应依据项目初期静态值和地质类型调整。
六、主要设备参数示例
|
项目
|
技术参数
|
|---|---|
|
振弦式渗压计
|
测量范围：0
|
|
电容式渗压传感器
|
测量范围：0
|
|
无线数据采集器
|
通讯方式：4G全网通，存储容量：≥1万组，上传频率可调
|
|
太阳能供电系统
|
太阳能板≥30W，锂电池12V20AH，阴雨续航＞20天
|
|
监测平台功能模块
|
实时数据展示、地图定位、分级预警、历史曲线、报表导出、权限管理等
|
七、平台与远程功能
-
实时监控所有监测点渗压变化，形成折线趋势图；
-
地图视图查看布点位置，自动标识异常点；
-
自动推送短信、微信或App通知告警；
-
支持历史数据回放、时间段对比、分析导出；
-
系统支持分级权限分配，建设单位、设计方、监理单位等可分权限查看；
-
云平台7×24小时在线，支持断点续传与数据缓存补传。
八、方案优势
-
高精度、低漂移：采用行业成熟的渗压感应器件，适应各类复杂土层；
-
4G无线通信：解决地形复杂、布线困难的工程通信难题；
-
智能预警系统：系统自带判断算法，结合阈值进行异常识别；
-
低功耗、远程管理：太阳能供电+远程OTA升级+无人值守；
-
平台化监测体系：可集成其他参数（倾斜、位移、雨量）形成综合监控；
-
适应复杂环境：IP67级防护，适合隧道、大坝、山区基坑等高湿高危区域。
九、应用领域
-
各类土石坝、堆石坝、水库大坝；
-
城市深基坑、地下连续墙监测；
-
地铁盾构井、隧道门户段基坑；
-
高填方、边坡、高边墙渗流预警；
-
水利/水电工程施工阶段安全监测；
-
滑坡地质灾害高发区长期渗压监测。
十、效益总结
-
技术效益：实现数字化、无人化、连续性渗压监测；
-
安全效益：提前识别渗漏、滑坡、突涌等事故征兆；
-
管理效益：提高工程监管能力，减轻人力压力；
-
经济效益：减少因渗流失稳造成的灾损与加固维修费用；
-
扩展性强：可无缝对接其他物联网监测系统，如倾斜、沉降、雨量、视频等，实现智慧工程全链条安全监管。
