无线土压力应变计边坡石坝工程监测方案
时间：2025-04-09
涉川
一、方案背景
在边坡稳定性分析、石质坝体变形评估、堤坝滑移预警、高填方加固等工程场景中，土体应力（即土压力）变化直接反映了土体内部受力状态与结构稳定性。应变计/土压力盒作为原位应力监测核心设备，可精准记录地基、坝体、坡体内部土体与结构的相互作用状态。
本方案结合无线低功耗土压力应变计 + 4G/Lora通信技术 + 云端监测平台，实现大范围、多点位土压力变化的实时在线监测、远程报警与趋势评估，为地质灾害防控与工程安全管理提供高效可靠的技术支撑。
二、应用目标
-
实时监测边坡、坝体或加固结构中土体应力（正压、剪压）分布；
-
捕捉荷载变化、地基变形、滑移趋势等应力动态；
-
利用无线通信技术，解决野外施工布线难题；
-
平台自动识别超限异常，远程推送报警；
-
可通过手机App、Web网页、平台集中查看各监测点应力数据、变化趋势和历史曲线；
-
实现无人值守、自动记录、图表化分析与管理。
三、系统组成
|
组件
|
功能说明
|
|---|---|
|
无线土压力/应变计
|
监测土体内部应力变化（分布应力、局部集中应力）
|
|
无线数据采集终端
|
支持应变信号采集（电阻应变、电压、振弦频率），可内置4G或LoRa通信模块
|
|
电源系统
|
工业锂电池 + 太阳能供电组合，支持长达3~5年免维护运行
|
|
云平台
|
实时数据显示、趋势分析、报警记录、地图管理、数据导出
|
|
手机App/网页客户端
|
用户可随时查看、导出、接收报警通知等
|
四、监测原理与方法
-

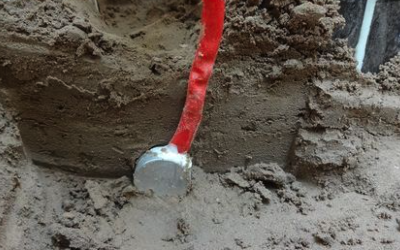

应变计/压力盒布设在边坡内部或坝体填料内，感知土体在荷载变化、结构沉降、位移滑移过程中产生的应力变化；
-
传感器将物理应变转换为电信号或频率信号，通过无线通信模块周期性上传；
-
平台对数据进行自动归档、趋势分析、异常识别和预警判断；
-
系统支持裂缝、位移、渗压、雨量等其他要素同步接入，构建边坡/坝体综合监控体系。
五、土压力应变监测的典型应用区域
-
高边坡内部结构：如锚杆支护层后的应力区；
-
石质坝体填料区：如上游护坡体、坝心区、下游坝肩等；
-
堤坝地基/加固区：如桩基周围、帷幕灌浆层内；
-
路基高填方工程：加筋土体、加固层、接缝处；
-
深基坑支护区域：土钉墙/连续墙/钢筋混凝土挡墙后侧。
六、系统技术参数（参考）
|
项目
|
技术指标（典型）
|
|---|---|
|
土压力应变计类型
|
电阻应变式、振弦式、液压式（可选）
|
|
测量范围
|
0
|
|
精度
|
±0.25% FS / ±0.1%（振弦式）
|
|
分辨率
|
0.01kPa ～ 0.1kPa
|
|
通信方式
|
4G全网通 / LoRa（1~2km） / NB-IoT（备选）
|
|
数据采集周期
|
可设定（1次/10分钟～1次/24小时）
|
|
电池供电寿命
|
3～5年（低功耗采集模式）
|
|
防护等级
|
IP67以上，适合长期埋设
|
|
安装方式
|
埋设、包裹式、固定支架嵌入
|
七、平台功能模块
-
实时应力数据查看：每个传感点显示当前压力值与变化速率；
-
变化趋势曲线图：支持24小时/7天/30天数据变化对比；
-
地图定位与风险标识：在地图上查看布点分布与颜色等级（正常/异常/预警）；
-
报警记录管理：超过阈值自动标记并生成报警日志；
-
历史数据导出：支持Excel/PDF格式批量导出；
-
多账号权限系统：支持施工单位、监理、设计单位分级管理；
-
设备运行状态监控：电量、信号、设备健康状态可远程查看。
八、预警等级建议（可定制）
|
等级
|
土压力变化速率或幅度
|
状态说明
|
建议措施
|
|---|---|---|---|
|
正常状态
|
压力变化平稳或在设计范围内
|
土体结构稳定
|
正常监测
|
|
关注状态
|
压力短期升高10%~30%
|
疑似地层重构或应力集中
|
增加采样频次，实地核查
|
|
预警状态
|
压力升高30%~60%或持续增长
|
土体压实/滑带活跃风险增加
|
技术分析，减载或加固
|
|
危险状态
|
超设计极限/剧烈波动
|
边坡/坝体失稳可能性较高
|
启动应急响应
|
九、方案优势
-
免布线，快速部署：LoRa/4G无线通信，适合分布式大区域边坡、坝体；
-
低功耗，维护少：锂电+太阳能支持长期运行，免维护周期3年以上；
-
高精度原位监测：精度优于0.1%，适用于微小应力变化分析；
-
智能平台管理：远程控制、异常分析、自动报警、趋势研判；
-
扩展性强：可与渗压计、裂缝计、雨量计、倾斜计联动成系统工程；
-
多场景通用：可广泛应用于各种地质条件复杂、环境恶劣的工程场景。
十、应用案例/场景
-
公路、铁路边坡工程应力监测
-
土石坝施工与运营期坝体受力分析
-
山体滑坡区应力响应识别
-
堤防应力分布与滑裂前兆预警
-
地质灾害易发区应力趋势长周期跟踪
-
隧道/桥梁基底回填区域应力反馈分析
