一、方案介绍
表面应变计在线监测系统采用先进的传感器技术、数据采集及4G无线通信模块，实现结构表面应变数据的实时获取、处理与远程传输。系统将采集到的应变数据通过4G模块传送至云平台，用户可通过手机APP或网页平台随时查看监测数据，实时掌握结构健康状况。该方案特别适用于桥梁、隧道、高层建筑、工业厂房及其他关键基础设施的结构健康监测，通过预警机制辅助维护管理和事故预防。
二、监测目标
-
实现对工程结构表面应变的在线、连续监测；
-
远程实时查看与数据存储，支持历史数据分析；
-
对超过设定阈值的异常应变情况及时发出预警；
-
提供数据曲线、统计报表、趋势预测等功能，辅助结构维护决策；
-
实现系统高稳定性运行和便捷的在线维护管理。
三、需求分析
（1）环境与安装要求
-
工作环境：户外或室内恶劣环境，要求设备具备防水、防尘、防腐蚀、抗电磁干扰能力；
-
安装需求：设备需固定安装在结构表面，安装方式灵活，安装、拆卸方便；
-
供电与通信：支持市电供电和备用电池，采用4G无线通讯，确保远程数据传输稳定可靠。
（2）监测数据需求
-
监测工程结构受力状态变化，提供高分辨率应变数据；
-
实现数据在线采集、云端传输和多端实时展示；
-
支持数据存储、历史比对及趋势分析，确保数据的连续性和完整性。
四、监测方法
-
表面应变测量
-
采用高精度电阻应变片或光纤布拉格光栅应变计，直接粘贴于工程结构表面；
-
多点分布布设实现局部应变监测，并保证采样数据的代表性。
-
-
数据采集和处理
-
内置数据采集模块采样电信号，经过模数转换、信号放大与滤波后，实时生成应变数据；
-
支持多路数据输入，可灵活配置单个或多模块联机使用。
-
-
无线数据传输
-
内置4G模块将采集到的数据打包、加密后实时上传至云平台；
-
同时支持RS485/Modbus等有线接口作为备份方案。
-
-
云平台与远程监控
-
云平台支持数据存储、在线可视化、历史数据查询与统计分析；
-
用户通过手机APP或PC网页端可实现实时查看、报警信息接收及远程参数配置。
-
五、应用原理
系统利用表面应变计直接采集结构表面的应变变化，通过数据采集主机进行信号放大、数字转换和本地预处理。实时数据经4G无线传输模块上传到云平台，平台系统对数据进行存储、曲线分析、异常判断和报警处理。用户可通过移动终端查看实时状态，并根据数据趋势对结构健康状态进行评估，及时采取维护措施。
六、功能特点
-
实时在线监测：支持7×24小时连续数据采集，实现在线监测和远程查看。
-
高精度数据采集：采用工业级应变计，精度高，分辨率高于0.1 με。
-
多路数据集成：支持多点布设，可同时采集多个监测点数据，实现精细化监控。
-
远程无线传输：4G无线通讯模块确保数据实时上传，不受地域限制。
-
智能预警功能：可设置应变阈值，自动报警推送至手机APP/短信/邮件，便于及时响应。
-
数据可视化与报表：云平台支持实时曲线显示、历史数据查询与统计分析，生成日报、月报、年报。
-
远程配置与维护：支持在线参数设置、固件升级、远程重启及故障自检，降低维护成本。
七、硬件清单
|
设备名称
|
功能描述
|
|---|---|
|
表面应变计模块
|
高精度电阻应变片或光纤应变计，用于测量应变
|
|
数据采集主机
|
工业级32位处理器，支持多通道数据采集，含串口配置
|
|
4G无线通信模块
|
支持4G全网通数据传输，保障远程监控
|
|
电源系统
|
支持AC220V供电及备用电池或太阳能供电设计
|
|
防护外壳
|
防尘、防水、防腐蚀机箱，适应户外或工业环境
|
|
安装固定支架
|
专用安装支架，便于传感器和主控模块固定在结构表面
|
|
云平台服务
|
数据存储、处理、可视化与报警管理平台
|
|
现场显示单元
|
可选7寸触摸屏用于现场数据实时显示
|
八、硬件参数（示例）
|
参数
|
测量范围
|
精度
|
|---|---|---|
|
表面应变计
|
0～数千με
|
±0.1 με 或更高
|
|
数据采集采样率
|
1s～60s可调
|
确保连续性、无数据丢失
|
|
工作温度
|
-25℃～+70℃
|
±0.5℃
|
|
工作湿度
|
≤95% RH
|
-
|
|
通信方式
|
4G全网通
|
数据传输延时<5秒
|
|
电源供电
|
AC220V供电；备用12V锂电池
|
连续运行≥48小时
|
|
防护等级
|
IP65～IP67
|
满足户外长期安装要求
|
九、方案实现步骤
-
现场勘察与方案设计
-
确定监测目标区域与监测点布设方案，绘制安装图。
-
-
设备选型与采购
-
根据技术指标选取高精度表面应变计、数据采集主机和4G模块等设备。
-
-

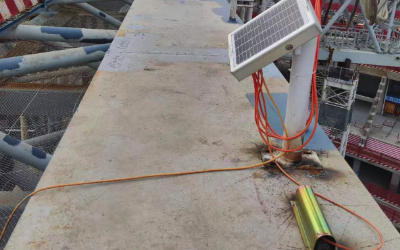

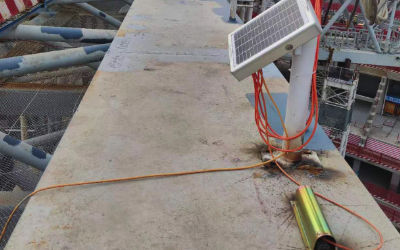

设备安装
-
按照设计图纸，在关键结构表面粘贴或安装应变计，固定数据主机和4G模块，接好电源系统；
-
对设备外壳进行防护，确保达到IP65或更高防护等级。
-
-
系统调试
-
进行采样校准，设置数据采集频率、报警阈值及通信参数；
-
测试数据传输与云平台数据上传、远程查看功能。
-
-
云平台对接
-
配置云平台数据存储、可视化仪表盘、预警功能及报表自动生成；
-
分配远程监控账号，实现手机APP与网页端同步数据查看。
-
-
运行维护与数据监控
-
开始持续在线监测，自动记录运行数据；
-
定期检查设备状态与数据准确性，进行远程校准与维护升级。
-
十、数据分析与预警
-
实时数据曲线：展示关键应变数据随时间的变化趋势；
-
历史数据比对：生成日报、周报、月报，实现长期趋势分析；
-
异常预警：预设应变阈值，自动发送短信、微信或APP预警通知；
-
结构健康评估：结合数据分析生成结构稳定性评估报告，为维护决策提供依据；
-
大数据整合：支持多监测点数据对比，构建全局应变分布图。
十一、预警决策
-
当监测值超过设定阈值时，系统立即触发预警报警，并自动生成告警记录；
-
预警可通过短信、APP推送及邮件通知相关管理人员；
-
支持自动联动工控系统执行紧急停机或保护措施，防止结构损伤；
-
系统记录异常事件，为后续结构安全评估和维护决策提供数据依据。
十二、方案优点
-
实时性高：采用在线监测技术，实现即时数据上传与远程查看；
-
数据精度高：采用工业级传感器，确保监测数据准确可靠；
-
智能预警：内置报警阈值和大数据分析，提前预防潜在风险；
-
远程管理便捷：支持手机APP、Web端多平台远程管理，降低人工巡检成本；
-
安装灵活：模块化设计，适用于各类重要结构点位监控；
-
易维护与扩展：在线固件升级、远程校准，系统支持扩展其他参数监测。
十三、应用领域
-
桥梁、隧道等基础设施结构健康监测；
-
高层建筑、工业厂房、铁路、港口等关键工程应变监测；
-
城市基础设施安全监管及灾害预防；
-
市政工程、交通设施维护与应急预防；
-
其他重大工程结构长期健康状况监控。
十四、效益分析
-
安全效益：实时监测与预警机制有助于提前发现结构异常，降低事故风险；
-
经济效益：减少因结构问题引发的维修及事故损失，延长设施使用寿命；
-
管理效益：实现远程集中管理，提高维护效率，降低人工巡查成本；
-
数据支持：提供详实的历史数据与统计报告，为科学决策及预防保养提供依据。
十五、案例分享
案例名称：某城市轻轨桥梁结构健康监测项目
项目在轻轨桥梁关键部位安装了20套表面应变计监测系统，通过4G无线联网实现实时数据采集与远程管理。运行半年内共自动触发4次预警，经过现场核查及时进行加固维修，有效防止了潜在的结构安全隐患，得到了当地交通管理部门的高度评价。
