工地塔吊风速松动摆动在线监测方案
时间：2025-04-09
涉川
一、方案介绍

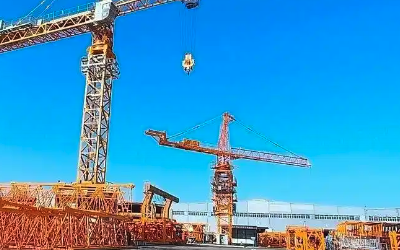

在大型建筑施工工地中，塔吊作为关键起重设备，其稳定性与安全性至关重要。为防止因高空风速过大、结构松动或异常摆动引发的安全事故，需部署基于传感器+物联网平台的塔吊在线监测系统，实现对风速、摆幅、倾角、松动状态的实时在线感知、远程预警与联动控制。
二、监测目标
-
实时监测塔吊所处高空环境风速、风向变化；
-
监测塔吊结构连接处松动或位移变化；
-
分析塔吊摆动幅度、倾斜趋势；
-
超限自动报警，确保塔吊安全作业；
-
支持手机APP或网页平台实时查看、控制。
三、需求分析
|
项目
|
需求描述
|
|---|---|
|
实时感知
|
每10秒更新一次风速、倾斜角等数据
|
|
多维监测
|
覆盖风速、摆动、倾角、位移等参数
|
|
极端天气响应
|
风速超限自动提示并报警
|
|
联动控制
|
超限可联动启停塔吊或提醒塔吊操作手
|
|
远程管理
|
支持4G联网远程查看数据与报警历史
|
四、监测方法
-
在塔吊顶部安装风速风向传感器，实时监测气流；
-
在塔身结构连接关键点安装位移/松动传感器；
-
在主梁或吊臂上部署摆动/倾角传感器；
-
所有传感器数据通过4G模块上传至云平台；
-
设置报警阈值，实现多级自动预警与联动响应。
五、应用原理
-
风速风向传感器：通过转子或超声原理采集风速/风向数据；
-
倾角/加速度传感器：监测塔吊晃动状态与倾斜趋势；
-
松动监测模块：监测连接节点的应变或相对位移，判断松动状态；
-
边缘计算+4G无线传输：实现本地实时判断+云端同步分析。
六、功能特点
-
高空风速实时感知，超限报警；
-
倾角、摆动曲线智能分析，预防隐患；
-
关键节点松动判断，辅助结构稳定评估；
-
云平台+APP远程可视化管理；
-
支持历史数据追溯、导出、统计；
-
支持声光报警、短信、微信、平台多方式通知。
七、硬件清单
|
设备名称
|
功能描述
|
|---|---|
|
风速风向传感器
|
实时采集高空风速和风向
|
|
双轴倾角传感器
|
监测塔吊主梁/塔身倾角变化
|
|
位移/应变传感器
|
判断结构节点是否松动
|
|
4G无线传输终端
|
上传数据至云端平台
|
|
电源模块（锂电/太阳能）
|
确保断电情况下续航 ≥6个月
|
|
云平台+手机APP
|
实时查看、预警、控制
|
|
声光报警器（选配）
|
超限后就地发出警示
|
八、硬件参数示例
|
项目
|
参数
|
|---|---|
|
风速范围
|
0–60 m/s（±0.5 m/s精度）
|
|
风向分辨率
|
1°
|
|
倾角范围
|
±90°，分辨率0.01°
|
|
位移精度
|
≤0.1 mm
|
|
供电电压
|
DC 12V / 内置锂电 / 太阳能
|
|
通信方式
|
4G全网通，支持联动平台
|
|
防护等级
|
IP65 / IP67
|
九、方案实现步骤
-
确定安装点位，主要为塔吊顶部、主梁、塔身连接点；
-
安装传感器与数据采集器；
-
连接4G无线模块，接入SIM卡；
-
配置数据上传地址、阈值参数；
-
在云平台绑定设备，启用APP端查看功能；
-
开启实时监测，设置报警规则；
-
定期检修传感器与电源状态。
十、数据分析与预警决策
-
实时曲线：风速、摆动、倾角趋势图；
-
趋势识别：识别持续异常变化（如倾角缓慢增长）；
-
多级报警：预警、警告、紧急分级处理；
-
联动策略：触发声光报警、微信/短信提醒、通知管理人员；
-
历史记录存储3年以上，支持导出与分析。
十一、方案优点
-
精准：传感器高精度测量、可靠数据支撑；
-
智能：多维度监测+自动判断，减少人工干预；
-
安全：支持高风速限位停机联动策略；
-
快速部署：模块化、无线安装，适应流动施工环境；
-
远程可视：领导层、监管单位可手机远程实时查看。
十二、应用领域
-
高层建筑塔吊施工工地；
-
地铁/桥梁/水电站等大型施工设备；
-
施工起重平台或轨道起重系统；
-
吊装运输作业区域风速安全控制。
十三、效益分析
|
类别
|
效益描述
|
|---|---|
|
安全效益
|
提前发现松动、强风、倾斜等风险，防止事故
|
|
经济效益
|
避免塔吊倒塌或吊装事故带来的重大损失
|
|
管理效益
|
智能化远程监管、减少人员高空巡视
|
|
社会效益
|
提升工地智慧管理水平，助力建筑智能化发展
|
十四、案例分享
在深圳某高层建设项目中，塔吊安装在线监测系统后，于台风来临前及时报警风速异常，施工单位迅速收臂加固塔吊，避免因超风速作业带来的安全事故，成为工地智慧管理的成功案例之一。
