塔吊塔式起重机摆幅松动危险监测
时间：2025-04-09
涉川
一、方案介绍

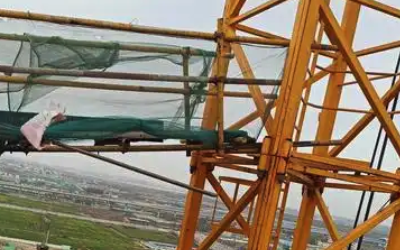

塔吊（塔式起重机）作为高空大型机械，其结构安全直接关系到工地人员与设备安全。该方案通过智能传感器+边缘计算+4G通讯+云平台技术手段，对塔吊的摆幅、松动、结构变形及倾角变化等关键安全参数进行实时在线监测与预警管理，提高危险识别效率，保障现场作业安全。
二、监测目标
-
实时监测塔吊吊臂摆动幅度；
-
监测塔吊结构节点连接松动情况；
-
识别吊塔运行过程中的异常震动与冲击；
-
判断塔身是否倾斜、变形；
-
超限自动报警，联动安全管控系统；
-
云端远程可视化管理及APP查看。
三、需求分析
|
安全隐患
|
对应监测需求
|
|---|---|
|
高空风力摆动
|
安装风速传感器及摆幅传感器
|
|
连接件松动老化
|
部署结构应变或位移传感器
|
|
塔身倾斜/不稳定基础
|
使用倾角传感器进行姿态判断
|
|
操作超限引发危险
|
系统报警并联动提醒/停机操作
|
|
缺乏远程监管能力
|
部署4G联网模块+手机小程序远程监控
|
四、监测方法
-
摆动监测：通过双轴加速度+陀螺仪组合判断吊臂摆幅、晃动频率；
-
倾角监测：安装在塔身根部与顶部的倾角传感器；
-
松动感知：通过微型位移传感器监测关键螺栓或连接构件松动；
-
风速干预：高空超声波风速仪监测风速实时干预；
-
视频辅助：选配摄像头进行结构可视化监控（可联动抓拍）。
五、功能特点
-
多传感器融合感知：风速、摆幅、倾角、位移一体化监控；
-
自动预警机制：多级阈值报警（预警、警告、紧急）；
-
联动控制系统：可触发停机、报警、通知项目负责人；
-
数据实时上传：每10秒自动采集并通过4G上传云平台；
-
APP随时查看：手机小程序可查看实时数据与报警记录；
-
支持数据导出、曲线分析、历史趋势查看。
六、硬件清单
|
名称
|
说明
|
|---|---|
|
双轴倾角传感器
|
监测塔吊塔身是否倾斜
|
|
三轴加速度传感器
|
分析塔吊吊臂的摆动与震动情况
|
|
应变/微位移传感器
|
检测连接节点是否出现松动
|
|
风速风向仪
|
检测环境风速风向，判断风险作业时机
|
|
工业级采集主机
|
集成数据采集、边缘运算、4G上传
|
|
太阳能/锂电供电模块
|
实现独立供电、支持断电续航
|
|
云平台+手机小程序
|
实时查看数据、配置报警策略、远程管理
|
|
声光报警器（可选）
|
超限后现场快速提示
|
七、硬件参数（示例）
|
传感器类型
|
量程与精度
|
|---|---|
|
倾角传感器
|
±90°，分辨率0.01°，误差≤±0.1°
|
|
加速度传感器
|
±8g，分辨率0.001g
|
|
应变传感器
|
0–2000 με，精度0.5%FS
|
|
微位移传感器
|
0–10 mm，分辨率0.01 mm
|
|
风速仪
|
0–60 m/s，精度±0.5 m/s
|
|
通讯方式
|
4G全网通，支持移动/联通/电信
|
|
防护等级
|
IP65–IP67
|
|
电源供电
|
12V直流 / 太阳能 + 储能锂电池
|
八、方案实现
-
勘察现场塔吊型号与监测点分布；
-
安装传感器设备于塔身、吊臂、连接节点等关键部位；
-
配置数据采集器与4G模块，进行联网；
-
上传至专属云平台绑定设备；
-
设置报警阈值与处理机制；
-
开启APP远程访问功能，进行试运行与校准。
九、数据分析与预警决策
-
实时数据大屏：展示风速、倾角、摆幅等曲线；
-
历史趋势分析：比对异常晃动与施工记录；
-
报警记录统计：记录每一次报警数据与处理结果；
-
异常图像联动：联动抓拍异常画面（选配）；
-
多用户权限管理：支持项目经理、安监人员多级账号。
十、方案优点
-
安全性高：可及时发现塔吊结构隐患，避免事故；
-
部署灵活：无线布设，不影响塔吊正常运转；
-
运维简便：支持自动巡检与低功耗运行；
-
智能可视：支持管理部门、施工方远程查看；
-
监管合规：满足《智慧工地安全管理条例》相关要求。
十一、应用领域
-
房建、桥梁、水利工程塔吊施工；
-
大型起重设备运行状态监控；
-
特种设备危大工程智能监管；
-
高空作业安全保障辅助系统。
十二、效益分析
|
类别
|
效益说明
|
|---|---|
|
安全保障
|
减少高处坠落、塔吊倾覆、构件松动等重大事故
|
|
管理升级
|
提升工地智慧化水平，实现远程安全管理
|
|
法规对接
|
满足《危大工程安全管理规定》《起重设备规范》
|
|
降本增效
|
提前发现隐患，避免事故停工及经济损失
|
十三、案例分享
在江苏某高层住宅施工项目中，部署本系统后成功识别出吊臂连接处因长期震动造成的结构松动，并在早期报警后进行检修处理，避免了即将发生的结构断裂风险。后续该系统在多个地铁建设、写字楼项目中推广应用，广获好评。
