高精度微型蒸渗仪应用
时间：2025-04-24
涉川
1. 方案介绍
蒸渗过程是地表水循环的重要环节，直接影响土壤水分平衡、作物需水管理和水资源利用效率。传统的蒸渗测量方法受限于分辨率低、响应迟缓、人工干预多等问题，难以满足现代农业水文生态研究与精细化用水管理的需求。
蒸渗过程是地表水循环的重要环节，直接影响土壤水分平衡、作物需水管理和水资源利用效率。传统的蒸渗测量方法受限于分辨率低、响应迟缓、人工干预多等问题，难以满足现代农业水文生态研究与精细化用水管理的需求。
本方案基于高精度微型蒸渗仪，通过配置一体化不锈钢土柱、自动称重系统、蒸发渗漏分辨模块与数据采集和无线传输平台，实现对土壤水分蒸发与渗漏动态的高分辨率、自动化、全天候监测，适用于农田、试验地、水文站点及生态监测网络中水分收支的高频观测与数据支撑。
2. 监测目标
-
连续测量土壤蒸发、降雨渗漏等水分动态过程；
-
精准量化地表-土壤界面蒸渗平衡关系；
-
支持不同土壤质地、植被类型及降雨条件下的对比实验；
-
为灌溉管理、水肥调控、土壤水文模型验证等提供原始数据依据；
-
构建长期、稳定、可视化的蒸渗数据库与趋势分析平台。
3. 需求分析
-
科研监测需求：土壤-植物-大气连续监测要求设备具备高精度与稳定性；
-
农业生产需求：灌溉时机、水量优化需精准掌握土壤蒸散行为；
-
环境变化研究：评估气候因子变化对蒸散发强度的影响；
-
节水工程支撑：为干旱区水资源评价与调控提供实测参考；
-
平台化集成需求：设备需支持多协议接入大数据监控平台，支持远程调用与分析。
4. 监测方法
-
蒸渗仪采用称重式原理，对土柱整体进行高精度重量监测，动态捕捉蒸发与渗漏引起的质量变化；
-
通过分辨率达0.01 mm的称重系统，实时计算土壤蒸散发变化；
-
集成自动排水与渗漏量计量系统，确保累积渗水准确统计；
-
所有监测数据通过数据采集器采集后上传至云平台或本地终端；
-
用户可通过Web页面或移动端远程查看历史曲线与当前状态。
5. 应用原理
微型蒸渗仪依托于重力平衡原理，通过高精度称重系统对土柱单元蒸发量和渗漏水的增减进行质量监测。
当蒸发发生时，土柱质量减少，系统通过高分辨力传感器记录变化；同时，渗漏水经底部导出，并通过排水监测计入渗漏总量，实现完整的水分收支评估。
配合数据采集与无线传输模块，实现远程监控和自动报警机制。
微型蒸渗仪依托于重力平衡原理，通过高精度称重系统对土柱单元蒸发量和渗漏水的增减进行质量监测。
当蒸发发生时，土柱质量减少，系统通过高分辨力传感器记录变化；同时，渗漏水经底部导出，并通过排水监测计入渗漏总量，实现完整的水分收支评估。
配合数据采集与无线传输模块，实现远程监控和自动报警机制。
6. 功能特点
-
高精度称重系统，蒸发分辨率可达0.01 mm；
-
支持SDI-12、USB通信协议，便于多源集成与平台接入；
-
集成太阳能或风能独立供电系统，具备14天续航能力；
-
防水防尘、防雷抗干扰设计，满足野外全天候运行；
-
数据自动上传，支持5年流量与本地缓存双重保障；
-
提供网页端/APP数据浏览、远程配置、实时预警功能；
-
不锈钢外壳+自动排水装置，维护周期长，适合长期部署。
7. 硬件清单
-

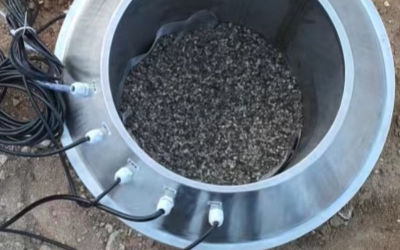

高精度微型蒸渗仪主机（土柱容器+称重系统+自动排水）
-
数据采集器（支持SDI-12/USB/4G远程通讯）
-
防护机箱（防护等级≥IP55）
-
太阳能供电系统（含电池保温箱与太阳板）
-
安装支架与配件（拉纤、地锚、线缆等）
-
无线传输模块（4G/5G，含五年数据服务）
-
辅助校准工具包与防雨保护设施
8. 硬件参数（量程、精度）
|
项目
|
参数规格
|
|---|---|
|
土柱容器规格
|
不锈钢结构，直径≥40cm，高度≥50cm
|
|
蒸发分辨率
|
≤0.01 mm
|
|
渗漏分辨率
|
≤0.03 mm
|
|
称重量程
|
0～220kg
|
|
数据采集接口
|
≥12个端口，支持SDI-12、USB、4G、5G
|
|
存储容量
|
≥16MB，本地缓存+远程同步双模式
|
|
通信协议
|
支持HTTP/MQTT/自定义数据接口
|
|
防护等级
|
≥IP55（机箱），户外全天候使用
|
|
供电系统
|
太阳能或风能，续航能力≥14天，含保温电池箱
|
|
控制方式
|
支持远程配置、自动同步、周期采样
|
9. 方案实现
-
现场选址：根据研究目标选择代表性区域布点；
-
设备安装：土柱垂直稳固，地锚支撑，电缆走线规范；
-
系统接通：调试供电系统，校准称重模块，接入采集器；
-
平台对接：配置传输参数，实现4G数据实时上传；
-
运行维护：定期校准称重系统，检查排水功能与供电状态；
-
数据分析：平台实时生成蒸渗曲线图、统计报表与导出接口。
10. 数据分析
-
实时生成蒸发速率、渗漏量、蒸渗总和等时间序列图；
-
提供周期对比（昼夜/日/旬/月）变化趋势；
-
导出原始数据、图表、Excel报表、API接口调用；
-
可叠加气象因子（气温、风速、太阳辐射等）进行关联分析；
-
数据断点自动补传，支持平台数据可视化与模型调度分析。
11. 预警决策
-
超出设定蒸发量、渗漏阈值系统自动报警；
-
支持远程短信/微信/邮件推送；
-
实时通知水分胁迫或系统异常（如数据中断、电量不足）；
-
日志记录与报警处理信息可查询、导出与审计。
12. 方案优点
-
真正意义上的“无人值守”，高精度、低能耗、自动运行；
-
一体化设计，安装简便，运行稳定，适合长期部署；
-
通信接口开放，便于与农业物联网、科研平台对接；
-
数据安全性高，支持本地与远程双备份；
-
运行成本低，维护周期长，长期效益显著。
13. 应用领域
-
农业节水与灌溉试验站
-
土壤-作物-气候生态水文耦合研究
-
林地与草原生态系统水分通量监测
-
高标准农田建设中的土壤水分高精度评估
-
水文水资源站点数据比对与模型输入
-
国家生态监测网与遥感验证样点数据支撑
14. 效益分析
-
有效提升蒸发-渗漏量监测的精度与效率
-
支撑科学决策灌溉管理，实现节水增效
-
降低人工运维频次和成本，提高数据自动化管理水平
-
为农田水分模型构建提供实测依据，优化模型参数校准
-
长期部署提升研究站点或区域管理能力与科研成果转化效率
15. 国标规范
-
GB/T 22065-2008 土壤水分动态观测技术规范
-
SL 329-2006 蒸发观测规范
-
HJ 761-2015 土壤水分监测技术规范
-
GB/T 12452-2018 土壤水分特性曲线测定方法
-
NY/T 3098-2017 智慧农业传感器与数据接口规范
16. 参考文献
-
《农业水分管理与高效利用》中国农业出版社
-
《现代生态水文研究方法》科学出版社
-
FAO《Crop evapotranspiration: Guidelines for computing crop water requirements》
-
国家农业环境科学观测实验站网资料库
-
中国生态系统研究网络（CERN）监测指标体系
17. 案例分享
华北平原节水灌区示范项目
在河北某农田水利科技示范区部署5套高精度微型蒸渗仪，结合灌溉调度系统进行土壤水分精细化调控。通过对不同土壤质地与种植模式下的蒸渗量监测，实现了对作物实际需水量的精准把控，单季节节水率达18%，亩均节本增效超过120元，成功入选国家节水型农业典范示范案例。
华北平原节水灌区示范项目
在河北某农田水利科技示范区部署5套高精度微型蒸渗仪，结合灌溉调度系统进行土壤水分精细化调控。通过对不同土壤质地与种植模式下的蒸渗量监测，实现了对作物实际需水量的精准把控，单季节节水率达18%，亩均节本增效超过120元，成功入选国家节水型农业典范示范案例。
