多参数水质10参数在线监测应用
时间：2025-04-24
涉川
1. 方案介绍
随着生态环保要求的不断提升，水环境的监测需求正由单一指标向多参数、多点位、实时在线的方向发展。本方案通过集成多参数水质传感器、数据采集系统、无线通讯模块、太阳能供电系统与便携五参数分析仪，构建一套高精度、全天候、远程可视化的水质在线监测系统，全面覆盖温度、电导率、pH、ORP、溶解氧、浊度、铵离子、硝酸盐、氯离子及藻蓝蛋白等10项核心水质参数，实现水体动态变化的精准感知、实时预警和决策支撑。
2. 监测目标
-
全面、连续监测自然水体或排放水体的关键理化参数；
-
识别水质异常波动，及时预警潜在污染事件；
-
实现水环境数据采集、分析、远程控制于一体；
-
提供平台化数据支持，为智慧水利、水务运维、生态保护提供支撑。
3. 需求分析
-
水务管理需求：城镇排水、工业废水、农业尾水等实时监控；
-
环保监管需求：实现对重点河段、湖库、灌渠等环境水体的远程在线监管；
-
项目评估需求：为生态修复、水体治理等项目提供科学评估基础数据；
-
突发事件响应：对水质变化趋势进行敏感响应，便于应急处置；
-
平台集成需求：需支持与第三方智慧水务系统对接，实现云端统一管理。
4. 监测方法
-
在线监测：采用IP68级别水下多参数传感器，实时采集温度、pH、电导率、ORP等指标。
-
无线通信：通过RS485、SDI-12或MODBUS协议将数据上传至采集主机，主机通过4G/5G模块传输至云平台。
-
手持校验：通过便携式五参数分析仪开展比对检测与现场抽检。
-
数据校准：配套标准标液用于定期校准电极与传感器，保证数据准确性与可靠性。
5. 应用原理
-
多参数水质传感器基于电化学、光学与离子选择电极等原理采集水体指标；
-
数据采集器融合通信模块与接口协议，实现本地存储与远程传输同步；
-
云平台对上传数据进行归档、可视化与智能分析，支持报警与日志追溯；
-
手持终端配合日常现场监测与维护，构建现场+远程协同监测体系。
6. 功能特点
-
覆盖10项常规与特征性水质指标，具备高分辨率与高精度；
-
支持SDI-12、USB、RS485、MODBUS等主流协议；
-
模块化设计，传感器可按需扩展、替换；
-
数据采集器带无线通信，支持平台远程调用与配置；
-
野外运行能力强，IP68探头防护等级，供电连续14天以上；
-
配套手持式五参数检测仪，便于现场快速检定与应急测试；
-
支持数据云端管理、API开放与图表导出。
7. 硬件清单
-
多参数水质传感器一体化探头（10参数）
-
数据采集器（≥12路接口，支持无线通信）
-
野外专用防护机箱（IP65，含干燥剂、粘贴固定材料）
-
太阳能供电系统（14天续航+保温电池箱）
-
安装支架系统（含地锚与固定套件）
-
标准校准液（电导率、pH）1套
-
便携式五参数水质分析仪（支持DO、浊度、pH、电导率、温度）
-
仪表箱与标准腕带、传感器保护罩、标配连接线缆等附件
8. 硬件参数（量程、精度）
|
参数
|
测量范围/量程
|
精度/分辨率
|
|---|---|---|
|
温度
|
-5~50℃
|
精度：±0.1℃；分辨率：0.01℃
|
|
电导率
|
0~350000μS/cm
|
精度：±2.0%+1μS/cm；分辨率：0.1μS/cm
|
|
pH
|
0~14
|
精度：±0.1PH；分辨率：0.01PH
|
|
ORP
|
±1400 mV
|
精度：±5mV；分辨率：0.1mV
|
|
溶解氧
|
0~60 mg/L
|
精度：±0.1 mg/L；分辨率：0.01 mg/L
|
|
浊度
|
0~4000 NTU
|
精度：±2%或2NTU；分辨率：0.01~0.1 NTU
|
|
铵离子
|
0~10000 mg/L（N）
|
精度：±10%或2mg/L；分辨率：0.01 mg/L
|
|
硝酸盐
|
0~40000 mg/L（N）
|
精度：±10%或2mg/L；分辨率：0.01 mg/L
|
|
氯离子
|
0~150000 mg/L
|
精度：±10%或2mg/L；分辨率：0.01 mg/L
|
|
藻蓝蛋白
|
0~1000 μg/L
|
精度：R²＞0.999；分辨率：0.01 μg/L
|
|
通讯协议
|
SDI-12、RS485、MODBUS、蓝牙
|
读数速率：最快2s
|
9. 方案实现
-
前期准备：点位选址、供电设计、平台规划；
-
设备安装：部署多参数水质传感器与采集系统；
-
调试校准：接入通信模块，配置频率、单位、平台接口；
-
数据对接：数据实时上传至云平台并开放接口；
-
平台展示：启用地图可视化、趋势曲线、超标预警等功能；
-
运维管理：周期校准、数据比对、软件远程维护。
10. 数据分析
-
实时展示水质参数时序曲线、雷达图、变化热图等；
-
支持按天/周/月导出Excel数据报表、事件记录；
-
提供异常报警报告与分析建议；
-
可嵌入水环境监控系统/生态大屏/微信公众号展示。
11. 预警决策
-
支持设定每个参数上下限阈值，触发红/黄预警提示；
-
支持报警推送到手机APP、微信、邮件或短信；
-
平台提供实时设备状态监控，如断电/通信中断提示；
-
支持数据异常时自恢复机制与日志审计追踪。
12. 方案优点
-
真正一体化10参数实时采集，精度高、适应性强；
-
配套手持终端辅助应急检验与现场比对，增强可靠性；
-
通信灵活，兼容SDI-12/485协议，适配各类物联网平台；
-
低功耗设计+野外防护，保障14天阴雨续航；
-
数据资产化管理，支持长周期大数据挖掘与趋势预测。
13. 应用领域
-
城市内河、湖泊、水库水质监测
-
工业园区排口/尾水在线监控
-
农村水环境治理与养殖尾水监管
-
饮用水源地水质评价
-
水产养殖、河湖湿地生态修复评估
-
智慧水务/水利物联网数据前端系统建设
14. 效益分析
-
提高水质监管效率，降低运维成本（减少人工巡检）
-
及时预警污染事件，减少水体生态风险
-
为水质治理、工程验收提供数据佐证
-
推动区域生态环境大数据管理和精细化治理
-
支持政策考核和生态绩效评估（如水十条、水污染防治目标）
15. 国标规范
-
GB/T 5750-2006《生活饮用水标准检验方法》
-
HJ 91.2-2022《地表水环境质量监测技术规范》
-
GB 3838-2002《地表水环境质量标准》
-
NY/T 3012-2016《农业水环境监测规范》
-
HJ 1147-2020《水质自动监测系统运行技术规范》
16. 参考文献
-
《水质在线自动监测技术及其工程应用》环境科学出版社
-
《水质分析与水环境检测实验技术》高等教育出版社
-
国家水环境质量通报系统
-
全国生态环境标准信息平台
17. 案例分享

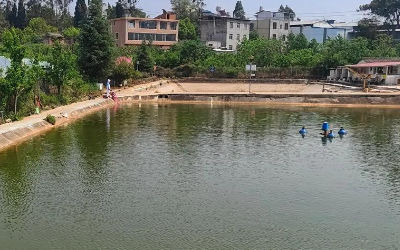

案例：江苏某河道生态治理项目
为实现河道生态修复效果评估，该项目在6个断面布设10参数水质监测设备，数据通过4G传输至市级水务平台，实时展示水质改善趋势。并通过与第三方检测机构数据比对，误差率控制在±3%以内。系统上线两年，助力当地在省级水生态考核中排名前列。
为实现河道生态修复效果评估，该项目在6个断面布设10参数水质监测设备，数据通过4G传输至市级水务平台，实时展示水质改善趋势。并通过与第三方检测机构数据比对，误差率控制在±3%以内。系统上线两年，助力当地在省级水生态考核中排名前列。
