电塔振动与倾斜在线监测
时间：2025-04-27
涉川
一、方案介绍

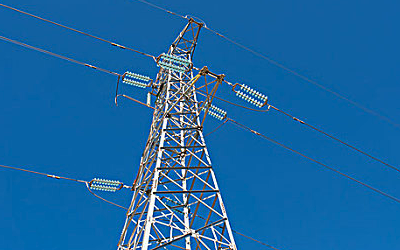

电塔作为输电线路的重要支撑结构，在长时间运行过程中，会受到风力、地震、冰雪荷载、基础沉降等外界因素影响，出现振动、倾斜及结构疲劳等问题。通过建设振动与倾斜综合监测系统，实时掌握电塔结构动态状态，及时预警结构异常，提升输电线路运行安全水平，延长电塔使用寿命。
电塔作为输电线路的重要支撑结构，在长时间运行过程中，会受到风力、地震、冰雪荷载、基础沉降等外界因素影响，出现振动、倾斜及结构疲劳等问题。通过建设振动与倾斜综合监测系统，实时掌握电塔结构动态状态，及时预警结构异常，提升输电线路运行安全水平，延长电塔使用寿命。
二、监测目标
-
实时监测电塔关键节点振动数据（加速度、位移）。
-
实时监测电塔整体姿态变化（倾斜角、倾斜速率）。
-
发现早期结构隐患（基础沉降、局部松动、材料老化）。
-
记录极端气候事件对电塔结构的冲击反应。
-
支持远程故障预警、决策支持和运维调度。
三、需求分析
-
传感器需具备高精度、耐候性、长期稳定性。
-
支持多点同步采集，构建完整振动-倾斜动态模型。
-
通讯方式需兼容4G/5G/NB-IoT/LoRa/卫星，确保边远地区数据回传。
-
监测终端应具备本地智能处理、断点续传、自愈等功能。
-
平台应具备大数据存储、智能诊断、趋势预测、异常自动报警功能。
四、监测方法
-
在电塔塔顶、塔身、基础设置三轴加速度传感器、倾角传感器。
-
采用同步采样，实时获取振动频率、振幅、倾斜角度变化。
-
通过无线网络回传至后台平台，进行谱分析与模型计算。
-
基于时间序列与空间分布，综合分析电塔健康状态。
五、应用原理
-
振动监测基于结构动力学原理，提取加速度、速度、位移等参数分析。
-
倾斜监测基于重力加速度矢量变化，测算出电塔相对于初始竖直状态的偏移量。
-
通过模态分析、趋势分析和机器学习方法，对微小变化进行识别和预警。
六、功能特点
-
高灵敏度动态响应，能捕捉微小振动与倾斜变化。
-
全天候监测，具备抗干扰、防雷、防水、防腐蚀能力。
-
实时数据可视化，支持地图定位、趋势曲线、健康打分。
-
远程管理与自诊断功能，支持设备重启、参数修改、固件升级。
-
报警机制灵活，可通过短信、微信、APP等多渠道推送。
-
可扩展接入风速、风向、温度、湿度、雨雪等多气象参数，完善环境影响分析。
七、硬件清单
-
三轴加速度传感器（MEMS或光纤）
-
高精度双轴倾角传感器
-
多功能边缘数据采集终端
-
太阳能+锂电池独立供电系统
-
4G/5G/NB-IoT通信模块
-
防护机箱与安装固定支架
-
后端服务器与监测分析平台
八、硬件参数（量程、精度）
-
振动加速度量程：±16g，分辨率0.001g
-
倾角量程：±30°，分辨率0.001°，精度±0.05°
-
数据采样率：≥100Hz（振动），≥1Hz（倾斜）
-
通讯距离：≥5km（根据通讯方式）
-
工作温度：-40℃~+85℃
-
防护等级：IP67以上
-
供电续航：连续阴雨天≥30天
九、方案实现
-
勘察电塔结构与环境，确定监测点布局。
-
安装振动传感器、倾角传感器，并调试采集终端。
-
配置数据传输链路与告警阈值。
-
搭建数据接收平台，启用可视化大屏监控。
-
定期巡检设备状态，分析振动与倾斜发展趋势。
十、数据分析
-
振动频谱分析，提取主振频及能量特征。
-
倾斜变化趋势曲线，识别慢性基础沉降或急性倾倒风险。
-
异常模式识别，如短时高幅振动、连续倾斜加剧。
-
事件关联分析，如强风或雷击后振动倾斜响应。
-
机器学习辅助建立个体化健康诊断模型。
十一、预警决策
-
单次振幅超标报警
-
倾斜角变化速率超标报警
-
长周期累积倾斜预警
-
振动频率突变报警
-
通讯中断、供电异常报警
-
支持应急检修与加固措施指导
十二、方案优点
-
监测范围广、反应速度快，适应多种运行环境
-
振动与倾斜综合感知，提高结构异常识别精度
-
模块化设计，便于快速部署与扩展应用
-
云平台+边缘计算双保障，减少数据传输压力
-
极大降低电塔倒塌、断裂等重大事故风险
十三、应用领域
-
输电线路高压电塔（220kV、500kV、750kV、1000kV）
-
通信基站铁塔（5G/4G基站塔）
-
风电场风力机组塔筒
-
铁路接触网支撑塔
-
桥梁及大型场馆桅杆结构监测
十四、效益分析
-
铁塔异常发现时间提前30%-50%，有效避免安全事故。
-
设备运维次数减少20%-40%，节约人力和交通成本。
-
提高电力系统/通信系统整体供给可靠性5%-10%。
-
支撑智慧电网、智慧城市基础设施健康管理。
十五、国标规范
-
DL/T 1832-2018 输电线路动态监测技术规范
-
GB 50057-2010 建筑物防雷设计规范
-
DL/T 475-2017 输电线路结构监测技术规范
-
GB/T 50344-2019 通信铁塔建设工程验收标准
十六、参考文献
-
《基于振动倾斜监测的输电铁塔健康评估方法研究》
-
《电塔结构健康监测系统设计与应用》
-
《复杂气候条件下输电线路铁塔监测技术实践》
十七、案例分享
某华南沿海地区超高压输电走廊项目，部署电塔振动倾斜在线监测系统，通过实时监测台风、雷暴天气期间的塔体响应，成功捕获5次短期倾斜加剧事件并及时加固处理，避免了潜在倒塔风险，系统报警准确率达到97%以上，项目获得了国家电网优秀示范工程称号。
某华南沿海地区超高压输电走廊项目，部署电塔振动倾斜在线监测系统，通过实时监测台风、雷暴天气期间的塔体响应，成功捕获5次短期倾斜加剧事件并及时加固处理，避免了潜在倒塔风险，系统报警准确率达到97%以上，项目获得了国家电网优秀示范工程称号。
