    斜坡岩土体运动裂缝监测
    时间:2025-04-27 涉川
    一、方案介绍

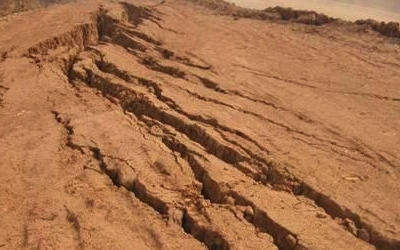

    斜坡岩土体在自然风化、降雨、地震、人类活动等因素作用下,易产生滑移、沉降、开裂等地质灾害现象。通过构建系统化的裂缝监测体系,实时掌握斜坡岩土体裂缝的发展动态,预警潜在地质灾害风险,保障生命财产安全。
    二、监测目标
    1. 实时监测斜坡表面及内部裂缝的宽度、长度、深度变化。
    2. 探测裂缝扩展速率、位移量和运动趋势。
    3. 评估斜坡岩土体整体稳定性演变。
    4. 建立灾害预警机制,实现早发现、早预警、早处置。
    三、需求分析
    1. 监测系统需高精度、耐腐蚀、耐环境变化。
    2. 支持多点、大范围同步监测,灵活适应不同地形。
    3. 具备远程数据传输与平台可视化能力。
    4. 支持长期运行,具备断点续传和设备异常自恢复功能。
    5. 系统应满足全天候连续工作,抗干扰能力强。
    四、监测方法
    • 裂缝变形监测:采用裂缝计、位移计,实时测量裂缝开合变化。
    • 表面位移监测:通过GNSS定位系统、光学测量(如全站仪、三维激光扫描)获取表面运动。
    • 地下位移监测:利用多点位移计(MPBX)、倾斜传感器监测斜坡内部位移演变。
    • 裂缝图像监测:设置高精度定点摄影系统(裂缝摄像机),定时拍摄比对裂缝演化。
    • 地表雷达(GB-InSAR)或合成孔径雷达(InSAR)辅助远程监测大范围微变形。
    五、应用原理
    • 裂缝监测基于机械位移变化原理,实时测量结构张开/闭合程度。
    • GNSS与倾角仪基于空间参考变化原理,检测绝对或相对位移。
    • InSAR基于卫星雷达干涉测量地表细微形变。
    • 图像分析基于视觉识别与深度学习技术,对裂缝形态演变进行识别与分类。
    六、功能特点
    1. 高精度连续监测裂缝宽度变化(毫米级别)。
    2. 可扩展地表、地表下位移联合监测。
    3. 数据实时上传,支持地图可视化和趋势曲线展示。
    4. 多维度预警设定(位移速度超标、裂缝扩展异常、倾斜角度剧变)。
    5. 支持本地存储+云端备份,双重保障数据安全。
    6. 可接入视频监控,实现裂缝图像与位移数据联动分析。
    七、硬件清单
    1. 裂缝计(电阻式、电容式或光纤式)
    2. 位移计(线性位移传感器、拉线式位移计)
    3. 三轴倾斜传感器
    4. 多点位移计(MPBX)
    5. GNSS定位模块(高精度RTK模块)
    6. 工业级裂缝摄像机
    7. 边缘计算采集器(含无线通讯模块)
    8. 太阳能供电系统+锂电池组
    9. 通讯模块(4G/5G/NB-IoT/LoRa)
    八、硬件参数(量程、精度)
    • 裂缝计量程:0~100mm,精度±0.05mm
    • 位移计量程:0~500mm,精度±0.1mm
    • 倾角量程:±30°,分辨率0.001°,精度±0.05°
    • GNSS定位精度:平面±8mm,高程±15mm(RTK模式)
    • 摄像机分辨率:≥500万像素,支持低照度拍摄
    • 采样频率:裂缝数据≥1次/小时,图像≥1次/小时(可调)
    • 工作环境:-40℃~+85℃,防护等级IP67
    九、方案实现
    1. 现场踏勘,制定传感器布设方案。
    2. 在典型裂缝、潜在滑动面布设裂缝计、位移计和倾角仪。
    3. 安装固定GNSS基准站与监测点。
    4. 布设裂缝摄像机,对重要裂缝开展图像记录。
    5. 建设数据采集与无线传输系统,接入监测平台。
    6. 定制化设置报警规则,并开展系统测试与验收。
    十、数据分析
    • 裂缝宽度变化曲线分析,判断张开、闭合趋势。
    • 位移速率变化分析,识别加速变形阶段。
    • 倾角变化趋势监测,辅助判定深部滑移演变。
    • 图像比对自动识别新裂缝扩展或旧裂缝加剧。
    • 综合多源数据,绘制斜坡运动趋势演化图。
    十一、预警决策
    • 裂缝宽度扩展速率超标预警
    • 位移速率超过设定阈值报警
    • 连续裂缝发展、倾角同步变化联合预警
    • 极端天气(强降雨、地震)后自动加强监测密度
    • 支持报警短信、电话、APP推送联动响应机制
    十二、方案优点
    • 多种技术手段组合,提高监测精度与可靠性
    • 适应复杂环境,低功耗设计,远程无人值守
    • 早期识别微小变形,防止灾害扩大
    • 支持多类型场景快速复制应用
    • 成本可控,系统模块化,便于后期扩展升级
    十三、应用领域
    • 山体滑坡、泥石流灾害隐患区
    • 铁路、公路边坡、隧道洞口监测
    • 水库、河堤、尾矿库坡体安全监测
    • 城市地铁周边基坑支护监测
    • 矿山采空区边坡监测
    十四、效益分析
    • 斜坡灾害预警时间可提前3小时至48小时,极大提高响应速度。
    • 监测区域事故发生率降低70%以上,直接经济损失减少60%以上。
    • 降低人工巡查强度50%,节省长期运维费用。
    • 支持政府部门风险普查、隐患整改、动态监管。
    十五、国标规范
    • GB 50330-2013 建筑边坡工程技术规范
    • GB/T 51249-2017 边坡工程勘察规范
    • GB/T 51294-2017 地质灾害监测与预警技术规范
    • SL 428-2008 水库大坝安全监测技术规范
    十六、参考文献
    • 《地质灾害监测与预警技术体系建设研究》
    • 《基于裂缝监测的边坡失稳预警方法》
    • 《斜坡运动与变形监测技术发展趋势分析》
    十七、案例分享
    某西南山区高速公路边坡,采用裂缝位移联合监测系统,布设42个裂缝计、18个倾角仪和GNSS监测点,在连续降雨期间发现边坡裂缝扩展异常,通过实时报警提示,提前组织疏散和支护加固,避免了重大滑坡事故,项目被评为交通运输部“安全示范工程”。
