涡度协方差涡动大气环境气体监测
时间：2025-05-02
涉川
方案介绍
本方案基于涡度协方差（Eddy Covariance, EC）技术，构建一套适用于CH₄、CO₂、H₂O等气体的涡动大气环境气体监测系统。该系统可实现地-气界面温室气体通量的高频连续观测，广泛应用于生态系统碳收支研究、大气环境质量评估、土地利用变化影响分析等领域，为国家“碳达峰碳中和”政策实施和生态保护提供数据支撑。
本方案基于涡度协方差（Eddy Covariance, EC）技术，构建一套适用于CH₄、CO₂、H₂O等气体的涡动大气环境气体监测系统。该系统可实现地-气界面温室气体通量的高频连续观测，广泛应用于生态系统碳收支研究、大气环境质量评估、土地利用变化影响分析等领域，为国家“碳达峰碳中和”政策实施和生态保护提供数据支撑。
监测目标
-
实现CH₄、CO₂、H₂O等温室气体通量的连续高频监测
-
揭示生态系统源/汇功能与气候变化响应机制
-
支持大气-生态相互作用过程建模与验证
-
为碳汇评估与碳排核查提供现场数据支撑
需求分析
-
高频、多组分气体浓度与风速同步观测
-
具备全天候野外工作能力，稳定可靠
-
通量自动计算、数据远程获取与异常报警
-
系统需模块化设计，易于运输、安装与维护
-
可扩展多参量数据联动分析（气象、土壤等）
监测方法
核心采用涡度协方差法：通过三维超声风速仪实时测量垂直风速，与高速红外或激光光谱气体分析仪同步采集气体浓度信号，利用协方差计算单位面积通量。系统集成时间同步模块、数据采集器、通量计算与分析软件，实现自动化测量和处理。
核心采用涡度协方差法：通过三维超声风速仪实时测量垂直风速，与高速红外或激光光谱气体分析仪同步采集气体浓度信号，利用协方差计算单位面积通量。系统集成时间同步模块、数据采集器、通量计算与分析软件，实现自动化测量和处理。
应用原理
涡度协方差法基于大气湍流中垂直扰动量与气体浓度瞬时变化的统计关系，计算净通量值。公式为：
F = ρ × w'c'
其中F为通量，ρ为空气密度，w'为垂直风速扰动量，c'为气体浓度扰动量。通过高频（10–20 Hz）观测，实现通量反演。
涡度协方差法基于大气湍流中垂直扰动量与气体浓度瞬时变化的统计关系，计算净通量值。公式为：
F = ρ × w'c'
其中F为通量，ρ为空气密度，w'为垂直风速扰动量，c'为气体浓度扰动量。通过高频（10–20 Hz）观测，实现通量反演。
功能特点
-
实时监测CH₄、CO₂、H₂O气体通量
-
自动采样、存储、传输与通量计算
-
适配多种环境气象与生态传感器
-
支持远程控制与平台化数据管理
-
可移动部署，适应多种生态场景
-
数据分析功能完善，图表输出直观
硬件清单
-
三维超声风速仪
-
开路/闭路红外气体分析仪或TDLAS激光气体分析仪
-
数据采集器与时间同步模块（GPS时钟）
-
系统控制与通量计算主机
-
辅助气象传感器（风、温、湿、辐射）
-
供电系统（太阳能板+蓄电池或市电适配器）
-
数据传输模块（4G/以太网）
-
安装支架与防护装置
硬件参数（量程、精度）
-
CO₂测量范围：0–3000 ppm，精度±1 ppm
-
CH₄测量范围：0–100 ppm，精度±0.5 ppm
-
H₂O测量范围：0–60 mmol/mol，精度±1%
-
垂直风速测量范围：±30 m/s，精度±0.05 m/s
-
数据采样频率：10–20 Hz
-
通量计算时间间隔：30分钟或自定义
-
运行温度范围：-40℃～+60℃
-
存储容量：≥128 GB
方案实现

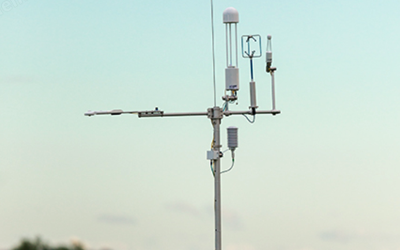

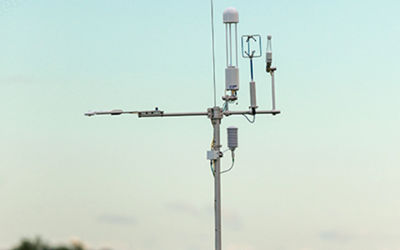

将设备部署于代表性观测站点（如农田中心、湿地边界、森林空地等），将三维风速仪与气体分析仪采样口对齐布设于测量高度。系统自动采集并处理高频风速与气体浓度数据，上传至数据平台进行分析与图形展示。部署周期可短期试验（1周-1月）或长期运行（全年）。
将设备部署于代表性观测站点（如农田中心、湿地边界、森林空地等），将三维风速仪与气体分析仪采样口对齐布设于测量高度。系统自动采集并处理高频风速与气体浓度数据，上传至数据平台进行分析与图形展示。部署周期可短期试验（1周-1月）或长期运行（全年）。
数据分析
-
计算CH₄、CO₂、H₂O的净通量值（μmol/m²/s）
-
实现日、月、年累计通量与趋势变化图
-
湍流强度、稳定度、气象驱动因素分析
-
对比不同生态地块气体交换特征差异
-
数据质量控制（如去趋势、旋转、滞后校正）
-
支持模型验证（如生态系统模型或大气模式）
预警决策
-
高浓度通量波动或异常值自动报警
-
判别人为排放源干扰（如突发甲烷泄漏）
-
支持区域碳管理和减排路径调整
-
数据联动无人机或卫星遥感系统实现综合监管
方案优点
-
高时间分辨率、高空间代表性
-
能量、水分与碳通量协同观测
-
自动化程度高，适合长期无人值守监测
-
精度高、数据可追溯性强，符合科研与监管要求
-
可灵活部署于多种生态系统和工程场景
应用领域
-
湿地、农田、森林等生态系统通量研究
-
垃圾填埋场、矿区、油气开采区温室气体排放监控
-
城市碳排放实测与碳中和核查
-
国家温室气体清单编制与IPCC数据支持
-
高校与科研机构碳循环过程实验研究
-
重大工程生态补偿评估与环境影响分析
效益分析
-
支持“双碳”战略与生态文明建设技术基础
-
准确评估不同生态系统碳源/汇动态
-
推动自主温室气体通量测量技术发展
-
提高环境执法与排放核查现场化能力
-
为制定碳减排政策与生态恢复方案提供决策依据
国标规范
-
GB/T 19556-2021《温室气体排放核算与报告通则》
-
HJ 933-2017《生态环境监测技术规范 土壤通量观测》
-
GB/T 32151-2015《温室气体排放核算方法》
-
ISO 14064-1:2018《温室气体组织层级量化与报告》
-
IPCC Guidelines for National Greenhouse Gas Inventories (2006)
参考文献
-
Baldocchi D. (2003). Assessing the Eddy Covariance Technique for Evaluating Carbon Dioxide Exchange Rates of Ecosystems.
-
Burba G. (2013). Eddy Covariance Method for Scientific Measurements. LI-COR Biosciences
-
丁洪法等.《中国典型生态系统温室气体通量研究》. 科学出版社
-
张子改等.《涡度协方差法与温室气体通量监测应用》. 生态环境学报
案例分享
案例1：东北某农田站点通过涡动通量系统连续三年监测CO₂与CH₄通量，发现秸秆还田处理显著提升碳汇功能，为农业绿色发展提供支撑。
案例2：长江湿地生态监测系统部署涡动气体监测装置，揭示水位与甲烷通量关系，为生态补水调控提供数据依据。
案例3：内蒙古草原站点结合通量与气象数据，分析气候变化对半干旱区碳收支的影响，服务国家草原保护政策评估。
案例1：东北某农田站点通过涡动通量系统连续三年监测CO₂与CH₄通量，发现秸秆还田处理显著提升碳汇功能，为农业绿色发展提供支撑。
案例2：长江湿地生态监测系统部署涡动气体监测装置，揭示水位与甲烷通量关系，为生态补水调控提供数据依据。
案例3：内蒙古草原站点结合通量与气象数据，分析气候变化对半干旱区碳收支的影响，服务国家草原保护政策评估。
