树干液体径流量在线监测
时间：2025-05-02
涉川
方案介绍
本方案旨在实现对植物树干液体径流（又称树干液流或树干汁液流）的连续在线监测。通过安装热扩散式或热脉冲式液流传感器，实时记录植物水分运输状况，辅助分析植物蒸腾强度、水分利用效率与生态环境响应机制，为林业生态监测、农业节水灌溉、气候变化研究等提供科学依据。
本方案旨在实现对植物树干液体径流（又称树干液流或树干汁液流）的连续在线监测。通过安装热扩散式或热脉冲式液流传感器，实时记录植物水分运输状况，辅助分析植物蒸腾强度、水分利用效率与生态环境响应机制，为林业生态监测、农业节水灌溉、气候变化研究等提供科学依据。
监测目标
-
实时监测树木体内液流速率变化
-
评估植物对环境（温湿度、辐射、土壤水分）响应能力
-
推算植被蒸腾耗水量及生态用水强度
-
为林区水分动态监控和节水灌溉提供支持数据
需求分析
-
系统需具备全天候连续运行能力
-
测量精度高，响应灵敏，适应不同树种
-
监测结果应能反映植物生理状态与环境条件变化
-
数据远程采集、实时传输并支持图表分析
-
具备多通道扩展能力，适用于小区尺度研究
监测方法
采用热扩散式、热脉冲式或热平衡法传感器，安装于树干一定高度，测量加热针与温度针之间的热传导情况，由此推算液体在导管组织中的流速。传感器与数据采集器联动工作，结合气象参数进行校正。
采用热扩散式、热脉冲式或热平衡法传感器，安装于树干一定高度，测量加热针与温度针之间的热传导情况，由此推算液体在导管组织中的流速。传感器与数据采集器联动工作，结合气象参数进行校正。
应用原理
当树木根系吸收水分后，通过导管系统向上运输至叶片，在此过程中水分蒸腾带动连续液流。液流监测技术通过局部加热树干，分析温度在树干组织中的传导模式，从而计算液流速率，进而评估水分通量。
当树木根系吸收水分后，通过导管系统向上运输至叶片，在此过程中水分蒸腾带动连续液流。液流监测技术通过局部加热树干，分析温度在树干组织中的传导模式，从而计算液流速率，进而评估水分通量。
功能特点
-
高时效性液流数据采集（可达每分钟采样）
-
多通道同步监测多个样株
-
与温湿度、光照、土壤水分等环境因子联动监测
-
支持本地存储与远程传输
-
系统功耗低，支持太阳能供电
-
安装简单，对植物损伤极小
硬件清单
-
树干液流传感器（热扩散式/热脉冲式）
-
数据采集器（多通道）
-
空气温湿度传感器、太阳辐射计
-
土壤水分温度传感器（可选）
-
远程通讯模块（4G/LoRa）
-
太阳能电池板与蓄电池
-
仪器防护箱、探针安装工具包
硬件参数（量程、精度）
-
液流速率测量范围：0～1000 g·m⁻²·h⁻¹
-
分辨率：0.01–0.1 g·m⁻²·h⁻¹
-
测量精度：±5–10%（视树种和算法校正而定）
-
通道数量：单通道至32通道可选
-
工作温度范围：-20℃～+60℃
-
通讯接口：RS232/485、4G、NB-IoT、LoRa等
-
数据存储容量：≥8GB（可扩展）
方案实现

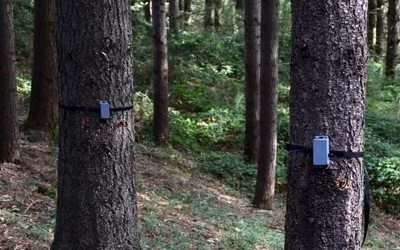

在典型研究区域选取目标树种（如松树、杨树、水杉等），将传感器探针垂直插入树干形成测量路径，连接数据采集器，并通过4G或LoRa模块传输数据。系统支持平台化展示、自动生成数据图表和趋势分析。
在典型研究区域选取目标树种（如松树、杨树、水杉等），将传感器探针垂直插入树干形成测量路径，连接数据采集器，并通过4G或LoRa模块传输数据。系统支持平台化展示、自动生成数据图表和趋势分析。
数据分析
-
树干液流日变化曲线与峰值分析
-
与环境参数关联分析（温度、辐射、土壤水分）
-
蒸腾耗水量估算与植被耗水强度评估
-
不同树种之间的液流差异比较分析
-
异常数据识别，用于枯水胁迫与生理问题预警
预警决策
-
植物液流异常下降提示可能的干旱胁迫
-
树体“早衰”预警（长期液流下降趋势）
-
蒸腾强度快速升高提示过度耗水风险
-
指导林区精准灌溉时机与水量调配
方案优点
-
数据自动连续采集，长期稳定可靠
-
传感器安装简便，对树木影响小
-
能精细刻画植物水分动力学过程
-
系统模块化，便于扩展与集成
-
数据可平台可视化，利于科研分析与决策支持
应用领域
-
林业生态监测与水分平衡研究
-
森林碳循环与水循环模拟
-
农业作物精准灌溉管理
-
干旱区绿化植被水分管理
-
气候变化背景下植物响应研究
-
水资源管理与生态修复工程
效益分析
-
为森林水分管理提供精准量化依据
-
降低灌溉水资源浪费，提高用水效率
-
支持长期生态监测项目，提升科研价值
-
可作为碳通量估算和植被生产力评估的辅助手段
-
提高林区抗旱适应性与生态系统韧性分析能力
国标规范
-
GB/T 20484-2006《森林生态系统定位观测技术规程》
-
GB/T 25874-2010《植物水分生理测定方法》
-
LY/T 1606-2003《森林生态定位观测样地设置规范》
-
国家林业局生态定位观测站管理办法（试行）
参考文献
-
Granier, A. (1985). A new method of sap flow measurement in tree stems.
-
Lu, P., et al. (2004). Granier's thermal dissipation probe (TDP) method for measuring sap flow in trees.
-
Steppe, K., et al. (2010). Sap flow measurements in plant stems.
-
王文龙等.《树干液流观测技术与生态应用》. 林业出版社
案例分享
案例1：华南热带雨林生态站部署液流监测系统，研究不同树种在干季与雨季水分利用差异，成果用于生态系统水分平衡建模。
案例2：黄土高原退耕还林区通过液流监测优化水土保持林灌溉时机，实现节水30%以上。
案例3：北京园林局试点液流传感系统监控城市树木水分状态，建立城市绿地健康评估体系。
案例1：华南热带雨林生态站部署液流监测系统，研究不同树种在干季与雨季水分利用差异，成果用于生态系统水分平衡建模。
案例2：黄土高原退耕还林区通过液流监测优化水土保持林灌溉时机，实现节水30%以上。
案例3：北京园林局试点液流传感系统监控城市树木水分状态，建立城市绿地健康评估体系。
