水文监测井水位计在线监测方案
时间：2025-05-15
涉川
方案介绍
本方案旨在通过在水文监测井内布设高精度水位计和数据采集传输系统，实现地下水位的实时远程监测与趋势分析。系统支持数据在线采集、云端传输、历史曲线回溯与超限报警功能，为地下水资源管理、水文环境评估和地质灾害预警提供准确的数据支持。
本方案旨在通过在水文监测井内布设高精度水位计和数据采集传输系统，实现地下水位的实时远程监测与趋势分析。系统支持数据在线采集、云端传输、历史曲线回溯与超限报警功能，为地下水资源管理、水文环境评估和地质灾害预警提供准确的数据支持。
监测目标
-
实时监测地下水位变化
-
获取长期地下水动态趋势
-
为水资源调配、地质灾害风险分析提供依据
-
实现无人值守、远程水位自动采集与预警管理
需求分析
地下水资源是重要的水文要素，直接影响农业灌溉、城市供水及生态环境安全。传统人工观测方式效率低、周期长，难以满足高频、精确和在线化需求。通过自动化在线水位监测手段，可提高监测效率、实现数据实时共享及远程管理。
地下水资源是重要的水文要素，直接影响农业灌溉、城市供水及生态环境安全。传统人工观测方式效率低、周期长，难以满足高频、精确和在线化需求。通过自动化在线水位监测手段，可提高监测效率、实现数据实时共享及远程管理。
监测方法
采用压力式或雷达式水位计放置于监测井内，通过数据采集器定时采集水位数据并通过无线通信上传至云平台。结合温度补偿、历史对比分析、水位变幅预警等功能模块，实现科学化管理。
采用压力式或雷达式水位计放置于监测井内，通过数据采集器定时采集水位数据并通过无线通信上传至云平台。结合温度补偿、历史对比分析、水位变幅预警等功能模块，实现科学化管理。
应用原理
水位计通过测量静压或回波时间获取地下水深数据，采集器按设定间隔记录水位值并进行本地存储与无线传输，云平台进行数据可视化、曲线分析和超限报警等处理。
水位计通过测量静压或回波时间获取地下水深数据，采集器按设定间隔记录水位值并进行本地存储与无线传输，云平台进行数据可视化、曲线分析和超限报警等处理。
功能特点
-
实时在线监测地下水位
-
多种水位传感器可选，适应不同井况
-
数据定时采集、存储、上传，支持断点续传
-
支持远程设置采样频率、校准参数等
-
支持超限报警，短信或平台推送预警
-
云平台支持数据曲线、报表、地图管理
-
可扩展水温、电导率等多参数监测功能
硬件清单
-
压力式或雷达式水位计
-
数据采集器（带本地存储和通信模块）
-
无线通信模块（4G/NB-IoT/LORA）
-
太阳能供电系统（或接市电）
-
防护箱、导气电缆、水文监测井配套井盖
-
云平台数据管理系统
硬件参数（量程、精度）
-
压力式水位计：量程0~100m，精度±0.05%FS
-
雷达式水位计：量程0~30m，精度±2mm
-
采样频率：1min~24h可设
-
通信方式：4G/NB-IoT，支持TCP/IP协议
-
电源：12V太阳能供电或220V市电供电
-
防护等级：IP68传感器，IP66采集器防护箱
方案实现
-

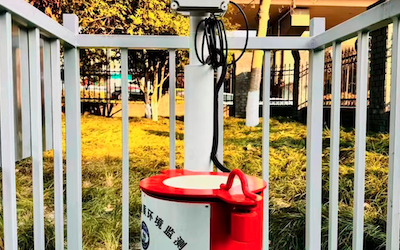

在现有监测井或新建井中布设水位传感器
-
将传感器通过防水电缆连接至采集器
-
设置采样频率、报警阈值和通信方式
-
通信模块将数据实时传输至云平台
-
用户通过网页或移动端查看水位曲线、下载报表或接收报警信息
数据分析
-
实时水位数据可视化与地图分布展示
-
历史水位趋势分析与同比、环比功能
-
水位变化速率分析识别突变点
-
自动生成日报、周报、月报
-
结合降雨量、地质数据实现综合评估
预警决策
-
可设置高水位/低水位阈值报警
-
异常速率变化报警（如井水突涨）
-
平台支持短信、微信、APP推送预警信息
-
预警事件自动记录并形成报警日志供追溯
-
可与地灾监测、地下水超采监测联动分析
方案优点
-
精度高，实时性强，支持无人值守
-
可长期连续运行，适用于大范围布设
-
维护简便，模块化设计便于更换升级
-
数据系统化、智能化，提升决策效率
-
支持扩展多参数监测功能与平台接入
应用领域
-
地下水资源动态监测
-
地质灾害易发区地下水预警
-
城市地下水位监测与调控
-
农业灌区地下水位与用水评估
-
矿山、隧道、水库周边水文安全监测
效益分析
-
减少人力巡测成本，提高数据可靠性
-
为地下水开发利用提供数据依据
-
有效支持水资源调度与地灾监测融合
-
提升城市与农村水文环境信息化水平
-
增强政府对地下水超采及隐患的治理能力
国标规范
-
GB/T 21248-2014《地下水水位自动监测仪通用技术条件》
-
SL 428-2008《地下水动态监测技术规范》
-
GB/T 11831-2002《地下水水文地质观测规程》
-
GB/T 19804-2005《水文自动测报系统通用技术条件》
参考文献
-
《地下水水位自动监测技术与系统集成研究》
-
《智能监测技术在地下水资源管理中的应用》
-
《物联网+水文监测的系统架构与典型案例分析》
案例分享
在山东某地下水超采治理区部署了30套水文井水位自动监测系统，通过平台每日上报水位变化数据，发现多处区域存在异常降水与水位上升不符现象，最终定位非法取水点，实现有效管控，并为区域水资源调度与水权改革提供了数据支撑。
在山东某地下水超采治理区部署了30套水文井水位自动监测系统，通过平台每日上报水位变化数据，发现多处区域存在异常降水与水位上升不符现象，最终定位非法取水点，实现有效管控，并为区域水资源调度与水权改革提供了数据支撑。
