一、方案介绍
太阳能资源是发展光伏发电的重要基础，实时掌握光照强度、总辐射量、太阳高度角等参数，对于光伏系统发电效率评估、组件选型优化及能效管理具有关键意义。本方案建设一套太阳能光线在线监测站，通过多参数光辐射传感器和4G远程传输技术，构建覆盖式、实时化、智能化的太阳能资源监测网络，为光伏发电运营管理、发电预估、系统诊断提供精确依据。

二、监测目标

1. 实时监测太阳总辐射、直接辐射、散射辐射、紫外辐射、可见光照度等关键光照参数；

2. 分析日照时长、峰值照度、累积辐射量等光资源指标；

3. 支持光伏组件倾角光照监测与比对；

4. 支持远程无线传输、自动数据采集、数据可视化与预警推送；

5. 为光伏站选址、功率预测、设备效能评估提供技术支撑。

三、需求分析
光伏电站在设计、运行与运维阶段均需高频次、持续性的光资源数据。然而传统人工记录方式滞后且不连续，无法满足精准预测与调度需求。实际运行中还需针对局部阴影、污染遮挡、组件老化等影响因素进行分析。因此需建设高时效、高精度的光线监测站，实现全天候、无人值守的数据采集和远程管理。

四、监测方法
系统部署太阳总辐射传感器、光照强度传感器、紫外辐射传感器等设备，安装于地面或支架上方，分别采集全天候不同波段的太阳辐射信息。配套数据采集终端可设定采样间隔并通过4G网络上传至云平台，用户可通过网页或手机端查看实时与历史数据。

五、应用原理
太阳辐射传感器依据热电或光电效应原理，通过接收来自太阳的辐射能量转化为电信号，经模数转换与滤波处理后获得可量化的光强数值。传感器通常具有光谱响应范围宽、余弦修正能力强、稳定性高的特点，适应全年不同光照环境。

六、功能特点

1. 实时监测太阳总辐射、光照强度、紫外辐射、可见光照度等参数；

2. 高精度采样，响应速度快，适应野外长期运行环境；

3. 4G无线远程传输，自动上传至数据平台；

4. 支持手机小程序、网页端查看光照趋势曲线与数据报表；

5. 可设定报警阈值，异常数据触发告警推送；

6. 多站点数据对比，支持区域光照资源分析与选址评估；

7. 模块化设计，支持与环境监测、温湿度、风速等气象参数联动；

8. 太阳能+蓄电池供电，无需市电，适应偏远或高海拔地区使用；

9. 高防护等级设计，耐候、防尘、防雨，适应高温严寒环境。

七、硬件清单

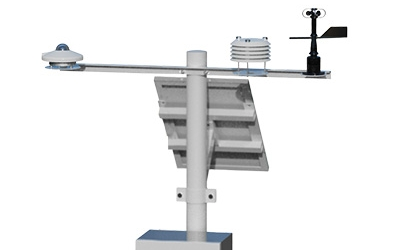

本方案主要由太阳总辐射传感器、可见光照度传感器、紫外辐射探头、数据采集主机（内置ARM处理器、存储单元与4G模块）、供电模块（太阳能板+蓄电池）、立杆支架与远程监控平台组成。

八、硬件参数（量程、精度）
太阳总辐射传感器量程为02000 W/m²，精度优于±5%；
可见光照度传感器量程为0200,000 Lux，分辨率1 Lux；
紫外辐射探头光谱响应波长范围为280400nm；
数据采样间隔可设为1分钟、5分钟、10分钟等；
终端支持4G全网通，兼容WIFI或有线接口；
设备防护等级IP66及以上，工作温度-40℃+70℃。

九、方案实现

1. 选定监测点，确保无遮挡、无遮挡照射；

2. 将辐射传感器与采集终端固定于立杆顶部，完成校准与方位角设置；

3. 安装供电系统并连接传感器、采集主机，设定采样周期与传输频率；

4. 激活4G模块并接入数据平台，完成云端绑定与设备上线；

5. 用户通过可视化平台或小程序实时查看各项光照参数曲线与累计值；

6. 系统根据设定规则进行异常告警，支持图表导出、报表生成。

十、数据分析
平台支持按日、周、月、季度维度统计太阳辐射数据，可分析不同季节、时段光照分布规律，评估站点的有效光照时数、峰值辐射水平等关键参数。配合组件温度、电压、电流等运行数据，可进一步评估发电效率、转化率变化趋势。

十一、预警决策
当辐射水平异常偏低或骤降、发生持续遮挡、传感器漂移等情况时，平台可自动触发预警推送至用户端，便于及时检修清洗组件或调整运行策略，提高系统发电稳定性与维护效率。

十二、方案优点

1. 高度自动化，无人值守、全天候连续工作；

2. 数据实时上传、远程可视、便于分析；

3. 安装灵活，支持独立部署或与光伏系统联动；

4. 可扩展性强，支持集成气象参数与环境监测；

5. 精准捕捉光照变化规律，助力发电预测与容量规划；

6. 节省运维成本，提高光伏系统运维效率与发电效益。

十三、应用领域
适用于地面集中式光伏电站、屋顶分布式光伏系统、光伏农业、光伏建筑一体化项目、科研实验站、能源评估服务机构及太阳能资源选址前期评估等。

十四、效益分析
部署光线监测站可有效提高对区域光照资源的认知程度，优化光伏组件选型与排布，提升发电预测准确率，降低系统维护成本。在光伏系统生命周期内可间接提升5%~10%发电效率，同时增强对组件遮挡、积尘、老化等问题的监测能力，实现经济与管理双重效益提升。

十五、国标规范

1. 《GB/T 29167 太阳辐射测量方法》；

2. 《GB/T 18883 室外环境监测规范》；

3. 《GB/T 50689 光伏发电站工程设计规范》；

4. 《HJ 927 光伏组件监测环境技术导则》。

十六、参考文献

1. 国家能源局，《太阳能资源评估技术指南》；

2. 中国气象局，《太阳辐射资料集与监测技术规程》；

3. 国家电网公司，《光伏电站监控与运维技术白皮书》。

十七、案例分享
在西北某大型光伏基地部署光线监测站后，通过对实际光照强度与理论辐射值进行比对，及时识别多处组件遮挡问题与灰尘沉积现象，组织清洗作业后单月发电量提升6.3%。系统还辅助当地电网部门优化功率调度策略，实现区域用电负荷平衡管理。
