多功能噪声自动监测系统方案

时间：2025-06-29 涉川

方案介绍
随着城市化进程的不断加快，噪声污染问题日益凸显，交通运输、工业制造、建筑施工、商业活动等多种声源交织叠加，严重影响居民生活质量与生态环境。为提升声环境管理的科学化、数字化、智能化水平，本方案提出构建一套集高精度监测、声源识别、数据传输、智能预警与平台展示为一体的多功能噪声自动监测系统。系统可广泛应用于城市管理、环境保护、企业监督、执法取证等领域，提供全天候、全过程、全指标的声环境动态监管服务。

监测目标

实时采集和记录多种噪声声学参数（Leq、Lmax、Lmin、L10、L50、L90等）
支持全天候无人值守自动运行
实现声源识别、趋势分析、区域溯源
为噪声执法、规划评估与环境管理提供决策依据
构建可扩展的声环境监测网络体系，实现数据共享与联动管理

需求分析
传统的噪声检测主要依赖人工巡测，难以覆盖大范围区域，也无法实现实时响应和长期数据积累。面对当前对声环境综合监管、智慧城市建设以及环保合规性管理的迫切需求，需要部署一套功能全面、精度可靠、平台智能的噪声自动监测系统，实现从“点”到“网”的声环境全局感知与控制。

监测方法
本系统以高灵敏度噪声监测主机为核心，配备专业级传声器、数字信号处理模块和通信模块，可按分钟或秒级周期连续采样环境声级数据，并自动计算统计量，按设定周期上传至远程监控平台。系统支持基于多点布控的声源定位算法，可融合视频监控、LED发布、GIS定位等功能，实现对典型噪声源的实时监管与事件回放。

应用原理

利用声级计原理采集声波压力，经过A加权处理模拟人耳听觉曲线
通过DSP模块对采样数据进行实时计算，输出声学参数
可搭载声源识别算法（基于FFT频谱、声纹识别等），对声源类型作初步分类判断
系统与云平台互联，实现远程配置、数据上传、图表分析、报表输出与预警管理
支持与视频、气象、空气质量等模块联动构建复合型环境监测系统

功能特点

多参数采集：支持Leq、Lmax、Lmin、L10、L50、L90、频谱分布等参数采集
标准等级可选：支持三级、二级至一级声级计标准配置，适应不同监测需求
全天候户外适应：设备具备防雨、防尘、防腐蚀能力，适应各种气候环境
远程操作：支持远程参数配置、数据查看、状态诊断与设备管理
智能识别扩展：可选配声源识别算法、声纹数据库、频谱分析模块
数据断点续传：支持本地缓存与异常断网补传功能，保障数据完整性
平台联动管理：支持接入本地平台、环保局监管系统或企业数据中心
多维展示方式：支持地图GIS展示、柱状图、趋势图、热力图、声谱图等可视化形式
可扩展接口：预留气象五参数、空气质量、视频、LED大屏、报警灯等模块接入接口
通信方式灵活：支持4G、NB-IoT、有线以太网、Wi-Fi等多种通信模式

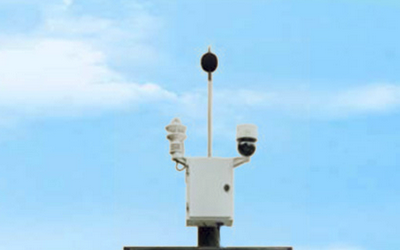

硬件清单

噪声采集终端（集成传声器、信号处理模块、控制器）
通信模块（内置4G/以太网/NB-IoT）
GPS定位与时间同步模块
太阳能或市电供电系统
安装支架与防护外壳
云平台接入与管理系统
可选LED屏、视频监控、环境传感器拓展模块

硬件参数（量程、精度）

声压级测量范围：30dB(A) ～130dB(A)
频率范围：10Hz ～ 20kHz
测量精度：符合 GB/T 3785-2010 一级或二级标准
输出参数：Leq、Lmax、Lmin、L10、L50、L90等
时间同步精度：<10ms（GPS同步）
工作温度：-40℃ ～ +70℃
防护等级：IP65以上
通信接口：RS485、RJ45、USB、SIM卡插槽

方案实现

选取目标区域布设若干个监测单元，合理规划安装位置
开展设备安装、参数配置与平台接入工作
启动系统运行，实时采集环境噪声数据并上传至云平台
平台实现多点数据集中管理，展示实时地图、趋势与事件
系统自动判断超标情况并推送报警信息
支持数据导出、报表打印、历史事件查询与轨迹回放
可定制与市政监管平台、环保部门系统进行对接

数据分析

实时噪声曲线分析与多时段对比
空间分布热力图，定位重点噪声区域
时间趋势统计，分析日夜差异与波动趋势
声源识别分析报告（可选）
报警事件归类、处理统计与周期性事件分析
系统支持自动生成日报、周报、月报与年度报告

预警决策

按区域自定义噪声阈值，智能识别超标事件
实现声环境事件分级报警，支持短信、邮件、微信推送等多种形式
报警后可联动LED警示、平台公告、视频记录等
支持报警记录存档、自动形成处置建议或问题归因报告

方案优点

一体化设计，安装便捷，运维简单
支持多场景部署，适应不同强度噪声环境
数据精准、合规、可用于执法与科研
系统稳定、扩展性强，易接入各类平台
提升环保监管效率，增强公众环境信任度
支持模块化定制，可升级为声环境综合监控平台

应用领域

城市道路、高速公路、轨道交通沿线
工业园区、厂界噪声排放监管
城市公共场所、公园、广场、商业街
医院、学校、居民区等敏感区域
建筑施工现场噪声执法取证
机场、港口、大型设备运作区
城市网格化环保监控系统节点部署

效益分析
系统部署后，可形成覆盖全域的城市噪声监测网络，实现对城市声环境的全天候掌控。通过自动识别噪声扰民事件、快速响应与数据留证，降低管理成本，提高执法效率，增强社会公众对环境质量的满意度与参与度。同时为城市环境评估、规划控制、政策制定提供强有力的数据基础与决策支持。

国标规范

GB 3096-2008《声环境质量标准》
GB/T 3785.1-2010《电声学声级计第1部分：规范》
GB 22337-2008《社会生活环境噪声排放标准》
HJ 212-2017《污染源在线自动监控数据传输标准》
GB/T 3241-2010《声学统计分析与频谱测量方法》

参考文献

《城市声环境监测技术标准与应用实践》
《声源定位与声纹识别技术研究》
各地环保局发布的《城市环境噪声监测网建设导则》
城市交通噪声管理与智能监测系统建设案例汇编
