振动噪声在线监测系统方案
时间：2025-06-29
涉川
方案介绍
在城市化、工业化快速推进的背景下，环境污染问题呈现多样化趋势，特别是噪声与振动的复合型干扰日益频繁。传统的环境噪声与振动监测方式存在人工成本高、数据不连续、响应不及时等不足。为实现全天候、高精度、智能化的环境监控管理目标，本方案提出构建一套集噪声监测、振动监测、数据采集、远程传输、平台管理于一体的振动噪声在线监测系统，适用于实时评估各类声振源对周边环境的影响程度，并为环保监管、项目审查、执法取证与公众服务提供数据支撑。
在城市化、工业化快速推进的背景下，环境污染问题呈现多样化趋势，特别是噪声与振动的复合型干扰日益频繁。传统的环境噪声与振动监测方式存在人工成本高、数据不连续、响应不及时等不足。为实现全天候、高精度、智能化的环境监控管理目标，本方案提出构建一套集噪声监测、振动监测、数据采集、远程传输、平台管理于一体的振动噪声在线监测系统，适用于实时评估各类声振源对周边环境的影响程度，并为环保监管、项目审查、执法取证与公众服务提供数据支撑。
监测目标
-
实时、连续监测特定区域的环境噪声与振动指标
-
实现噪声与振动联动预警与事件识别
-
建立区域声振数据库，分析规律与变化趋势
-
支持多点布设与远程集中监管
-
为政府监管、企业管理、居民维权等提供有效依据
需求分析
施工单位、轨道交通企业、工业厂区等常伴随一定的噪声与机械振动污染，常常引发邻近区域居民投诉甚至引发法律纠纷。需要部署高精度、远程化、标准化的监测设备，自动记录噪声与振动事件，提供可视化平台管理，确保监管及时、决策科学、依据充分。
施工单位、轨道交通企业、工业厂区等常伴随一定的噪声与机械振动污染，常常引发邻近区域居民投诉甚至引发法律纠纷。需要部署高精度、远程化、标准化的监测设备，自动记录噪声与振动事件，提供可视化平台管理，确保监管及时、决策科学、依据充分。
监测方法
系统通过部署噪声采集终端与三轴振动传感器，同步采集空气中传播的声压级变化及地面结构传播的振动加速度或速度数据。监测数据实时上传至云平台，进行数值分析、趋势研判和报警判断。部分关键区域支持声振同步事件定位与图像联动功能，用于执法溯源与分析验证。
系统通过部署噪声采集终端与三轴振动传感器，同步采集空气中传播的声压级变化及地面结构传播的振动加速度或速度数据。监测数据实时上传至云平台，进行数值分析、趋势研判和报警判断。部分关键区域支持声振同步事件定位与图像联动功能，用于执法溯源与分析验证。
应用原理
-
噪声监测采用电容式传声器采集环境声压信号，经过A计权处理模拟人耳响应，输出Leq、Lmax等声学参数
-
振动监测采用电荷输出式或压电加速度传感器采集结构或地面的振动信号，转换为加速度/速度/位移三种指标
-
数据经信号处理模块进行滤波、积分、统计等处理后传送至监测平台
-
系统支持GPS定位与时间同步，确保多点数据对齐可比
-
平台依据设定阈值进行实时预警，支持事件记录、图表分析与报表导出
功能特点
-
多参数融合监测：同时采集噪声与振动数据，参数丰富
-
高精度、宽范围：噪声支持30
130dB测量，振动支持0.001g10g高灵敏检测 -
全天候自动运行：支持7×24小时在线监控，无人值守
-
实时数据上传：支持4G、NB-IoT、有线等多种通信方式
-
平台联动管理：支持云端部署与本地部署，支持地图展示与多点对比分析
-
报警机制完善：可设置多级报警阈值，自动推送通知
-
本地缓存备份：断网情况下数据本地存储，支持断点续传
-
可视化呈现：支持噪声曲线、振动频谱、时域图等数据展示
-
环境适应性强：适用于高温、潮湿、尘土等复杂环境
-
可拓展模块：支持配合视频监控、LED告警、扬尘气象等联动使用
硬件清单
-
声级计采集终端（符合国家标准）
-
三轴振动传感器（适配地面、桥梁、设备结构）
-
数据采集与控制主机
-
4G/NB-IoT通信模块
-
GPS授时与定位模块
-
电源模块（支持市电/太阳能供电）
-

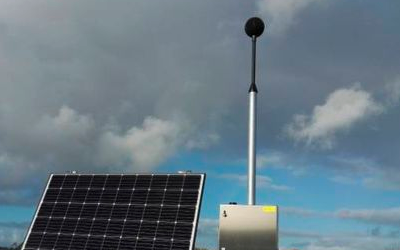

户外防护机箱与立杆安装支架
-
云端数据平台与移动端浏览模块
硬件参数（量程、精度）
-
噪声测量范围：30~130 dB（A计权）
-
噪声精度等级：符合一级或二级声级计标准
-
振动测量范围：±2g至±20g可选
-
振动精度：±0.01g或优于5%FS
-
振动频率响应：1~1000Hz（可定制）
-
数据采样周期：1s~1min可调
-
数据存储容量：≥32GB本地缓存
-
防护等级：IP65以上，适合户外使用
-
通信方式：4G全网通，支持NB-IoT、有线可选
方案实现
-
在监测区域选点布设噪声和振动终端，进行支架安装与供电接入
-
设置参数阈值、通信通道与平台对接方式
-
启动系统采集并上传实时数据至平台
-
平台根据设定逻辑进行噪声与振动异常判断
-
管理人员可实时查看、下载报表、跟踪报警记录与事件轨迹
-
系统支持远程升级、远程校准与状态监控，便于运维管理
数据分析
-
噪声日变化曲线分析与报警点统计
-
振动三轴时域/频域图谱展示
-
跨区域对比、关联趋势图与地图热力展示
-
超标事件时间段分析、溯源定位
-
可生成监测日报、周报、月报，支持定制格式导出
-
事件记录与处理流程归档，形成溯源闭环
预警决策
-
支持噪声与振动参数独立与联合预警设置
-
可按昼夜时间分段设置不同阈值标准
-
具备声振联动报警记录，支持异常推送至手机、邮箱或大屏系统
-
联动视频设备可记录声振事件发生时的现场画面
-
系统支持集成至城市环保局、施工监管平台等第三方接口
方案优点
-
同步监测噪声与振动，覆盖更多环境影响因子
-
数据精准、实时性强，可满足执法与科研需要
-
部署灵活、安装简便、可市电或太阳能供电
-
通信方式多样，系统可扩展性强
-
平台图形化管理界面友好，支持多终端使用
-
支持本地部署与云平台联动，适应多级单位管理
应用领域
-
城市道路、地铁、高架桥建设期噪声与振动监控
-
工业厂界振动扰民与机械设备运行安全监测
-
医院、学校、居民区周边项目建设声振环境监管
-
桥梁、大坝、隧道结构振动长期监测
-
大型设备基础振动状态在线监控
-
声振扰民投诉区域的执法数据采集与证据保存
效益分析
本系统可实现对环境噪声与振动污染的“主动发现、精准预警、有效溯源”，助力政府环保监管提质增效，减少重复投诉和社会矛盾。对企业而言，能够帮助合规生产、降低风险、提升形象。对公众而言，增强了对居住环境的安全感与满意度，是生态文明建设与智能城市发展中不可或缺的重要基础设施之一。
本系统可实现对环境噪声与振动污染的“主动发现、精准预警、有效溯源”，助力政府环保监管提质增效，减少重复投诉和社会矛盾。对企业而言，能够帮助合规生产、降低风险、提升形象。对公众而言，增强了对居住环境的安全感与满意度，是生态文明建设与智能城市发展中不可或缺的重要基础设施之一。
国标规范
-
GB 3096-2008《声环境质量标准》
-
GB/T 3785-2010《声级计规范》
-
GB 10070-2006《城市区域环境振动标准》
-
HJ 212-2017《污染源在线自动监控数据传输标准》
-
GB/T 50452-2008《建筑施工场界环境噪声与振动控制技术规范》
参考文献
-
《振动与噪声污染控制工程手册》
-
《环境振动监测方法与应用》
-
《城市施工期噪声与振动控制对策研究》
-
各地生态环境局《建筑施工噪声与振动监测管理办法》
