声级计在线自动远程测量系统方案
时间：2025-06-29
涉川
方案介绍
为响应国家对生态环境保护的战略要求，提升对环境噪声污染的监测与治理能力，建设一套符合国家标准、具备自动测量、远程传输、智能分析和可视化展示功能的声级计在线测量系统，成为城市精细化管理与智慧环保的重要组成部分。该系统以符合国家一级或二级声级计技术标准的噪声监测终端为核心，结合通信模块与平台系统，适用于长期不间断的户外环境噪声实时监控与数据服务。
为响应国家对生态环境保护的战略要求，提升对环境噪声污染的监测与治理能力，建设一套符合国家标准、具备自动测量、远程传输、智能分析和可视化展示功能的声级计在线测量系统，成为城市精细化管理与智慧环保的重要组成部分。该系统以符合国家一级或二级声级计技术标准的噪声监测终端为核心，结合通信模块与平台系统，适用于长期不间断的户外环境噪声实时监控与数据服务。
监测目标
-
实时采集环境噪声的声压级变化与典型统计参数
-
支持全天候、无人值守自动测量
-
实现远程数据采集、远程配置与远程报警推送
-
建立历史噪声数据档案，进行趋势分析与事件回溯
-
为环境执法、科学研究、项目评估等提供数据依据
需求分析
在实际城市建设、工业发展与交通运输过程中，环境噪声投诉居高不下。传统人工检测方式存在覆盖面窄、响应不及时、取证困难等问题。为实现全天候实时、区域化布控、数字化监管的目标，亟需部署符合国家标准的在线声级计自动测量系统，实现智能噪声监管体系的落地。
在实际城市建设、工业发展与交通运输过程中，环境噪声投诉居高不下。传统人工检测方式存在覆盖面窄、响应不及时、取证困难等问题。为实现全天候实时、区域化布控、数字化监管的目标，亟需部署符合国家标准的在线声级计自动测量系统，实现智能噪声监管体系的落地。
监测方法
系统采用符合GB/T 3785标准的声级计模块，对环境声压级进行A计权处理，采集Leq、Lmax、Lmin等参数，通过4G/NB-IoT/有线通信模块将数据实时上传至远程平台。平台实现多终端数据集中展示与管理，支持GIS定位、趋势图、报警日志、数据导出与报表生成。
系统采用符合GB/T 3785标准的声级计模块，对环境声压级进行A计权处理，采集Leq、Lmax、Lmin等参数，通过4G/NB-IoT/有线通信模块将数据实时上传至远程平台。平台实现多终端数据集中展示与管理，支持GIS定位、趋势图、报警日志、数据导出与报表生成。
应用原理
-
电容式传声器采集环境噪声，模拟人耳听觉响应曲线
-
通过数字信号处理模块进行滤波、积分与加权运算，生成声学参数
-
嵌入式处理器进行数据打包并通过通信模块发送至服务器
-
支持GPS授时与定位，确保数据统一时空标识
-
平台端接收数据后进行实时显示、历史查询、趋势分析、事件预警等处理
功能特点
-
自动测量：支持1秒、1分钟、5分钟等周期自动采样与统计
-
远程传输：数据通过4G/NB-IoT/以太网等多种方式自动上传
-
高精度检测：满足一级或二级声级计标准，适用于执法与科研场景
-
远程管理：支持远程设参、远程重启、远程校时等功能
-
本地存储备份：断网情况下自动缓存数据，支持断点续传
-
多重报警机制：支持声级阈值报警、设备异常报警等
-
可视化平台：支持趋势图、曲线图、GIS地图、报表分析等展示形式
-
强环境适应性：防水、防尘、防雷设计，满足全天候户外部署
-
开放数据接口：可对接政府平台、第三方监管系统
-
灵活供电方式：支持太阳能+电池、市电等多种供电模式
硬件清单
-

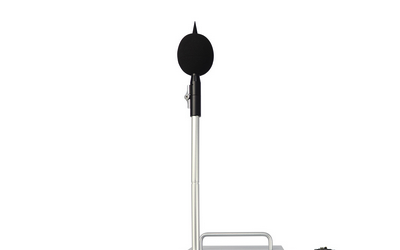

声级计采集终端（集成高灵敏传声器、DSP处理器）
-
数据通信模块（支持4G/NB-IoT/以太网）
-
GPS/北斗定位授时模块
-
户外防护箱体（IP65及以上）
-
供电系统（市电/太阳能供电）
-
云端平台接入账号与管理服务
硬件参数（量程、精度）
-
测量范围：30 dB(A)～130 dB(A)
-
频率响应范围：10 Hz～20 kHz
-
声级精度等级：符合 GB/T 3785 一级或二级标准
-
时间加权方式：Fast、Slow、Impulse
-
输出参数：Leq、Lmax、Lmin、L10、L50、L90 等
-
防护等级：IP65以上，适用于恶劣户外环境
-
通信接口：RS485、RJ45、USB、SIM卡接口
-
工作温度：-40℃～+70℃
方案实现
-
按区域布设声级计采集点，完成支架安装与供电接入
-
设置测量周期、上传频率、报警阈值等参数
-
启动设备运行，实时采集噪声数据并自动上传至平台
-
平台端展示实时数据曲线、历史查询、GIS地图定位
-
超标自动报警，推送至指定终端（手机/邮箱）
-
数据可按日、周、月导出生成PDF/EXCEL格式报表
-
管理员可进行设备远程巡检与状态诊断
数据分析
-
噪声日变化曲线分析
-
周期性趋势图展示
-
不同区域对比分析
-
超标统计与预警记录
-
多维报表生成与导出（日报、周报、月报）
-
声源分析与典型事件记录（可选声纹模块）
预警决策
-
自定义分时段阈值预警（如夜间更严格标准）
-
报警推送支持短信、微信、邮件多渠道通知
-
系统支持多级管理账号配置与预警记录分类管理
-
可联动声源定位系统、LED公告大屏、视频抓拍系统等拓展模块
方案优点
-
部署灵活，安装简单，支持多种供电方式
-
数据标准合规，满足环保部门监管需求
-
多种通信方式保障远程数据连续性与实时性
-
支持边缘计算与云端管理，系统运行高效稳定
-
易于集成进城市大数据平台与智慧环保系统
应用领域
-
城市交通主干道、交叉口、高速公路沿线
-
工业园区、厂界噪声监测
-
城市建筑施工工地周边
-
机场、轨道交通、港口周边
-
医院、学校、居民区等敏感区域
-
环保执法临时监测点或网格化监测节点
效益分析
系统建成后可显著提升区域环境噪声监管效率，支持政府部门实现网格化、可视化、数据化的环境管理模式；企业可依托系统监控厂界噪声水平，提前发现问题、规避风险；公众可通过平台查询噪声信息，增强环境透明度，提升满意度和参与度。
系统建成后可显著提升区域环境噪声监管效率，支持政府部门实现网格化、可视化、数据化的环境管理模式；企业可依托系统监控厂界噪声水平，提前发现问题、规避风险；公众可通过平台查询噪声信息，增强环境透明度，提升满意度和参与度。
国标规范
-
GB 3096-2008《声环境质量标准》
-
GB/T 3785.1-2010《电声学 声级计 第1部分：规范》
-
GB 22337-2008《社会生活环境噪声排放标准》
-
HJ 212-2017《污染源在线自动监控数据传输标准》
参考文献
-
《城市声环境监测系统建设导则》
-
《声学计量与自动噪声监测标准解读》
-
各地环保局关于噪声在线监控的技术要求与案例汇编
