手持声级计改在线式远传监测应用
时间：2025-06-29
涉川
方案介绍
传统手持式声级计虽具备良好的便携性和测量精度，但仅适用于短时、人工现场检测，难以实现长周期、无人值守的自动化监控。为满足环保执法、工程监管、噪声投诉溯源等需求，提出将现有手持声级计进行功能拓展与结构改造，升级为具备数据自动采集、远程传输、云平台接入、异常报警功能的在线远传声级监测终端。本方案兼顾精度、连续性与部署便捷性，广泛适用于环境噪声智能化管理需求。
传统手持式声级计虽具备良好的便携性和测量精度，但仅适用于短时、人工现场检测，难以实现长周期、无人值守的自动化监控。为满足环保执法、工程监管、噪声投诉溯源等需求，提出将现有手持声级计进行功能拓展与结构改造，升级为具备数据自动采集、远程传输、云平台接入、异常报警功能的在线远传声级监测终端。本方案兼顾精度、连续性与部署便捷性，广泛适用于环境噪声智能化管理需求。
监测目标
-
实现手持声级计的远程自动化数据采集
-
实现7×24小时连续监测和在线数据传输
-
支持远程查看、平台报警与历史数据回溯
-
保持原有声学计量精度基础上的智能化功能拓展
-
满足环保合规监管、工地巡检、敏感点值守监测等应用场景
需求分析
便携式声级计通常无法满足以下实际需求：连续运行、远程读取数据、自动报警、异地监管。因此，改造应聚焦以下方面：
便携式声级计通常无法满足以下实际需求：连续运行、远程读取数据、自动报警、异地监管。因此，改造应聚焦以下方面：
-
增加外置稳定供电系统，实现长时运行
-
增加通信模块，实现远程数据传输
-
增加边缘处理与存储模块，提升智能化处理能力
-
增加平台接入能力，实现集中式管理与展示
改造方法
本方案通过以下方式完成手持式声级计向在线远程系统的升级：
本方案通过以下方式完成手持式声级计向在线远程系统的升级：
-
保留原有声学测量核心组件（传声器、计权电路、显示单元）
-
外接高集成数据采集与通信模块，通过数据接口读取实时测量值
-
接入4G/NB-IoT通信模块，实现数据远传至云端平台
-
外置GPS模块用于定位与时间同步
-
外接稳压电源模块，实现市电或太阳能持续供电
-
防护外壳加固，提升户外使用能力
-
软件系统联调，实现数据展示、预警配置、远程控制与报表管理功能
应用原理
-
将声级计测得的声压级（如Leq、Lmax、L10等）通过通讯接口实时读取
-
将数据上传至嵌入式边缘处理单元，打包传输至云端平台
-
云平台接收后进行时序展示、曲线绘制、历史存储与预警推送
-
系统支持断点续传机制，确保数据完整性
-
支持在云端设定阈值，实现实时报警通知
功能特点
-
无需更换主机：在保留现有声级计精度的基础上实现远传功能
-
远程实时传输：数据自动上传，支持电脑与手机端远程浏览
-
多种供电模式：支持太阳能+锂电池或市电持续供电
-
支持本地存储：断网情况下自动缓存，网络恢复后自动补传
-
报警联动功能：超过设定阈值后自动通知监管人员
-
安装灵活便捷：便携式结构、磁吸/三脚架固定方式均可
-
平台接入丰富：支持Web平台、App、小程序等多终端应用
-
维护简单：原设备无需改动核心系统，维护成本低
-
兼容性强：支持多型号、多品牌声级计对接改装
-
可选视频联动：可外挂摄像头用于声源事件同步取证

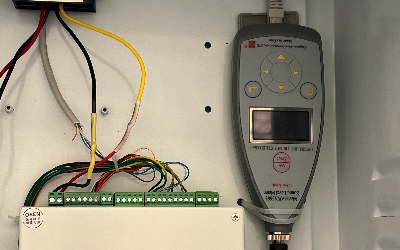

硬件构成
-
原有手持式声级计
-
数据读取转换模块（串口/USB/蓝牙转485/TTL）
-
嵌入式采集通信主机（含4G模块、SD卡、MCU）
-
GPS定位授时模块
-
太阳能供电系统或稳压电源系统
-
户外防护外壳与支架
-
云平台接入服务组件
核心参数说明
-
声学测量参数：Leq、Lmax、Lmin、L10、L50、L90等
-
精度等级：保留原声级计等级（一级或二级）
-
通信方式：4G全网通或NB-IoT、LoRa
-
定位方式：GPS/北斗双模
-
数据采样周期：1s～60s可调
-
上传周期：1min～15min可调
-
本地缓存容量：≥32GB
-
防护等级：IP65及以上（视改造壳体而定）
方案实现
-
将原手持声级计与数据读取模块进行对接调试
-
配套通信主机通过标准协议采集并上传实时数据
-
完成设备壳体集成、支架安装与供电部署
-
设定平台参数（监测点位置、报警阈值、采样周期）
-
开始实时运行，平台接收并展示数据、报警、报表
-
可通过手机、小程序或电脑进行远程访问和控制
数据分析
-
环境噪声强度时序分析
-
超标频次统计与时间段溯源
-
多点对比分析与空间分布可视化
-
可生成PDF/Excel日报、周报、月报报表
-
支持数据开放对接第三方环保监管平台
预警决策
-
阈值预警设置支持时间段分级控制
-
报警可联动LED屏、短信通知、微信推送
-
支持图像抓拍与声源定位功能扩展
-
超限数据可自动归档，支持执法查验与调取
方案优点
-
最大限度利用已有设备资源，经济高效
-
实现手持设备的全天候连续远程应用
-
精度高、响应快、运行稳定可靠
-
部署便捷，适用于点状、短期或敏感区域临时布控
-
平台统一管理，支持后期多点扩展与升级
应用领域
-
居民区、学校、医院等敏感区域临时噪声监测
-
建筑工地、道路施工短期布控
-
工厂厂界突发噪声事件响应
-
环保部门机动执法取证
-
噪声投诉事件现场核实
-
临时活动、赛事、演唱会声环境管理
效益分析
本方案为传统声级计赋予远程监控能力，大幅降低重复购置在线设备的成本。升级后的系统可广泛应用于监管、执法、科研等领域，提高设备利用效率、缩短部署周期、降低运维难度，是环保数字化转型的重要技术支撑手段之一。
本方案为传统声级计赋予远程监控能力，大幅降低重复购置在线设备的成本。升级后的系统可广泛应用于监管、执法、科研等领域，提高设备利用效率、缩短部署周期、降低运维难度，是环保数字化转型的重要技术支撑手段之一。
参考标准规范
-
GB 3096-2008《声环境质量标准》
-
GB/T 3785-2010《声级计》
-
GB 22337-2008《社会生活环境噪声排放标准》
-
HJ 212-2017《污染源在线自动监控（监测）数据传输标准》
