表面传声表面声压在线监测
时间：2025-06-29
涉川
方案介绍
本方案围绕工业设备、结构构件或特殊材料表面的声压动态变化进行监测，采用表面传声器及高灵敏声压检测装置，结合边缘计算与4G联网通讯系统，实现对微弱声压信号的在线感知、实时传输与数据分析。该系统可广泛应用于噪声源识别、机械早期故障检测、工艺过程状态判断及结构健康监测等场景，具有非侵入式、灵敏度高、反应快速、适应性强等特点。
本方案围绕工业设备、结构构件或特殊材料表面的声压动态变化进行监测，采用表面传声器及高灵敏声压检测装置，结合边缘计算与4G联网通讯系统，实现对微弱声压信号的在线感知、实时传输与数据分析。该系统可广泛应用于噪声源识别、机械早期故障检测、工艺过程状态判断及结构健康监测等场景，具有非侵入式、灵敏度高、反应快速、适应性强等特点。
监测目标
-
实时监测目标表面（如机械外壳、管道壁、设备结构）上的声压波动
-
分析声压变化频谱、幅值及能量分布，辅助诊断设备运行状态
-
捕捉突发声学异常，自动预警潜在故障或异常运行
-
通过远程通信方式将声压数据上传至平台，实现实时可视化展示与历史分析
-
支持多点部署，构建分布式声学监测网络
需求分析
传统声学监测多用于环境噪声、空间传播声波等领域，难以对物体表面微小声压响应进行实时采集和在线处理。随着智能制造、故障预测与结构健康监测需求的兴起，亟需开发基于表面声压采集+远程传输+智能分析一体化的监测系统，满足工业现场、设备舱体、金属构件等特殊场景的声学监测需求。
传统声学监测多用于环境噪声、空间传播声波等领域，难以对物体表面微小声压响应进行实时采集和在线处理。随着智能制造、故障预测与结构健康监测需求的兴起，亟需开发基于表面声压采集+远程传输+智能分析一体化的监测系统，满足工业现场、设备舱体、金属构件等特殊场景的声学监测需求。
监测方法
采用贴附式或接触式表面传声器安装于被测目标表面，通过高灵敏声压检测模块进行信号放大与模数转换，结合本地处理芯片完成信号降噪、频谱分析与特征提取。采集结果通过4G/RS485/LoRa等方式实时上传至远程平台，实现声压时序数据、频谱图、能量曲线的展示与管理。
采用贴附式或接触式表面传声器安装于被测目标表面，通过高灵敏声压检测模块进行信号放大与模数转换，结合本地处理芯片完成信号降噪、频谱分析与特征提取。采集结果通过4G/RS485/LoRa等方式实时上传至远程平台，实现声压时序数据、频谱图、能量曲线的展示与管理。
应用原理
-
表面传声器利用压电或驻极体元件对物体表面微弱声波进行感知
-
检测模块进行前置放大、滤波和抗干扰处理
-
嵌入式系统进行信号处理、存储与打包上传
-
平台端基于数据进行波形重构、趋势分析与模型比对，实现智能判断
-
可结合温湿、振动等多参数融合分析，提高异常识别准确性
功能特点
-
非入侵式贴附测量，不影响设备本体运行
-
高灵敏检测，对微小声压变化快速响应
-
边缘智能分析，具备本地初步判断与筛选能力
-
实时远程传输，4G/NB-IoT等多种通信方式支持
-
声学频谱分析功能，支持FFT、能量积分、瞬态识别等算法
-
本地存储备份，断网续传保障数据完整
-
平台可视化展示，多终端支持浏览、查询、预警推送
-
多通道采集能力，支持多点同步部署
-
防护能力强，满足IP65及以上工业防护等级
-
可拓展视频联动、温振耦合分析模块
硬件清单
-

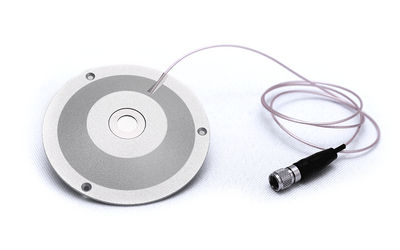

表面传声器（驻极体或压电型）
-
信号调理放大模块
-
嵌入式采集主机（含边缘计算处理芯片）
-
通信模块（4G/NB-IoT/RS485）
-
GPS/北斗授时模块（可选）
-
工业防护外壳及磁吸/贴附安装配件
-
供电模块（市电/太阳能+电池）
硬件参数（量程、精度）
-
声压测量范围：30 dB ～ 130 dB（按驻极体传声器规格）
-
响应频率：10 Hz ～ 10 kHz（可定制带宽）
-
灵敏度：-40 dB/Pa ～ -20 dB/Pa（典型）
-
采样精度：16位ADC
-
分析能力：支持FFT、STFT、包络谱等频谱算法
-
工作温度：-40℃～+70℃
-
防护等级：IP65以上
-
通信频率：支持公网4G全网通、485/232等工业通信接口
-
供电要求：DC 12～24V 或太阳能供电系统
方案实现
-
根据监测目标表面特性选择合适的传感器贴附方式
-
安装调试声压传感器与信号采集模块
-
接入4G或RS485通信链路，完成网络参数配置
-
开启实时采集，平台接收数据并同步可视化展示
-
设置报警阈值，当声压突变、频谱异常即自动预警
-
数据长期存储、支持趋势分析、报表生成与导出
-
管理员可远程设参、调试、控制与诊断
数据分析
-
表面声压时序曲线分析
-
频谱变化特征识别（正常/异常工况）
-
突变点识别与报警记录归档
-
多通道信号对比分析
-
运行状态长周期趋势图
-
可叠加其他参数（温度、振动）进行耦合分析
预警决策
-
支持多级声压阈值报警（静态阈值或动态模型）
-
异常频谱图触发事件识别与归档
-
报警可推送至电脑端/手机端/平台端通知模块
-
可联动摄像、声源定位、LED报警等外围设备
方案优点
-
不影响目标设备运行，适应性强
-
实时性高，支持在线与边缘处理双重分析
-
数据准确、系统运行稳定可靠
-
可大规模部署形成分布式声学监测网络
-
平台开放性强，支持多系统集成与协议对接
应用领域
-
工业设备运行状态监测（风机、电机、压缩机外壳）
-
管道泄露/流体异响监测
-
金属板材受力状态声响应分析
-
船体、桥梁、隧道等结构声波传播行为研究
-
智能制造设备故障预警
-
特种装备声学诊断与实验研究
效益分析
通过部署表面声压在线监测系统，可对关键部位实现实时、精准、可视、可追溯的声学状态感知，有效提升设备运维水平、提前发现故障隐患，助力企业实现设备全生命周期健康管理，提升生产安全性与运行效率。
通过部署表面声压在线监测系统，可对关键部位实现实时、精准、可视、可追溯的声学状态感知，有效提升设备运维水平、提前发现故障隐患，助力企业实现设备全生命周期健康管理，提升生产安全性与运行效率。
相关标准参考
-
GB/T 3785-2010《声级计》
-
IEC 61672《Electroacoustics - Sound level meters》
-
HJ 212-2017《污染源在线自动监控（监测）数据传输标准》
-
GB/T 3241-2010《电声学 测量仪器用麦克风的测量方法》
