方案介绍
电子耳朵系统是以声学传感技术为核心,融合数字信号处理、智能识别、远程通讯与大数据分析能力的综合性噪声监测解决方案。其模拟人耳听觉特性,以A计权声级为主要参数,结合麦克风阵列、嵌入式运算与4G/以太网通信模块,可实现对环境噪声的24小时连续采集、传输与智能分析。系统广泛应用于城市环境管理、工业厂界监控、智慧校园安防、交通道路声环境评估等领域,是新一代智能声环境感知终端。
监测目标
-
实时感知区域内的声压级变化和噪声事件
-
精准采集Leq、Lmax、Lmin、L10、L90等声学参数
-
辅助判断突发声源类型(如车辆鸣笛、机器轰鸣、人群喧哗等)
-
实现远程传输、平台可视化、数据归档与多维统计分析
-
为环保执法、噪音扰民处理、声学研究和公共安全提供支撑数据
需求分析
随着城市化、工业化进程不断加快,传统的声环境管理手段面临手段单一、响应不及时、数据缺乏连续性等问题。电子耳朵噪声在线监测系统应运而生,能够全天候自动采集噪声数据,模拟人耳听感判断环境噪声强度与类型,有效替代人工测量,提升监管效率和准确性,助力构建“可量化、可预警、可追责”的智慧声环境管理体系。
监测方法
系统采用高灵敏度电容麦克风或MEMS阵列,结合A计权滤波电路与数字处理芯片,对环境声波进行采样、计算与上传。其典型部署方式包括固定立杆式、壁挂式与移动便携式等,通过分布式布局构建声环境感知网络。系统设有阈值预警机制,并支持与视频联动、气象数据同步整合,实现复合型智能监测。
应用原理
-
通过传声器将环境声音转化为电信号
-
运算模块完成A计权滤波与时间积分,得出标准噪声参数
-
嵌入式控制器对采样数据进行编码、缓存与传输
-
云平台进行集中管理、展示与分析,可视化展现声级变化趋势和分布图
功能特点
-
拟人化声感,具备近似人耳听觉响应能力
-
实时测量并存储等效连续声级、最大/最小声级、统计声级等指标
-
支持语音声源识别、声纹比对扩展功能
-
支持多种通讯方式:4G全网通、有线以太网、Wi-Fi可选
-
配套云平台实现远程管理、曲线回放、数据导出、自动报表
-
可设定分时段、分区域报警阈值,满足复杂场景监管需求
-
具备自诊断功能,异常自动重启与平台报警
硬件清单
-

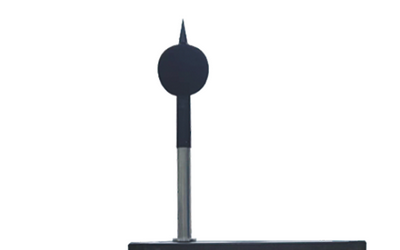

声学采集单元(电容或MEMS麦克风)
-
嵌入式噪声数据采集模块
-
远程通信模块(4G、以太网或Wi-Fi)
-
一体式防护外壳(适用于室内或户外)
-
声光报警器(可选)
-
支撑立杆或墙体安装件
-
电源系统(市电或太阳能供电)
硬件参数(量程、精度)
-
测量范围:30~130 dB(A)
-
测量精度:±1.5 dB(满足《GB/T 3785-2010》二级声级计要求)
-
频率响应范围:20Hz~12.5kHz
-
采样间隔:可调(典型值为1分钟)
-
输出接口:RS485、RJ45、4G LTE
-
供电方式:DC12V/太阳能/市电
-
防护等级:IP65(户外型)
-
工作温度:-20℃至+60℃
方案实现
-
根据声环境敏感点部署电子耳朵终端(如小区边界、施工区、厂界、学校周边等)
-
配置声级限值、采样频率、报警阈值等系统参数
-
数据通过4G或局域网上传至管理平台,实时生成声级曲线图
-
出现异常噪声事件时平台自动报警并生成事件记录
-
可结合摄像头或LED屏实现多模态可视交互与自动记录功能
-
用户通过平台查看实时与历史数据,分析声源分布与噪声强度趋势
数据分析
-
不同时段Leq值对比(昼/夜、工作日/节假日)
-
多测点声级分布图、热力图与柱状图分析
-
统计分析突发声源时段、频率与持续时间
-
声环境质量变化趋势与干扰源识别
-
长周期监测数据报表(周报、月报、年报)自动生成
-
支持导出原始记录用于第三方鉴定或执法取证
预警决策
-
声级超过设定值平台弹窗、微信/短信通知
-
可实现联动声光报警器提醒现场人员
-
自动记录报警时间、位置、持续时长
-
提供噪声治理建议,如增设隔音设施、优化施工时段等
-
可与城管、环保、社区平台对接,实现联合执法与属地管理
方案优点
-
精准感知,全天候无人值守
-
拟人化声觉模拟,反映真实听感扰动
-
数据自动存储、远程查看、无需人工巡检
-
可扩展声源识别与AI分析模块,提升智能化水平
-
平台支持多用户权限分级管理,满足物业、环保、社区多方共管需求
应用领域
-
居民小区、商圈、学校、医院等声环境敏感区域
-
工业园区、施工工地、厂界噪声排放监测
-
道路交通、铁路沿线、机场周边环境噪声监测
-
景区、会展中心等大型人群活动场所噪声监管
-
智慧城市、智慧社区声环境感知系统基础设施
效益分析
电子耳朵系统的应用可极大提高环境噪声监测的覆盖率和准确性,减少人为干预与投诉纠纷,提高管理效率与执法公信力。系统所采集的数据还可为城市规划、建筑声学设计、健康研究等领域提供支撑,实现“听得清、判得准、管得好”的声环境全周期治理。
国标规范
-
GB/T 3785-2010《电声学 声级计》
-
GB 3096-2008《声环境质量标准》
-
HJ 706-2014《环境噪声自动监测技术规范》
-
GB/T 3241-2010《倍频程和分数倍频程滤波器》
-
GB 22337-2008《社会生活环境噪声排放标准》
