212协议一级声级计电子耳朵噪音监测应用
时间：2025-07-01
涉川
方案介绍
本方案基于符合国家标准的一级声级计和HJ212环保协议，构建“电子耳朵”式噪声在线监测系统，全面支持环境噪声自动采集、远程数据传输、超标报警和合规报送。系统具备全天候工作能力，集高精度声学测量、智能运算、无线通信与环保对接为一体，满足环保部门、建设单位、园区管理方、政府平台对环境噪声“实时可测、数据可信、自动上报”的全流程需求。
本方案基于符合国家标准的一级声级计和HJ212环保协议，构建“电子耳朵”式噪声在线监测系统，全面支持环境噪声自动采集、远程数据传输、超标报警和合规报送。系统具备全天候工作能力，集高精度声学测量、智能运算、无线通信与环保对接为一体，满足环保部门、建设单位、园区管理方、政府平台对环境噪声“实时可测、数据可信、自动上报”的全流程需求。
监测目标
-
实时监测区域内等效连续声级（Leq）及最大声级（Lmax）
-
符合《GB/T 3785-2010》一级精度要求，数据可用于执法与证据采信
-
按照《HJ 212-2017》协议标准，数据自动上传环保平台
-
支持24小时连续运行，采集间隔灵活可设，误差小、抗干扰能力强
-
可扩展声光报警、远程视频联动等功能，辅助事件识别与溯源处理
需求分析
环保监管趋严，噪声作为主要污染因子之一，其监测精度与合规性成为关键。特别是在工业园区厂界、城市功能区边界、施工区域、交通干线周边，传统噪声监测难以满足平台对接、执法取证、公众透明诉求。采用支持212协议的数据接口与一级精度声级计设备，是保障数据权威性、响应环保平台接入要求的技术核心。
环保监管趋严，噪声作为主要污染因子之一，其监测精度与合规性成为关键。特别是在工业园区厂界、城市功能区边界、施工区域、交通干线周边，传统噪声监测难以满足平台对接、执法取证、公众透明诉求。采用支持212协议的数据接口与一级精度声级计设备，是保障数据权威性、响应环保平台接入要求的技术核心。
监测方法
系统采用国家认证的一级声级计传感器，A计权滤波电路模拟人耳听感，内嵌HJ212数据采集模块与嵌入式通讯控制单元，通过4G网络或以太网方式将数据按环保标准结构打包传输至指定平台。采样周期、报警阈值可远程设置，所有监测数据自动本地存储与远程备份，避免数据缺失。
系统采用国家认证的一级声级计传感器，A计权滤波电路模拟人耳听感，内嵌HJ212数据采集模块与嵌入式通讯控制单元，通过4G网络或以太网方式将数据按环保标准结构打包传输至指定平台。采样周期、报警阈值可远程设置，所有监测数据自动本地存储与远程备份，避免数据缺失。
应用原理
-
高灵敏度麦克风阵列采集噪声信号
-
经A计权滤波与积分，实时计算Leq、Lmax、Lmin等指标
-
嵌入式主控完成HJ212协议打包、通信心跳与指令响应
-
数据按设定频率上传环保局平台，同时提供WEB平台查询、导出、图表展示
功能特点
-
满足一级声级计标准，适用于行政执法、环保监督、第三方检测
-
支持HJ212-2017环保协议、标准国控联网格式
-
自动监测并上传Leq、Lmax、L10、L90等多项声学参数
-
多模式通信：支持4G无线、有线RJ45、WiFi通信
-

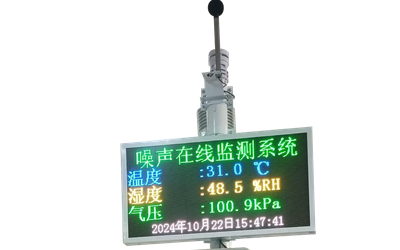

可外接LED屏实时显示声级数据，提高公示透明度
-
声光报警模块可设定超限报警，现场提示及时干预
-
平台支持远程查看、导出报表、报警统计、时段分析等多种管理功能
-
内置看门狗+断电保护设计，支持断点续传与本地缓存
硬件清单
-
一级精度声级采集模块（带A计权滤波）
-
嵌入式数据采集与通信控制终端
-
支持HJ212协议的通讯模块
-
工业级高增益4G天线
-
声光报警器（选配）
-
LED显示屏（选配）
-
一体式户外防护箱，立杆或壁挂支架
-
电源系统（市电或太阳能备选）
硬件参数（量程、精度）
-
测量范围：30～130 dB(A)
-
测量精度：符合一级声级计标准（±1.0 dB以内）
-
频率范围：20Hz～12.5kHz
-
采样间隔：1分钟~10分钟可设
-
数据输出：HJ212格式标准数据包
-
通讯方式：4G全网通、RJ45、WiFi任选
-
存储容量：支持不少于6个月数据本地存储
-
防护等级：IP65
-
工作温度：-20℃至+60℃
方案实现
-
根据声环境敏感点布局监测终端（如厂界、工地边界、居住区周边等）
-
配置HJ212参数（站点编号、设备编号、采样周期、上传频率等）
-
设置平台IP、端口，实现远程自动对接环保系统
-
数据实时上传，平台可视化显示趋势图、报警记录、日/月统计曲线
-
系统支持远程配置升级、远程复位、自诊断等运维功能
数据分析
-
实时声级曲线（日/周/月）趋势分析
-
报警记录分类统计（次数、时段、级别）
-
不同时段Leq值比较，分析昼夜差异
-
可输出EXCEL、PDF格式报告，支持图表对比分析
-
数据可叠加其他环境参数（如气象数据）进行复合分析
预警决策
-
支持自定义分时段限值设定，超限声级自动报警
-
超标信息自动上传至环保平台并同步本地提示
-
可联动声光设备提示现场人员
-
报警记录形成清单，便于复盘与事件溯源
方案优点
-
数据符合国家一级精度标准，适用于行政执法和法律用途
-
原生支持HJ212协议，快速对接环保平台
-
自动化程度高，全天候无人值守
-
报警、上传、分析、存储一体化，降低监管难度
-
兼顾现场显示、公示与后台监管双重需求
-
模块化设计，可扩展视频识别、气象监测等功能
应用领域
-
工业企业厂界噪声监管
-
城市功能区边界声环境管理
-
道路交通沿线噪声扰民监控
-
城市施工工地合规监管
-
学校、医院等敏感区域声级保护
-
智慧城市声环境感知网络建设
效益分析
部署符合212协议的电子耳朵噪声监测系统，可显著提高噪声监管效率，实现“可视、可测、可控”。通过精确数据支撑噪声治理、执法与科学决策，强化企业守法意识，减轻公众投诉压力，为城市生态文明建设提供关键支撑。
部署符合212协议的电子耳朵噪声监测系统，可显著提高噪声监管效率，实现“可视、可测、可控”。通过精确数据支撑噪声治理、执法与科学决策，强化企业守法意识，减轻公众投诉压力，为城市生态文明建设提供关键支撑。
国标规范
-
GB/T 3785-2010《电声学 声级计》
-
HJ 212-2017《污染物在线监控（监测）数据传输标准》
-
GB 3096-2008《声环境质量标准》
-
HJ 706-2014《环境噪声自动监测技术规范》
-
GB/T 3241-2010《倍频程和分数倍频程滤波器》
