轨道交通噪音212协议在线监测
时间：2025-07-02
涉川
方案介绍
轨道交通作为城市快速出行的重要基础设施，其运行过程中产生的高强度噪声对周边居民区、学校、医院等敏感点构成显著影响。为满足生态环境保护要求和公众对安静生活环境的期待，亟需构建一套符合《HJ 212-2017》污染源在线监控数据传输标准的轨道交通噪声自动监测系统。该系统可实现全天候、全自动、远程化、精准化的数据采集、处理、上传及异常预警功能，为城市轨道交通环境影响评估、运行管理与环保执法提供科学依据。
轨道交通作为城市快速出行的重要基础设施，其运行过程中产生的高强度噪声对周边居民区、学校、医院等敏感点构成显著影响。为满足生态环境保护要求和公众对安静生活环境的期待，亟需构建一套符合《HJ 212-2017》污染源在线监控数据传输标准的轨道交通噪声自动监测系统。该系统可实现全天候、全自动、远程化、精准化的数据采集、处理、上传及异常预警功能，为城市轨道交通环境影响评估、运行管理与环保执法提供科学依据。
监测目标
-
实时掌握轨道交通沿线噪声强度变化及空间分布情况
-
精准记录列车通过时段的最大声级、等效声级变化趋势
-
满足环保监管部门对噪声数据“可采、可传、可查”三性要求
-
建立基于212环保协议的数据上传机制，实现联网监管对接
-
评估轨道交通运行对环境的动态影响，为工程优化与缓冲带治理提供支持
需求分析
地铁和高铁在运行中因车速、轨道摩擦、通风设备等因素形成显著噪声，尤其在隧道口、高架段、转弯区等点位最为明显。传统噪声监测手段无法满足连续监测和远程传输需求。为响应环保要求、居民投诉及地方政府监管需求，建设标准化、自动化、网络化的噪声监测系统成为现实必需。
地铁和高铁在运行中因车速、轨道摩擦、通风设备等因素形成显著噪声，尤其在隧道口、高架段、转弯区等点位最为明显。传统噪声监测手段无法满足连续监测和远程传输需求。为响应环保要求、居民投诉及地方政府监管需求，建设标准化、自动化、网络化的噪声监测系统成为现实必需。
监测方法
本系统采用数字式声级传感器实时采集轨道沿线的Leq、Lmax、Lmin、统计百分声级等数据，通过嵌入式主机进行数据处理与212协议封装，借助4G通信模块上传至环保监测平台。支持全天候运行，具备多级阈值报警与数据回溯能力，可对列车通行噪声进行事件化分析和可视化呈现。
本系统采用数字式声级传感器实时采集轨道沿线的Leq、Lmax、Lmin、统计百分声级等数据，通过嵌入式主机进行数据处理与212协议封装，借助4G通信模块上传至环保监测平台。支持全天候运行，具备多级阈值报警与数据回溯能力，可对列车通行噪声进行事件化分析和可视化呈现。
应用原理
-
传感器接收声波，转换为电信号，经放大与滤波后获取有效声压数据
-
嵌入式数据采集终端执行积分、比对、编码及数据封装
-
上传模块通过4G网络将符合HJ 212协议的数据传送至上级监管平台
-
后台系统进行数据解读、存储、统计与动态可视化展示
功能特点
-
满足《HJ 212-2017》协议上传要求，与环保平台无缝对接
-
具备高精度噪声采集功能，适用于高动态范围环境监测
-
支持无人值守、远程维护、自动重启与断点续传功能
-
实现全天候实时监测与历史趋势分析
-
可扩展气象参数监测，实现多因子联动分析
-
兼容GIS地图系统，实现轨道沿线多点布设与远程运维管理
硬件清单
-

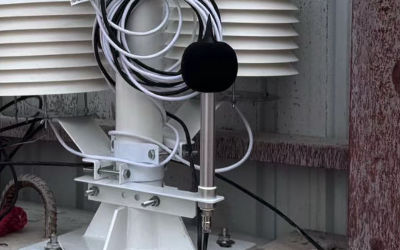

一级精度声级计或数字声传感器（满足轨道交通监测需要）
-
嵌入式数据采集与上传终端（支持212协议）
-
通信模块（4G或以太网）
-
户外防护一体化机箱、防震安装支架
-
可选：气象五参数、LED公示屏、视频监控集成模块
硬件参数（量程、精度）
-
声压级测量范围：25～130 dB
-
精度等级：国家一级（符合GB/T 3785标准）
-
时间加权：Fast/Slow可选
-
通信方式：支持4G全网通、RJ45、RS485、Wi-Fi等
-
供电方式：支持市电、太阳能或直流供电
-
防护等级：IP65及以上，适应户外轨道交通复杂环境
方案实现
-
在轨道交通沿线重点区域（隧道口、桥下、居民区交界、车站周边）部署噪声采集设备
-
设备安装后可自主运行，无需现场值守
-
数据采集终端按设定周期将数据实时上传至环保监管平台
-
系统自动对比噪声限值，生成报警日志及趋势图表
-
后台平台支持数据可视化展示与多点联动分析
数据分析
-
自动统计每日、每周、每月的Leq、Lmax等关键参数
-
可分析列车运行频次与噪声强度的相关性
-
支持历史数据回溯、声环境趋势预测及事件响应机制
-
提供图表化报表、支持多格式导出供管理与执法使用
预警决策
-
设置不同时间段（昼夜）限值门槛
-
噪声超标时系统自动报警并推送至责任人终端
-
支持报警信息分类归档、趋势追踪与声源反演辅助分析
-
可结合视频或AI识别技术，实现声源事件识别与可视记录
方案优点
-
数据实时性强，符合环保联网监管标准
-
高可靠性设备适应恶劣环境，适合轨道沿线布设
-
一体化系统集成度高，运维成本低
-
拓展性强，支持多类型传感器接入与二次开发
-
有助于轨道交通规划优化、公共沟通和舆情稳定
应用领域
-
城市地铁线路沿线噪声动态监控
-
高铁与普铁交界区域环境监管
-
居民区、学校、医院附近轨道交通噪声影响评估
-
城市轨道交通项目环评监测与事后复核
-
环保局、轨道公司、住建部门联合噪声数据平台建设
效益分析
本方案可实现轨道交通沿线环境噪声的精细化、实时化管理，提升轨交企业绿色运营水平，优化周边居民生活质量，同时满足政府环保数据联网及监管考核要求。通过系统化、平台化的部署与管理，有助于推进城市轨道交通的生态友好型发展战略。
本方案可实现轨道交通沿线环境噪声的精细化、实时化管理，提升轨交企业绿色运营水平，优化周边居民生活质量，同时满足政府环保数据联网及监管考核要求。通过系统化、平台化的部署与管理，有助于推进城市轨道交通的生态友好型发展战略。
国标规范
-
GB/T 3785-2010《电声学 声级计》
-
GB 3096-2008《声环境质量标准》
-
GB 12525-1990《城市轨道交通噪声环境影响评价标准》
-
HJ 212-2017《污染物在线监控（监测）数据传输标准》
-
HJ 706-2014《环境噪声自动监测系统技术要求及检测方法》
