户外噪声显示屏监测 212 环保协议在线监测
时间：2025-07-02
涉川
方案介绍
随着城市化进程加快，交通运输、建筑施工、社会生活等活动日益频繁，户外环境噪声问题日趋严重。为响应国家噪声污染防控政策，实现噪声污染的实时监测、公示透明与依法管理，建设符合《HJ 212-2017》环保协议的数据采集与传输系统，并配套户外LED显示屏，实现噪声实时监测、平台联网、公众展示和超标预警已成为当前环境治理的重要手段。
随着城市化进程加快，交通运输、建筑施工、社会生活等活动日益频繁，户外环境噪声问题日趋严重。为响应国家噪声污染防控政策，实现噪声污染的实时监测、公示透明与依法管理，建设符合《HJ 212-2017》环保协议的数据采集与传输系统，并配套户外LED显示屏，实现噪声实时监测、平台联网、公众展示和超标预警已成为当前环境治理的重要手段。
监测目标
-
实时监测噪声等级并通过LED大屏向公众公示
-
实现噪声监测数据与环保监管平台对接，支持212协议传输
-
提供昼间与夜间不同阈值的超标报警机制
-
建立透明公开的噪声管理机制，缓解投诉矛盾
-
为政府监管、社会监督、企业自律提供数据支撑
需求分析
当前多数噪声投诉源于公众缺乏客观感知途径。传统噪声监测设备难以同步实现数据上传与现场显示。环保监管部门、城市管理部门及项目责任单位亟需一套具备“精准监测+实时显示+联网上传+自动报警”能力的户外噪声显示一体化系统，以提升噪声治理的科学性和透明度。
当前多数噪声投诉源于公众缺乏客观感知途径。传统噪声监测设备难以同步实现数据上传与现场显示。环保监管部门、城市管理部门及项目责任单位亟需一套具备“精准监测+实时显示+联网上传+自动报警”能力的户外噪声显示一体化系统，以提升噪声治理的科学性和透明度。
监测方法
本方案采用国家标准一级声级计或数字噪声传感器进行实时数据采集，通过嵌入式终端处理后，按照《HJ 212-2017》环保协议格式打包上传。配套LED户外显示屏，实时展示噪声数据、限值信息、时间状态等内容，结合后台系统支持数据储存、统计、分析、预警、报表导出等功能。
本方案采用国家标准一级声级计或数字噪声传感器进行实时数据采集，通过嵌入式终端处理后，按照《HJ 212-2017》环保协议格式打包上传。配套LED户外显示屏，实时展示噪声数据、限值信息、时间状态等内容，结合后台系统支持数据储存、统计、分析、预警、报表导出等功能。
应用原理

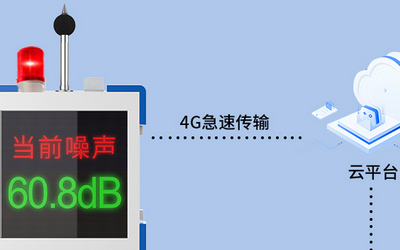

声级计将噪声信号转换为电信号，由数据终端进行滤波、积分、分析、编码处理。终端根据设置周期，自动上传采集数据至环保平台，同时将当前声级数值以大字体同步推送至LED屏进行户外公示，实现数据“双发布”——公众可见、平台可控。
声级计将噪声信号转换为电信号，由数据终端进行滤波、积分、分析、编码处理。终端根据设置周期，自动上传采集数据至环保平台，同时将当前声级数值以大字体同步推送至LED屏进行户外公示，实现数据“双发布”——公众可见、平台可控。
功能特点
-
符合《HJ 212-2017》污染源在线监控数据传输标准
-
支持一级精度声级计自动采集Leq、Lmax、Lmin、百分声级等参数
-
配套户外高亮LED显示屏，实时显示噪声数值、时间、提示语
-
支持昼夜限值设定，超标自动变色提示或报警
-
具备本地与远程配置功能，支持4G/WiFi/有线等多种通信方式
-
监测数据存储、查询、统计与报表导出功能完善
-
支持系统断点续传、自动重启、异常诊断等边缘智能能力
硬件清单
-
数字声级传感器或符合一级标准的噪声测量单元
-
嵌入式数据采集主机（支持HJ 212协议）
-
远程通信模块（4G或以太网）
-
户外防护箱体及安装支架
-
LED户外高亮显示屏（防水防晒防尘）
-
可选模块：太阳能供电系统、气象五参数采集单元、监控摄像头等
硬件参数（量程、精度）
-
噪声测量范围：25～130 dB
-
精度等级：国家一级标准，符合 GB/T 3785-2010 要求
-
时间加权：Fast/Slow可选
-
通信接口：RS485、RJ45、4G LTE可配置
-
屏幕亮度：≥5000cd/㎡，适应户外强光
-
屏幕刷新率：≥1920Hz，防频闪、防拖影
-
显示内容：声级数值、实时日期、昼夜状态、提示语
-
防护等级：IP65及以上，适合全年全天候运行
方案实现
-
在工地、校园、住宅区或交通干道旁设置一体化设备
-
完成声级计、主控终端与LED屏幕的统一安装与调试
-
数据自动采集后通过4G上传至环保监管平台，实时同步至LED大屏
-
设置昼夜限值及超标提示逻辑，自动变色提醒或语音播报
-
后台平台对数据进行集中管理，支持分点管理与数据导出
数据分析
-
提供时间序列曲线、柱状图等多形式图表展示
-
自动统计日均、月均、小时Leq值等指标
-
支持超标记录、报警趋势、数据同比分析等模块
-
可导出PDF、EXCEL等格式供环保局备案或公示使用
预警决策
-
支持自定义昼间（07:00-22:00）与夜间（22:00-次日07:00）限值
-
超标时LED屏幕显示红色提示，并可联动警示灯或短信通知
-
后台支持报警日志、分级分类统计与预警曲线展示
-
可结合事件识别模块，实现“噪声+视频”一体化溯源管理
方案优点
-
实时公示机制提升管理透明度与社会满意度
-
联网数据合法合规，支持环保监管对接
-
户外运行能力强，适应恶劣气候、复杂场景
-
安装便捷、维护简单、运行稳定
-
系统集成度高，可根据项目需要灵活定制扩展功能
应用领域
-
城市主干道、高架桥、交通枢纽
-
学校、医院、住宅区等噪声敏感区域
-
建筑工地、工业厂界等噪声污染源
-
商业街区、娱乐场所、夜市摊区
-
市政公园、景区等公共空间环境评价
效益分析
本方案可有效实现噪声污染“可测、可视、可控”，推动公众参与与政务公开，提升政府环境监管能力与城市环境管理智能化水平。通过现场显示与远程上传双机制，强化环境治理的科学性、针对性与透明度，为打造绿色低碳城市提供有力支撑。
本方案可有效实现噪声污染“可测、可视、可控”，推动公众参与与政务公开，提升政府环境监管能力与城市环境管理智能化水平。通过现场显示与远程上传双机制，强化环境治理的科学性、针对性与透明度，为打造绿色低碳城市提供有力支撑。
国标规范
-
GB/T 3785-2010《电声学 声级计》
-
GB 3096-2008《声环境质量标准》
-
GB 22337-2008《社会生活环境噪声排放标准》
-
HJ 706-2014《环境噪声自动监测系统技术要求及检测方法》
-
HJ 212-2017《污染源在线监控（监测）数据传输标准》
