机器振动噪声在线监测
时间：2025-07-02
涉川
方案介绍
本方案旨在针对工业生产中各类机械设备运行过程中产生的振动与噪声进行实时在线监测。系统通过布设高精度振动传感器与噪声监测传感器，配合数据采集单元、边缘计算模块与4G无线通信技术，实现设备状态的远程监测、异常预警与趋势分析。方案可广泛应用于电机、泵站、压缩机、风机、数控机床等关键设备运行健康管理，辅助企业实现预测性维修和降噪治理。
本方案旨在针对工业生产中各类机械设备运行过程中产生的振动与噪声进行实时在线监测。系统通过布设高精度振动传感器与噪声监测传感器，配合数据采集单元、边缘计算模块与4G无线通信技术，实现设备状态的远程监测、异常预警与趋势分析。方案可广泛应用于电机、泵站、压缩机、风机、数控机床等关键设备运行健康管理，辅助企业实现预测性维修和降噪治理。
监测目标
-
实时监测机械设备的振动频率、加速度、速度等参数
-
实时监测设备运行时产生的噪声分贝值
-
评估设备运行状态，识别早期异常和潜在故障风险
-
实现振动/噪声超限报警与远程数据可视化管理
需求分析
工业设备在运行过程中振动与噪声是最直观的健康特征，若未能及时监测与干预，将可能造成设备故障、停产甚至安全事故。传统人工巡检方式效率低、遗漏多，难以及时发现问题。企业亟需部署一套高可靠、低延迟、具备智能分析功能的机器振动噪声在线监测系统，以提高生产安全性、设备可靠性和运维效率。
工业设备在运行过程中振动与噪声是最直观的健康特征，若未能及时监测与干预，将可能造成设备故障、停产甚至安全事故。传统人工巡检方式效率低、遗漏多，难以及时发现问题。企业亟需部署一套高可靠、低延迟、具备智能分析功能的机器振动噪声在线监测系统，以提高生产安全性、设备可靠性和运维效率。
监测方法
-
在关键设备轴承座、电机壳体或基础部位安装三轴或单轴振动传感器
-
在设备运行区域或厂区边界布设噪声传感器进行声级监测
-
数据采集器周期性采集振动（RMS、峰值、频谱）和噪声（dB(A)）数据
-
数据通过4G或Wi-Fi方式上传至远程平台，进行实时分析与异常检测
应用原理
-
振动传感器将机械振动信号转化为电信号，通过傅里叶变换分析频域特征，判断轴承、转子、齿轮等部件是否存在不平衡、松动、磨损等问题
-
噪声传感器利用麦克风采集声压级变化，转化为等效声级分贝值，判断是否超过作业标准或扰民红线
-
系统可结合机器学习算法识别振动与噪声的变化规律，预测故障发展趋势并提前预警
功能特点
-
实时振动/噪声参数采集、传输、展示
-
支持多通道、多设备并发监测
-
支持时域与频域双重分析，自动识别异常波形
-
平台支持手机App和网页端远程查看与报警推送
-
数据断点续传、边缘存储与自动回传机制
-
具备数据报表导出与智能健康评分功能
硬件清单
-

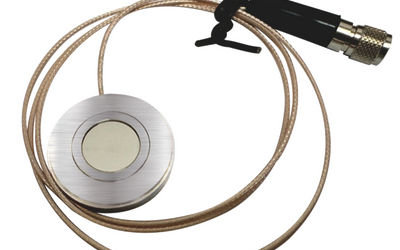

高灵敏度振动传感器（IEPE、MEMS、压电型）
-
工业级噪声监测传感器（A计权）
-
数据采集主机（带4G通信模块）
-
工业边缘计算模块（可选）
-
户外/防爆型机箱与安装支架
-
电源系统（市电/太阳能）
硬件参数（量程、精度）
-
振动传感器量程：±50 g，加速度精度：±0.1 g，频率响应：10 Hz~10 kHz
-
噪声传感器量程：30~130 dB，精度：±1.5 dB，A计权响应
-
数据采集周期：1秒~60分钟可设
-
通信方式：4G/以太网/Wi-Fi，支持MQTT、Modbus、TCP协议
-
工作温度：-20℃
+70℃，防护等级IP65IP67
方案实现
系统实施时在各目标设备设置振动与噪声监测节点，传感器经固定支架或磁吸座牢靠安装。各传感器接入数据采集主机并配置采集周期与报警阈值。数据通过4G上传至云平台，支持用户远程查看设备状态、异常趋势、报警信息及运行历史。平台可设置自定义规则，实现多点数据联动分析与多级权限管理。
系统实施时在各目标设备设置振动与噪声监测节点，传感器经固定支架或磁吸座牢靠安装。各传感器接入数据采集主机并配置采集周期与报警阈值。数据通过4G上传至云平台，支持用户远程查看设备状态、异常趋势、报警信息及运行历史。平台可设置自定义规则，实现多点数据联动分析与多级权限管理。
数据分析
-
输出设备运行振动总值、频率响应图谱
-
显示实时声级曲线及日均/周均变化趋势
-
关联频率特征与故障模式，进行自动诊断
-
可视化振动热力图与声强分布图
-
生成设备运行状态健康评分和维保建议
预警决策
-
振动峰值或频域异常自动报警推送
-
噪声超标实时预警，可联动声光报警器或智能广播
-
异常数据同步存档，支持溯源与现场复核
-
支持与设备运行工况联动判断异常成因，提高决策精准性
方案优点
-
全自动监测，减少人工干预和盲点
-
高灵敏度、低功耗、可适配多种机械设备
-
数据可接入MES、SCADA、工业云平台等系统
-
提高设备运行安全系数，延长使用寿命，降低运维成本
-
可有效提升企业管理智能化与本质安全水平
应用领域
-
石油化工、电力能源行业的关键设备安全监测
-
矿山、冶金、钢铁行业的大型机械振动噪声管理
-
制造企业的产线设备运行健康监控
-
城市大型风机、电梯、轨道交通等设施声振监控
-
航空、军工领域的高精度设备维护与诊断
效益分析
该方案可帮助企业实现从被动维修向预测性维修转变，避免突发故障造成停工停产和安全事故。通过对设备振动与噪声的持续监测，可大幅提升设备运行稳定性与使用年限。对环境噪声的控制也可提升员工作业安全与社会环保形象，具有显著的经济效益、管理效益与社会效益。
该方案可帮助企业实现从被动维修向预测性维修转变，避免突发故障造成停工停产和安全事故。通过对设备振动与噪声的持续监测，可大幅提升设备运行稳定性与使用年限。对环境噪声的控制也可提升员工作业安全与社会环保形象，具有显著的经济效益、管理效益与社会效益。
国标规范
-
GB/T 3241-2010《电动机振动测量方法》
-
GB/T 3785.1-2010《电声学 声级计 第1部分》
-
GB 12348-2008《工业企业厂界环境噪声排放标准》
-
GB/T 6075-2019《机械振动 设备状态监测与诊断通则》
-
HJ 212-2017《污染源在线自动监控数据传输标准》（适用部分系统接入）
参考文献
《工业设备振动在线监测与状态诊断技术研究》
《噪声监测技术与智能预警系统研究》
《基于物联网的制造业设备健康监控平台设计》
《工业设备振动在线监测与状态诊断技术研究》
《噪声监测技术与智能预警系统研究》
《基于物联网的制造业设备健康监控平台设计》
案例分享
浙江某化工企业对厂内20余台关键泵、风机、压缩机部署该方案，实现全天候远程振动噪声监测与异常识别。在实施后6个月内预警故障12次，提前更换轴承与电机部件，有效避免两次停产事故，年节约维护成本超过百万元，并通过地方安监部门智能工厂评审验收。
浙江某化工企业对厂内20余台关键泵、风机、压缩机部署该方案，实现全天候远程振动噪声监测与异常识别。在实施后6个月内预警故障12次，提前更换轴承与电机部件，有效避免两次停产事故，年节约维护成本超过百万元，并通过地方安监部门智能工厂评审验收。
