四大类噪音212协议在线监测
时间：2025-07-02
涉川
方案介绍
本方案围绕《HJ 212-2017污染源在线自动监控（监测）数据传输标准》构建，针对环境中四大类噪音源（工业噪声、建筑施工噪声、社会生活噪声、交通运输噪声）进行实时在线监测。通过布设符合国家标准的环境噪声传感器和数据采集传输设备，系统实现对噪声等级的全天候自动采集、处理与远程上报，满足环保监管平台对噪声污染源动态监管、报警处置与执法取证的需求。
本方案围绕《HJ 212-2017污染源在线自动监控（监测）数据传输标准》构建，针对环境中四大类噪音源（工业噪声、建筑施工噪声、社会生活噪声、交通运输噪声）进行实时在线监测。通过布设符合国家标准的环境噪声传感器和数据采集传输设备，系统实现对噪声等级的全天候自动采集、处理与远程上报，满足环保监管平台对噪声污染源动态监管、报警处置与执法取证的需求。
监测目标
-
实时监测四类主要噪声源的等效声级（Leq）
-
实现噪声自动上传环保平台（支持HJ 212协议）
-
记录异常声源事件并辅助执法溯源
-
支持噪声污染预警、治理效果评估与趋势分析
需求分析
随着城市化进程加快，噪声污染成为影响居民生活质量的重要环境问题，尤其是工地施工、工厂排放、道路交通与商业场所等产生的噪音问题突出。环保部门对噪声监管提出“全天候、可溯源、能预警、可执法”的要求，急需一套集成式、标准化、支持212上传的噪声在线监测系统。
随着城市化进程加快，噪声污染成为影响居民生活质量的重要环境问题，尤其是工地施工、工厂排放、道路交通与商业场所等产生的噪音问题突出。环保部门对噪声监管提出“全天候、可溯源、能预警、可执法”的要求，急需一套集成式、标准化、支持212上传的噪声在线监测系统。
监测方法
-
使用A计权声级计实时采集周边环境噪声
-
按类型部署：如工业园区布设工业噪声监测点，交通干道沿线布设交通噪声监测点
-
通过数据采集仪按HJ 212-2017协议编码噪声数据
-
数据经4G/有线网络上传至环保局212数据接收平台
应用原理
-
声级传感器采集声压变化，转换为数字信号，经过A计权滤波后得到等效连续声级Leq
-
212协议对噪声因子进行标准编码（如A09001），实现数据格式化、加密与传输
-
云平台对数据进行校验、入库、展示、报警与统计分析
-
可配置报警阈值，实现区域噪声治理动态监管
功能特点
-
全自动实时采集、无人工干预
-
噪声超标可本地声光报警或远程推送预警
-
支持HJ 212-2017数据传输标准，接入环保平台合规
-
数据可区分时间段（昼间/夜间）进行限值判断
-
支持历史数据曲线、报表、导出和地图展示
-
可接入视频监控进行联动抓拍（选配）

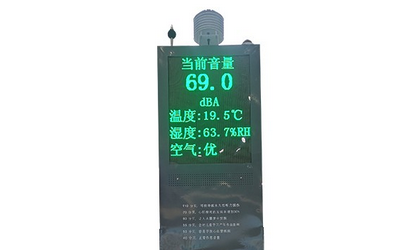

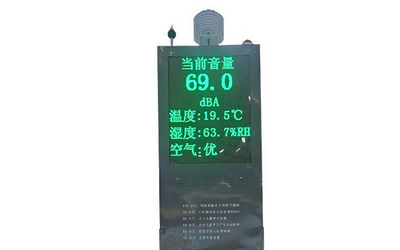

硬件清单
-
A计权环境噪声传感器（工业级）
-
数据采集传输仪（支持HJ 212协议）
-
工业级4G通信模块/以太网模块
-
声光报警装置（选配）
-
工控电源系统或太阳能供电模块
-
防护机箱、立杆、避雷装置
硬件参数（量程、精度）
-
测量范围：30~130 dB(A)
-
精度：±1.5 dB（符合GB/T 3785 2型或1型要求）
-
分辨率：0.1 dB
-
响应时间：≤1s
-
数据采集间隔：1~60秒可设
-
通信接口：RS485、RJ45、4G无线
-
防护等级：IP65以上
方案实现
在不同应用场景分别布设监测终端：
在不同应用场景分别布设监测终端：
-
工业噪声：厂界四角布设，按GB 12348标准布点
-
建筑施工噪声：施工场地边界设置监测设备
-
社会生活噪声：商业街、公园、广场等重点区域布设
-
交通运输噪声：道路两侧、学校医院周边安装监测终端
所有设备配置HJ 212协议参数（设备编码、企业编号、污染因子等），接入地方环保部门的监管平台，支持自动运维与数据报送。
数据分析
-
输出实时Leq噪声曲线，支持1分钟、5分钟、1小时等平均值
-
自动生成昼间/夜间噪声对比表与日周月报
-
可视化噪声热力图、设备分布图
-
异常超标记录与抓拍时间段精准对应
-
可用于执法证据、公众展示与污染源分析
预警决策
-
支持设定多级报警阈值（如>70 dB(A)为黄色预警，>80 dB为红色预警）
-
自动触发声光报警、视频抓拍（可选）或微信/短信推送
-
支持与市政管理、城管执法联动平台对接
-
提供自动生成噪声治理建议和处理反馈记录
方案优点
-
满足环保部门212平台接入规范，合规性强
-
监测数据准确、连续、不可篡改
-
支持多类噪声因子独立上报、独立管理
-
系统可远程维护、设备具备断点续传和自检功能
-
便于与城市智慧环保平台、网格化监管平台融合
应用领域
-
城市工业园区、厂区界限噪声监测
-
施工工地、道路扩建等建筑施工噪声监测
-
商业综合体、夜市、广场等生活噪声监管
-
高速、国道、地铁沿线交通噪声评估
-
学校、医院、养老院周边环境保护区
效益分析
系统部署后能实现对典型城市噪声污染源的有效监管和溯源管理，大幅提升环保部门执法效率，减少投诉响应时间；同时，有助于形成数据支撑的噪声治理闭环机制，提升城市声环境质量与居民生活满意度，具有显著的社会和环境效益。
系统部署后能实现对典型城市噪声污染源的有效监管和溯源管理，大幅提升环保部门执法效率，减少投诉响应时间；同时，有助于形成数据支撑的噪声治理闭环机制，提升城市声环境质量与居民生活满意度，具有显著的社会和环境效益。
国标规范
-
GB 3096-2008《声环境质量标准》
-
GB 12348-2008《工业企业厂界环境噪声排放标准》
-
GB 22337-2008《社会生活环境噪声排放标准》
-
GB/T 3785-2010《电声学 声级计》
-
HJ 212-2017《污染源在线自动监控数据传输标准》
参考文献
《基于212协议的城市噪声在线监测技术研究》
《城市声环境污染监测与治理对策》
《智慧城市中环境噪声监控系统的设计与实现》
《基于212协议的城市噪声在线监测技术研究》
《城市声环境污染监测与治理对策》
《智慧城市中环境噪声监控系统的设计与实现》
案例分享
在某大型城市建成区部署该系统后，针对40余个建筑施工工地和10多个厂界监控点进行24小时噪声监管，实现与当地环保局212平台对接。通过平台自动报警机制及时发现10起夜间施工扰民行为，辅助执法取证，有效降低群众投诉率80%以上，被列为城市精细化管理示范项目。
在某大型城市建成区部署该系统后，针对40余个建筑施工工地和10多个厂界监控点进行24小时噪声监管，实现与当地环保局212平台对接。通过平台自动报警机制及时发现10起夜间施工扰民行为，辅助执法取证，有效降低群众投诉率80%以上，被列为城市精细化管理示范项目。
